Назначение и область применения

Разъём 2РМТ42КУЭ30Ш2В1В представляет собой кабельную вилку цилиндрической низкочастотной серии 2РМТ с угловым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на соединение длинных цепей и ориентировано на применение с экранированным кабелем, что обеспечивается конструкцией патрубка с гайкой для зажима экрана. Соединитель используется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, где требуется надёжное разъёмное контактирование при значительных механических и климатических нагрузках.

Благодаря всеклиматическому исполнению и теплостойкости до +100 °C разъём может эксплуатироваться в широком диапазоне внешних условий, включая пониженное и повышенное атмосферное давление, высокую относительную влажность, интенсивную вибрацию, акустические шумы и ударные воздействия. Конструкция предусматривает резьбовое сочленение с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильное положение ответных частей при эксплуатации.

Электрические параметры

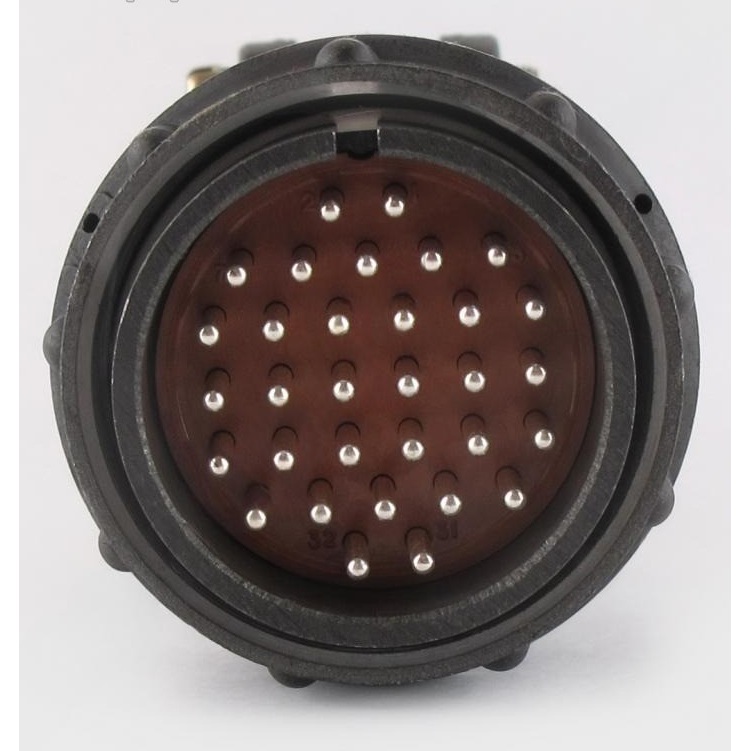

Соединитель оснащён 30 контактами смешанного типа: контакты диаметром 1 мм и 1,5 мм. Такое сочетание позволяет подключать цепи с различными токовыми нагрузками в пределах одного корпуса, что удобно при компоновке многоканальных линий связи и питания. Электрические характеристики для каждого типа контактов различаются, и их необходимо учитывать при проектировании соединений.

• Количество контактов: 30, смесь 1 мм и 1,5 мм
• Ток на одиночный контакт 1 мм: 4,5 А
• Ток на одиночный контакт 1,5 мм: 9 А
• Максимальная суммарная токовая нагрузка на соединитель: 168 А
• Максимальное рабочее напряжение для контактов 1 мм: 700 В
• Максимальное рабочее напряжение для контактов 1,5 мм: 560 В
• Испытательное напряжение в нормальных условиях для контактов 1 мм: 2300 В
• Испытательное напряжение в нормальных условиях для контактов 1,5 мм: 1850 В
• Сопротивление контактов 1 мм: не более 5 мОм
• Сопротивление контактов 1,5 мм: не более 2,5 мОм
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм

К контактам диаметром 1 мм допускается подключение проводов сечением около 0,5 мм², к контактам диаметром 1,5 мм — около 1 мм². Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Конструктивные особенности

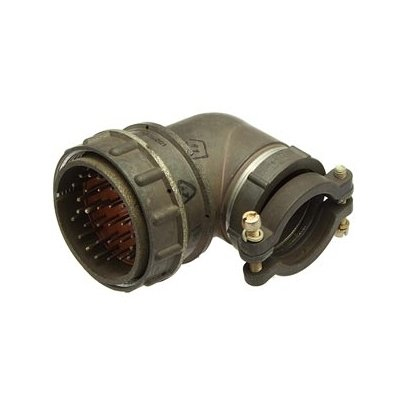

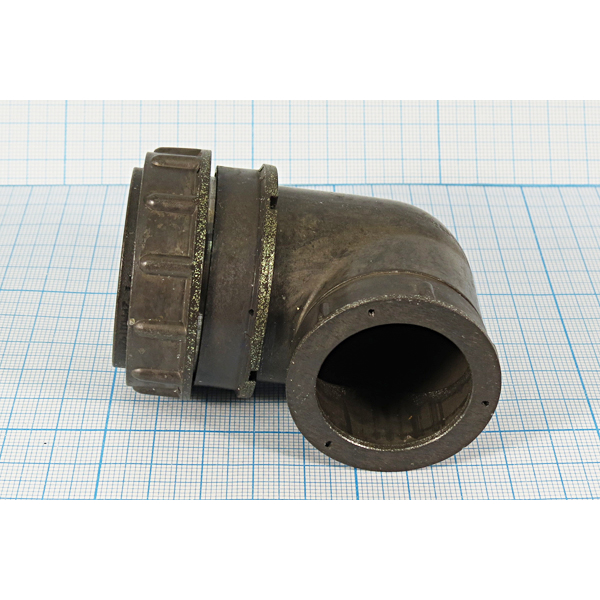

Корпус разъёма имеет условный размер 42, что соответствует посадочному диаметру около 42 мм. Кабельный тип корпуса обозначен литерой К, а литера У указывает на угловой патрубок, обеспечивающий отвод кабеля под углом к оси сочленения. Такое решение особенно востребовано при ограниченном пространстве для монтажа, когда прямые соединители создают избыточные габариты или неудобства при трассировке кабельных линий. Патрубок выполнен под экранированный кабель и снабжён гайкой для зажима экрана, что позволяет сохранить непрерывность экранирования на всём протяжении линии.

Длина патрубка составляет около 74,6 мм. Сочетание контактов обозначено цифрой 2 и предполагает наличие контактов двух разных диаметров в одном изоляторе. Всеклиматическое исполнение В подтверждает пригодность изделия к эксплуатации в условиях существенных перепадов температур, влажности и давления без потери работоспособности.

Механические и эксплуатационные характеристики

Соединитель рассчитан на не менее чем 500 циклов сочленения и расчленения при усилии расчленения не более 343,4 Н, что соответствует примерно 35 кгс. Минимальная наработка составляет 5000 часов, минимальный срок сохраняемости — 15 лет. Эти показатели подтверждают длительный ресурс изделия при соблюдении условий эксплуатации.

• Диапазон рабочих температур: от −60 °C до +100 °C
• Допустимая смена температур: от −60 °C до +180 °C
• Относительная влажность при +35 °C: до 98 процентов
• Пониженное рабочее давление: до порядка 10 в минус двенадцатой степени мм рт. ст.
• Повышенное рабочее давление: до 506 кПа
• Вибрационные нагрузки: частоты от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с²
• Акустический шум: частоты от 50 Гц до 10 кГц, уровень звукового давления до 170 дБ
• Многократный удар: пиковое ускорение до 1000 м/с², длительность 1–5 мс
• Одиночный удар: до 5000 м/с², длительность 0,1–2 мс

Расшифровка обозначения

Структура условного обозначения 2РМТ42КУЭ30Ш2В1В позволяет однозначно определить все ключевые особенности изделия. Серия 2РМТ указывает на низкочастотные цилиндрические негерметичные разъёмы для соединения длинных цепей. Число 42 обозначает условный размер корпуса, литера К — кабельный тип корпуса, литера У — угловой патрубок, литера Э — патрубок под экранированный кабель с гайкой для зажима экрана. Число 30 задаёт количество контактов. Литера Ш обозначает вилку, то есть штекерную часть соединителя. Цифра 2 указывает на сочетание контактов двух диаметров, литера В — серебряное покрытие контактов, цифра 1 — теплостойкость до +100 °C, а завершающая литера В — всеклиматическое исполнение.

Такая детальная индексация позволяет точно подбирать ответную розетку и учитывать все эксплуатационные ограничения при интеграции разъёма в аппаратуру. Артикул изделия — 4288, категория — 2РМТ.
