Назначение разъёма 2РМТ42КУЭ30Г2В1В

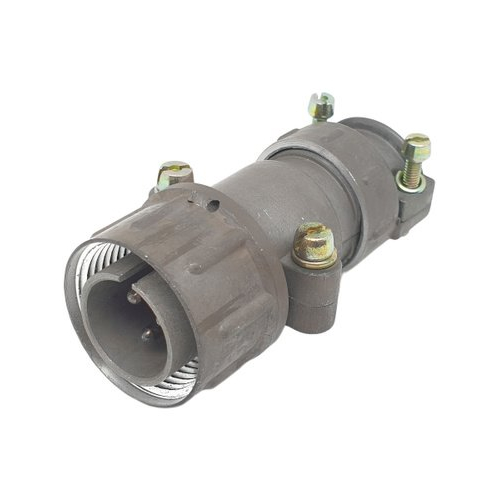

Разъём 2РМТ42КУЭ30Г2В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для создания надёжных электрических соединений в промышленной, транспортной и радиотехнической аппаратуре. Изделие относится к серии 2РМТ и применяется там, где требуется многоконтактная коммутация цепей электропитания, управления и связи при воздействии вибрационных, ударных и климатических нагрузок.

Конструкция соединителя рассчитана на длительную эксплуатацию в составе бортовой и мобильной аппаратуры, а также в стационарных шкафах, панелях и кабельных магистралях. Розеточный тип корпуса с кабельным патрубком позволяет монтировать разъём на кабеле и подключать его к ответной части с фиксацией резьбовой гайкой.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие конструктивному исполнению и условиям применения данного соединителя.

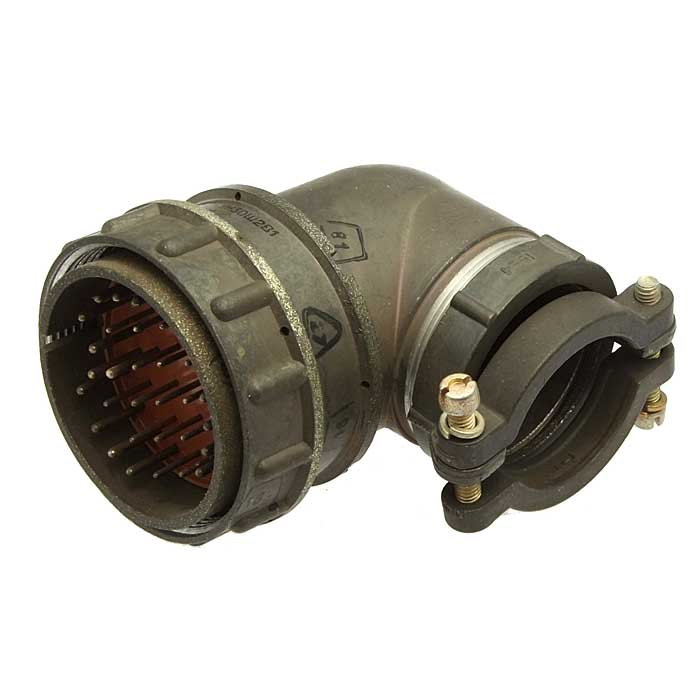

• Условный размер корпуса — 42, тип корпуса кабельный, с прямоугольным патрубком, исполнение розеточного типа.

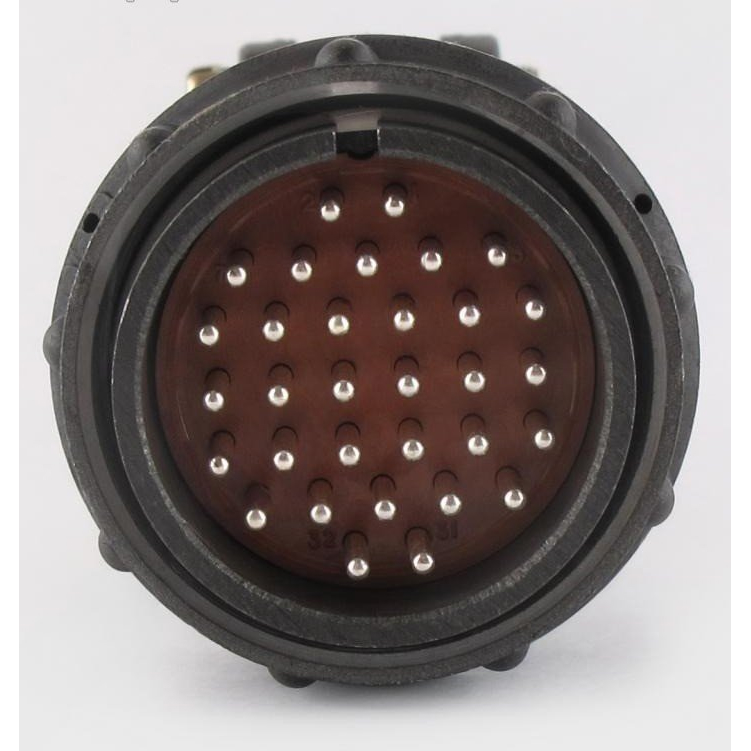

• Количество контактов — 30, с комбинацией диаметров 1 мм и 1,5 мм; типовое сочетание «2» предполагает 15 малых и 15 больших контактов.
• Контакты съёмные, материал — латунь, покрытие — серебро (Ag), изолятор выполнен из карболита.
• Корпус изготовлен из алюминиевого сплава А-22 с оксидной плёнкой, цвет покрытия — серый.
• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток на контакт — до 4,5 А для контактов диаметром 1 мм и до 9 А для контактов диаметром 1,5 мм.
• Сопротивление контактов — не более 5 мОм для малых контактов и не более 2,5 мОм для больших.
• Сопротивление изоляции — не менее 5000 МОм.
• Соединение фиксируется резьбовой гайкой с шагом M45 на 1,5; ресурс — до 500 сочленений-расчленений.
• Климатическое исполнение — УХЛ 2.1, что допускает работу в умеренном и холодном климате в помещениях и на открытых площадках.
• Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Допускается высокая влажность — до 98 процентов при плюс 25 градусах Цельсия, а также перепады атмосферного давления.

Применение и условия эксплуатации

Разъём 2РМТ42КУЭ30Г2В1В востребован в системах электропитания, управления и связи, где необходимо обеспечить надёжное многоконтактное соединение с механической прочностью и устойчивостью к внешним воздействиям. Благодаря съёмным контактам с серебряным покрытием и латунной основой обеспечивается стабильное переходное сопротивление, что важно для цепей передачи сигналов и питания.

Корпус из алюминиевого сплава А-22 с оксидной плёнкой защищает внутренние элементы от коррозии и механических повреждений, а карболитовый изолятор сохраняет диэлектрические свойства в условиях повышенной влажности и перепадов температур. Резьбовое соединение с гайкой M45 на 1,5 гарантирует плотный контакт и предотвращает самоотвинчивание при вибрации.

Изделие допускает многократную коммутацию — до 500 циклов сочленения и расчленения, что удобно при проведении регламентных работ и замене кабельных сборок. Типоразмер корпуса 42 и кабельный патрубок позволяют встраивать разъём в различные шкафы, панели и кабельные магистрали без дополнительной доработки посадочных мест.

Соединитель выпускается с 2017 года и предназначен для эксплуатации в составе ответственных узлов, где предъявляются повышенные требования к надёжности электрического контакта и стойкости к климатическим факторам. Сочетание 30 контактов двух диаметров даёт возможность коммутировать как сигнальные, так и силовые цепи в одном корпусе, что сокращает количество разъёмных соединений в аппаратуре.
