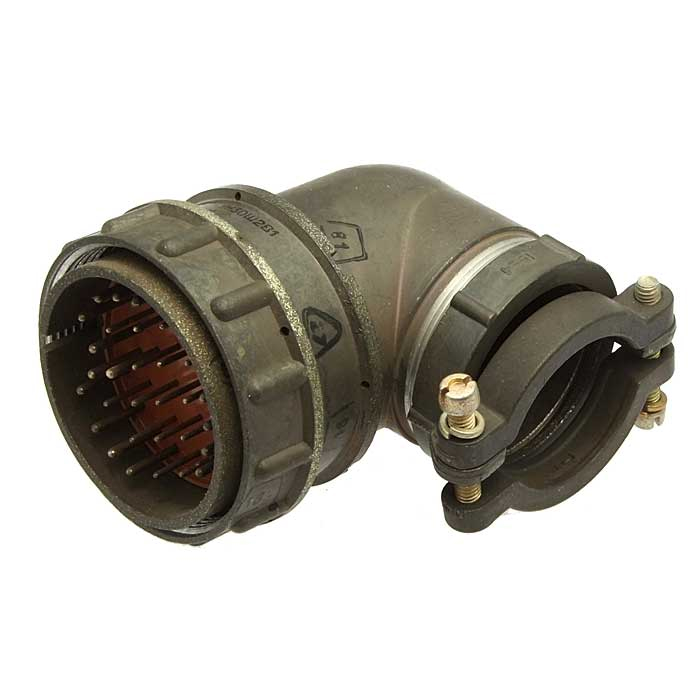

Назначение разъема 2РМТ42КУЭ30Г2В1В

Разъем 2РМТ42КУЭ30Г2В1В представляет собой кабельную розетку, входящую в серию соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на применение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение кабельных линий с высокой плотностью контактов.

Благодаря всеклиматическому исполнению разъем сохраняет работоспособность в широком диапазоне внешних воздействий. Он допускает эксплуатацию при повышенной влажности, воздействии вибрационных нагрузок и значительных перепадах температур. Это делает его востребованным как в стационарных установках, так и в подвижных объектах, включая транспортные средства и полевые комплексы аппаратуры.

Ключевые технические характеристики

Разъем 2РМТ42КУЭ30Г2В1В имеет 30 контактов и корпус типоразмера 42 мм. Максимальное рабочее напряжение составляет до 560 В, при этом в отдельных условиях изделие способно выдерживать напряжение до 700 В. Допустимая суммарная токовая нагрузка достигает 50 А, однако для каждого контакта действуют ограничения в зависимости от диаметра:

• контакты диаметром 1 мм — ток до 4,5 А;
• контакты диаметром 1,5 мм — ток до 2 А.

Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает стабильную передачу сигналов и исключает паразитные утечки между цепями. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка изделия составляет 5000 часов, а срок сохраняемости — от 15 до 25 лет. Допустимое число циклов сочленения и расчленения достигает 500.

Конструктивные особенности и материалы

Соединитель выполнен в кабельном варианте монтажа, то есть предназначен для установки непосредственно на кабель. Сочленение с ответной частью осуществляется резьбовым способом, что обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения при вибрациях. Поляризация корпусов одношпоночная, что исключает ошибки при подключении и гарантирует правильную ориентацию контактов.

Корпус изготовлен из специального алюминиевого сплава АЛ-11, обладающего достаточной механической прочностью и стойкостью к внешним воздействиям. Изолятор выполнен из пресс-материала АГ-4, который отличается высокими диэлектрическими свойствами и стабильностью геометрических размеров. Покрытие контактов — серебряное, что снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Применение и эксплуатационные возможности

Разъем 2РМТ42КУЭ30Г2В1В предназначен для ответственного применения в аппаратуре, где к соединениям предъявляются повышенные требования по надежности и долговечности. Количество контактов и допустимые токовые нагрузки позволяют использовать его как для силовых цепей умеренной мощности, так и для передачи сигналов управления и данных.

Изделие рассчитано на длительную эксплуатацию в сложных климатических условиях. Всеклиматическое исполнение подтверждает пригодность к работе в регионах с холодным, умеренным и тропическим климатом. Устойчивость к повышенной влажности и вибрациям позволяет устанавливать разъем в оборудовании, работающем на открытом воздухе или в неотапливаемых помещениях.

При монтаже следует учитывать, что соединение является резьбовым, а поляризация корпусов одношпоночная. Правильное сочленение с ответной частью обеспечивает герметичность контактной зоны и исключает повреждение штырей при сборке. Ресурс в 500 циклов сочленений и расчленений достаточен для большинства задач, связанных с периодическим переподключением оборудования, техническим обслуживанием и ремонтом.
