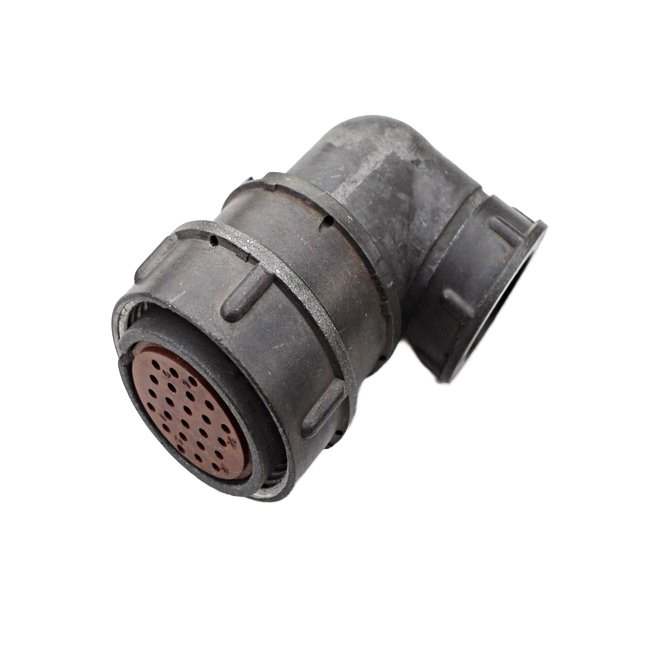

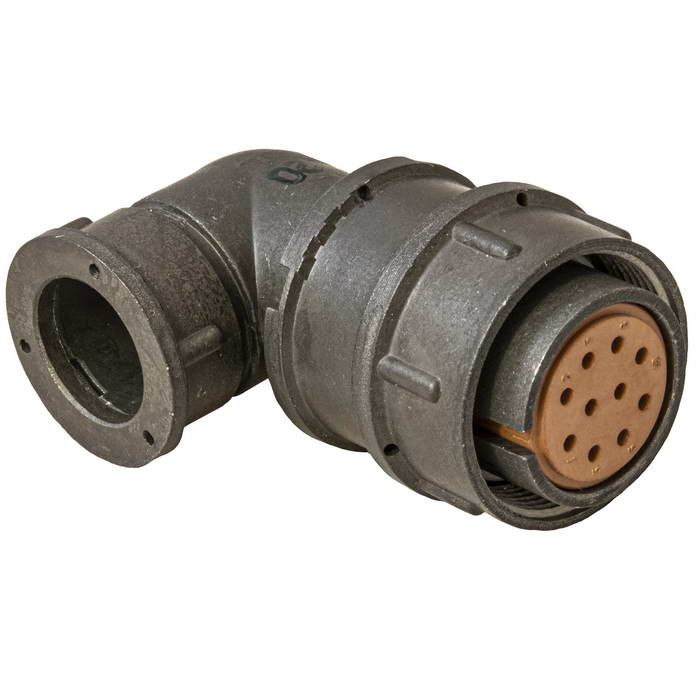

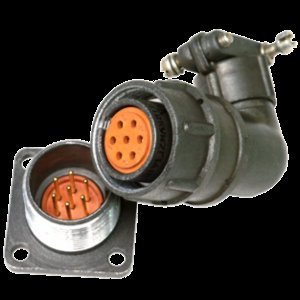

2РМТ42КУЭ0Ш2В1В «5»

Цена:

900 ₽

Технические характеристики

2РМТ42КУЭ0Ш2В1В

2РМТ42КУЭ0Ш2В1В — это цилиндрический низкочастотный электрический разъём (вилка или розетка) из серии 2РМТ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Он относится к негерметичным, тропикостойким и всеклиматическим моделям с резьбовым зчленованием и одношпоночной поляризацией корпусов.

Основные характеристики

Разъём имеет корпус условного размера 42 (диаметр около 42 мм), экранированный тип, монтаж объёмный или пайкой, внутренний монтаж без патрубка, прямой или кутовой вариант. Покрытие контактов — серебро (Ш), теплостойкость до +100°C (1), всеклиматическое исполнение (В) для работы при температурах от -60 до +100°C и влажности до 98% при +40°C. Количество контактов варьируется (например, до 50 в аналогичных моделях серии), диаметры контактов — 1,0; 1,5; 2,0 или 3,0 мм.

Технические параметры

Максимальный ток на контакт: 5–8 А (∅1 мм), 7–15 А (∅1,5 мм), 18 А (∅2 мм), 32 А (∅3 мм); рабочее напряжение до 700 В; сопротивление контактов не более 5,0 мОм (∅1 мм) — 0,8 мОм (∅3 мм). Сопротивление изоляции ≥5000 МОм, ресурс — 1000 часов работы, 500 зчленований-расчленений; выдерживает вибрацию 1–5000 Гц (до 50g), удары до 500g. Применяется в промышленности, включая HVAC и refrigeration системы для надёжных соединений в жёстких условиях.

Описание

Назначение разъёма 2РМТ42КУЭ0Ш2В1В «5»

Цилиндрический низкочастотный электрический разъём 2РМТ42КУЭ0Ш2В1В «5» предназначен для надёжного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к негерметичным, тропикостойким и всеклиматическим моделям серии 2РМТ с резьбовым сочленением и одношпоночной поляризацией корпусов. Разъём применяется в промышленном оборудовании, включая системы HVAC и refrigeration, где требуется стабильная передача сигналов и электропитания в жёстких условиях эксплуатации.

Корпус условного размера 42 обеспечивает совместимость с ответными частями серии 2РМТ соответствующего типоразмера. Монтаж выполняется объёмным способом или пайкой, при этом предусмотрен внутренний монтаж без патрубка. Конструкция допускает прямой или угловой вариант установки в зависимости от компоновки оборудования.

Подтверждённые технические особенности

Разъём имеет экранированный тип исполнения, что снижает влияние внешних электромагнитных помех на передаваемые сигналы. Покрытие контактов выполнено серебром, обозначенным в номенклатуре символом Ш. Серебряное покрытие обеспечивает низкое переходное сопротивление и стабильность электрических параметров при многократных сочленениях.

Изделие характеризуется теплостойкостью до плюс 100 градусов Цельсия, что отражено цифрой 1 в обозначении. Всеклиматическое исполнение, маркированное литерой В, допускает эксплуатацию при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия и относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Такие параметры подтверждают пригодность разъёма для применения в неотапливаемых помещениях, наружных установках и регионах с резкими климатическими перепадами.

Электрические параметры

Максимальный ток на контакт диаметром 1,0 мм — от 5 до 8 А
Максимальный ток на контакт диаметром 1,5 мм — от 7 до 15 А
Максимальный ток на контакт диаметром 2,0 мм — 18 А
Максимальный ток на контакт диаметром 3,0 мм — 32 А
Рабочее напряжение — до 700 В
Сопротивление контактов — не более 5,0 мОм для контактов диаметром 1,0 мм и не более 0,8 мОм для контактов диаметром 3,0 мм
Сопротивление изоляции — не менее 5000 МОм

Механическая стойкость и ресурс

Разъём рассчитан на 1000 часов работы и выдерживает 500 циклов сочленений и расчленений без ухудшения заявленных характеристик. Конструкция сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 50g, а также при ударных воздействиях до 500g. Количество контактов варьируется в зависимости от исполнения и достигает 50 в аналогичных моделях серии при доступных диаметрах контактов 1,0; 1,5; 2,0 и 3,0 мм.

Применение

Разъём 2РМТ42КУЭ0Ш2В1В «5» востребован в промышленных системах, где требуется разборное соединение цепей управления, сигнализации и электропитания. Благодаря всеклиматическому исполнению и стойкости к вибрации он подходит для холодильного оборудования, систем вентиляции и кондиционирования, а также для станочного и технологического оборудования, эксплуатируемого в условиях повышенной влажности и перепадов температур.

Резьбовое сочленение обеспечивает фиксацию соединения от самопроизвольного разъединения, а одношпоночная поляризация исключает ошибки при стыковке ответных частей. Приёмка «5» подтверждает прохождение изделием установленных процедур контроля в соответствии с требованиями к продукции данного типа.
