Назначение и область применения

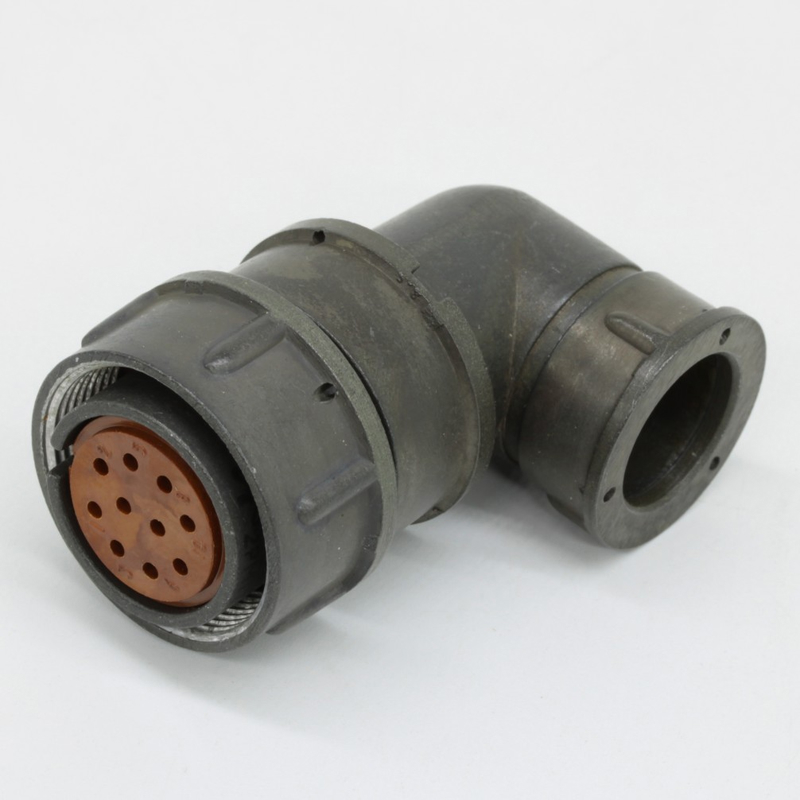

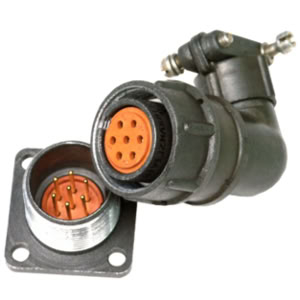

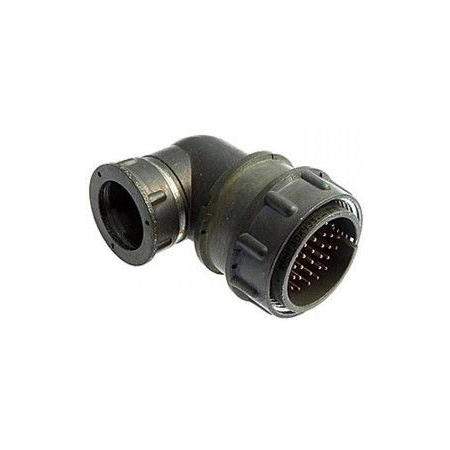

2РМТ42КУЭ0Ш2В1 «5» представляет собой кабельную вилку низкочастотного цилиндрического разъема серии 2РМТ, предназначенную для надежного соединения электрических цепей постоянного и переменного тока в различных промышленных и технических системах. Изделие обеспечивает стабильный электрический контакт и механическую фиксацию при эксплуатации в условиях повышенных вибрационных и ударных нагрузок, а также при воздействии агрессивных сред.

Разъем применяется в системах автоматики, электронике, оборудовании для холодильных установок и системах HVAC, где требуется высокая надежность соединений при механических нагрузках и перепадах условий окружающей среды. Конструкция с резьбовым соединением гарантирует герметичность и защиту контактной группы от внешних воздействий, что делает изделие пригодным для использования в умеренном и холодном климате.

Расшифровка обозначения

Обозначение 2РМТ42КУЭ0Ш2В1 содержит полную информацию о конструктивных особенностях изделия. Каждый символ маркировки имеет строго определенное значение:

• 2РМТ — тип разъема (герметичный, с резьбовым соединением);
• 42 — условный размер корпуса;
• К — кабельный корпус;
• УЭ — угловой патрубок для экранированного кабеля;
• 0 — количество контактов (вариант с минимальным набором или нулевой вставкой в этой модификации);
• Ш — вилка;
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 °С.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость контактных поверхностей, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур.

Технические характеристики

Изделие рассчитано на работу с токовой нагрузкой 4,5 А на контакт диаметром 1 мм и 9 А на контакт диаметром 1,5 мм. Максимальная суммарная нагрузка составляет до 168 А. Максимальное рабочее напряжение достигает 700 В для контактов диаметром 1 мм и 560 В для контактов диаметром 1,5 мм, а испытательное напряжение составляет до 2300 В.

Условия эксплуатации

• Рабочая температура: от -60 °С до +100 °С;
• Климатическое исполнение: УХЛ (умеренный и холодный климат);
• Устойчивость к вибрациям: до 5000 Гц, 490 м/с²;
• Устойчивость к ударам: до 5000 м/с²;
• Стойкость к воздействию агрессивных сред.

Такие параметры позволяют использовать разъем в оборудовании, работающем в жестких условиях: на подвижных механизмах, в климатических камерах, холодильных агрегатах и системах промышленной автоматики.

Конструктивные особенности

Кабельный корпус типа К обеспечивает удобный монтаж на кабель, а угловой патрубок для экранированного кабеля позволяет подводить проводник под углом, что особенно ценно при ограниченном монтажном пространстве. Резьбовое соединение гарантирует надежную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрациях и ударах.

Герметичность конструкции защищает контактную группу от пыли, влаги и агрессивных веществ, продлевая срок службы изделия. Сочетание контактов двух диаметров позволяет оптимизировать разъем под различные токовые нагрузки в рамках одного соединителя, что делает его универсальным решением для многокомпонентных электрических систем.

Приемка «5»

Изделие имеет категорию приемки «5», что подтверждает соответствие установленным требованиям по качеству изготовления и техническим параметрам. Данная маркировка указывает на прохождение всех необходимых проверок и испытаний, предусмотренных для данной категории продукции.

Разъем 2РМТ42КУЭ0Ш2В1 «5» с артикулом 4282 относится к категории 2РМТ и является надежным компонентом для построения электрических соединений в промышленном оборудовании, где предъявляются повышенные требования к стабильности и долговечности контактных пар.
