Назначение и область применения

2РМТ42КПН50Ш2В1В — это кабельная вилка серии 2РМТ, представляющая собой современный вариант разъёмов типа 2РМ. Изделие оснащено прямым патрубком под неэкранированный кабель и предназначено для силового и сигнального монтажа в бортовых и стационарных электроустановках. Соединитель применяется в цепях постоянного и переменного тока с частотой до порядка 3 МГц.

Основная сфера использования — объёмный (бортовой) монтаж в радиоэлектронной и промышленной аппаратуре. Вилка относится к негерметичным всеклиматическим соединителям, рассчитанным на эксплуатацию во внутренних помещениях, а также в условиях широкого рабочего диапазона температур — примерно от минус 60 °C до плюс 100 °C.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о конструкции и исполнении соединителя. Понимание условного обозначения помогает правильно подобрать вилку под конкретную задачу монтажа.

• 2РМТ — тип соединителя, отечественный штепсельный разъём повышенной надёжности.
• 42 — условный размер корпуса, определяющий динамический диаметр корпуса и рядность контактов.
• К — корпус кабельного типа (вилка, кабельная вставка).
• П — прямой патрубок, при котором вход кабеля расположен по оси корпуса.
• Н — гайка патрубка под неэкранированный кабель.
• 50 — число контактов в корпусе.
• Ш2 — вариант контактной части: штыревая вилка второй версии.
• В1В — покрытие контактов серебром (В1) и дополнительная климатическая и конструктивная модификация (В).

Основные электрические параметры

Соединитель обеспечивает стабильную работу в силовых и сигнальных цепях. Максимальное рабочее напряжение достигает 700 В, при этом у части модификаций в качестве базового может указываться значение 560 В.

Токовая нагрузка распределяется в зависимости от диаметра контактов:

• до 4 А на контакт диаметром 1 мм;
• до 8 А на контакт диаметром 1,5 мм;
• суммарно до примерно 190 А на весь соединитель.

Сопротивление контакта составляет не более 5 мОм для контактов диаметром 1 мм и не более 2,5–5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Ёмкость между соседними контактами не превышает 6 пФ. Электрическая прочность изоляции измеряется единицами киловольт при испытательном напряжении — например, порядка 1,8–2,3 кВ в зависимости от уровня рабочего напряжения.

Механические и эксплуатационные особенности

Корпус кабельной вилки рассчитан на многократные включения и отключения, а также на механические удары. Импульсные нагрузки достигают порядка 1000 м/с² при длительности 1–5 мс. Такая конструкция обеспечивает надёжный контакт даже при интенсивной эксплуатации.

Соединитель выполнен во всеклиматическом исполнении по соответствующим техническим условиям, включая ГЕ0.364.126 ТУ и другие связанные документы. Это гарантирует сохранение параметров при вибрациях, перепадах температур и влажности. Благодаря сочетанию электрических и механических характеристик вилка 2РМТ42КПН50Ш2В1В подходит для ответственных участков бортовых и стационарных систем, где требуется стабильная передача сигнала и питания.

Применение в составе оборудования

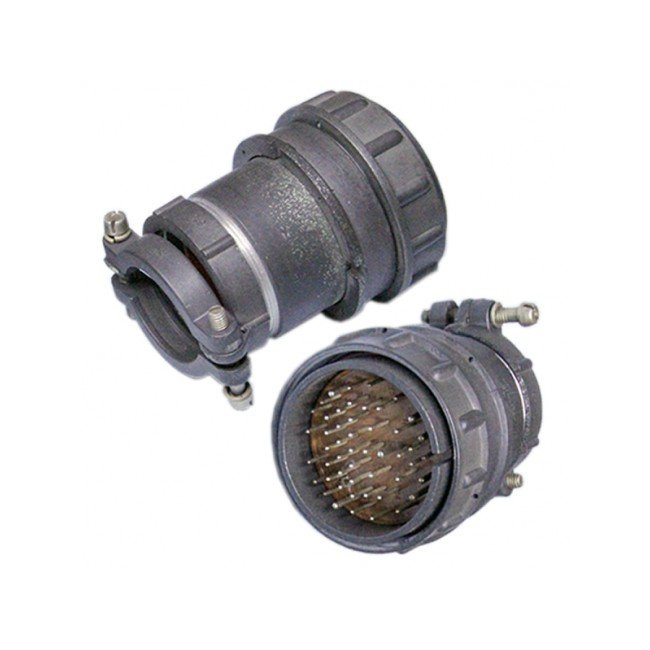

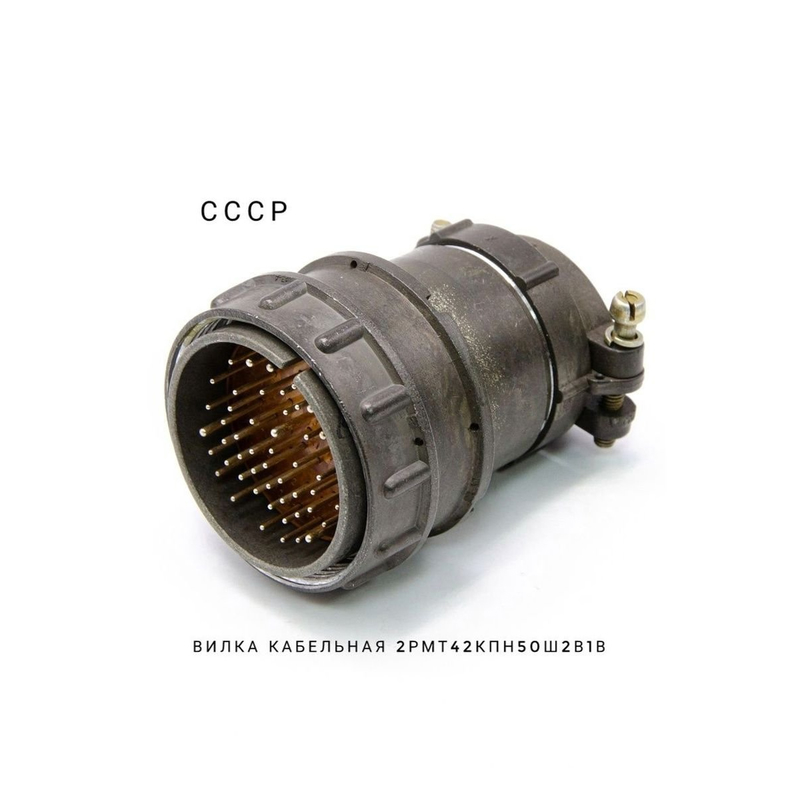

Вилка кабельная 2РМТ42КПН50Ш2В1В применяется для подключения кабельных линий к блокам и приборам радиоэлектронной аппаратуры. Прямой патрубок с гайкой под неэкранированный кабель упрощает монтаж и обеспечивает надёжное крепление кабеля по оси корпуса. Изделие востребовано в промышленной автоматике, измерительной технике и других областях, где необходимы соединители повышенной надёжности с большим числом контактов — в данном случае 50 контактов в корпусе.

Артикул изделия — 70191, категория — 2РМТ. Производитель в предоставленных данных не указан. Год выпуска относится к периоду 86–89. Перед установкой рекомендуется уточнять конкретные параметры модификации по сопроводительной документации, так как базовые значения напряжения могут различаться в зависимости от исполнения.
