2РМТ42КПН50Ш2В1В «ОС» — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для надежного соединения электрических цепей в аппаратуре специального и общего назначения.

Описание

Это всеклиматическое изделие (исполнение В) с прямым патрубком (П), гайкой для неэкранированного кабеля (Н) и серебряным покрытием контактов (В). Маркировка «ОС» обозначает категорию повышенной стойкости (особо стабильное исполнение), что обеспечивает высокую надежность в экстремальных условиях. Диаметр корпуса — 42 мм, общее количество контактов — 50 штук.

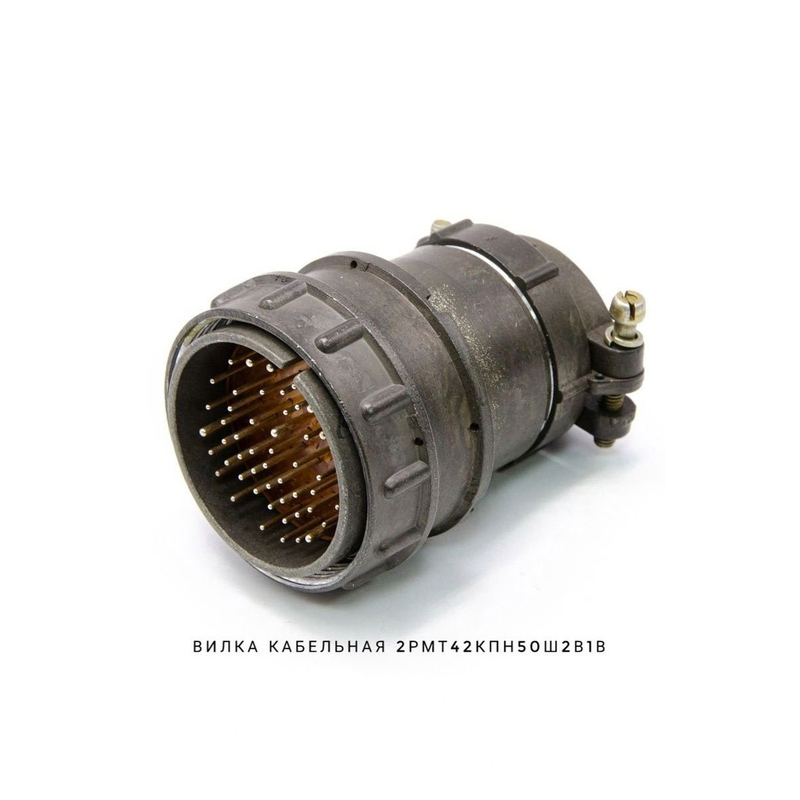

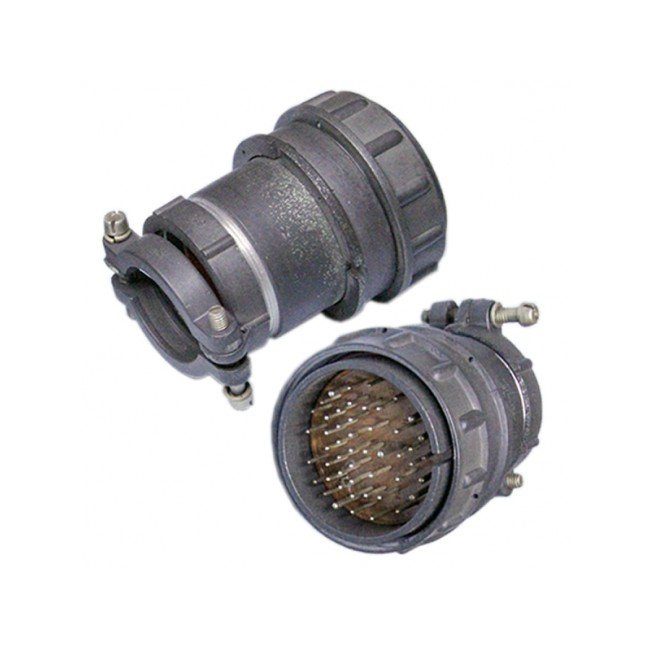

Изображение показывает типичный вид вилки с оливково-зеленым корпусом и перфорированным вставщиком.

Технические характеристики

Соединитель рассчитан на токовую нагрузку: 4 А на контакт диаметром 1 мм, 8 А на контакт 1,5 мм, суммарно до 190 А; рабочее напряжение — до 700 В. Сопротивление контактов — не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм), сопротивление изоляции — не менее 5000 МОм. Электрическая прочность — 2300 В при 700 В.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (смена до +180°C/-60°C), влажности до 98% при +35°C, пониженном давлении до 1,2·10^4 Па и повышенном до 50,6·10^4 Па. Выдерживает вибрацию 1–5000 Гц (490 м/с²), удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), линейное ускорение 2000 м/с². Масса — не более 54 г.
