2РМТ42КПН50Ш2В1В «ОС» — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока.

Описание

Это всеклиматическое изделие (исполнение В) с 50 контактами, корпусом кабельного типа (К), прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Покрытие контактов — серебро (В1В), сочетание контактов — 2 (вероятно, комбинация диаметров 1 и 1,5 мм). Категория качества «ОС» соответствует особым требованиям приемки по техническим условиям (например, ГЕ0.364.126ТУ).

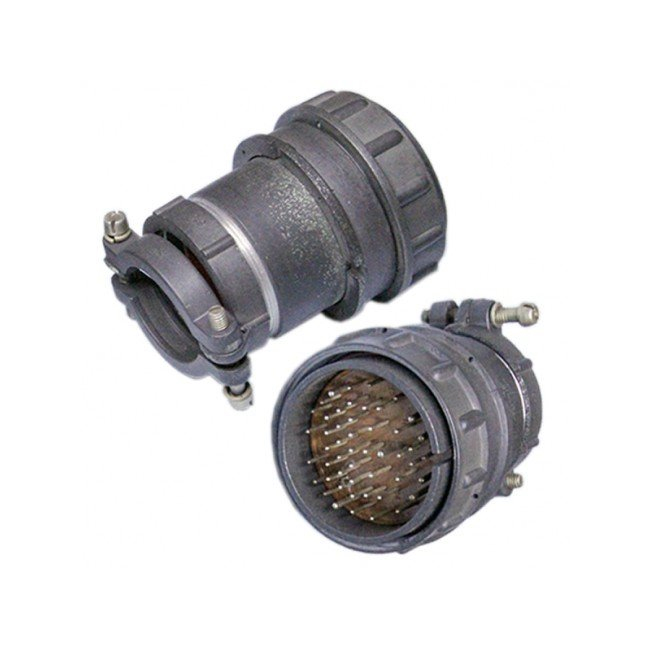

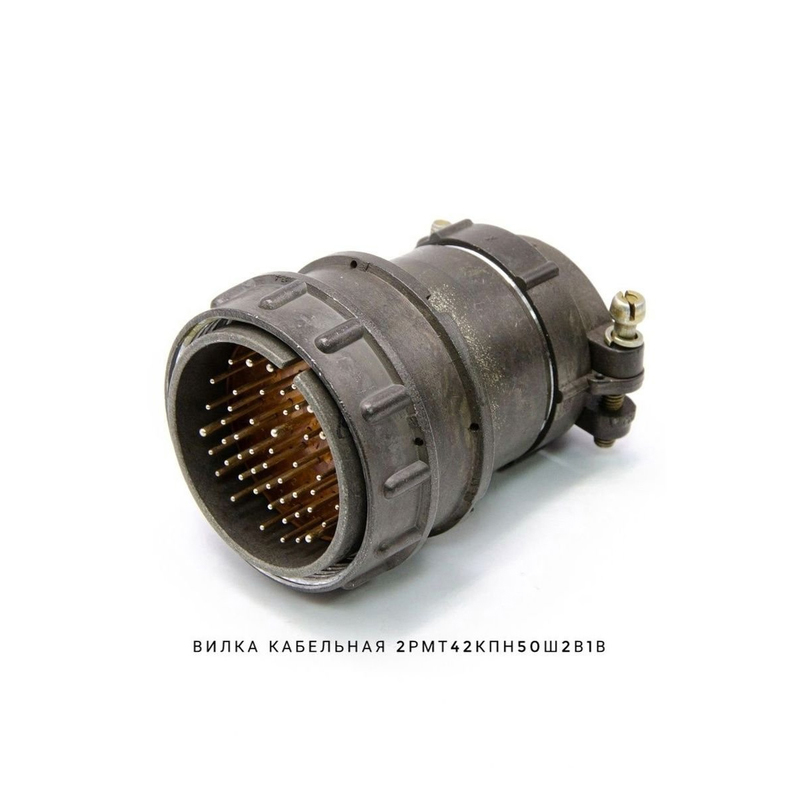

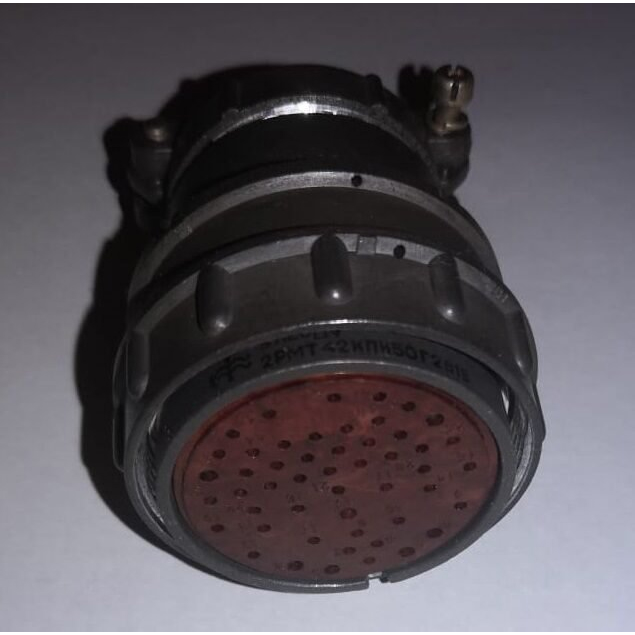

Изображение показывает типичный вид разъема с перфорированной вставкой и монтажными элементами.

Технические характеристики

Токовая нагрузка: 4 А на контакт 1 мм, 8 А на контакт 1,5 мм, суммарно до 190 А; рабочее напряжение до 700 В. Сопротивление контактов — до 5 мОм (1 мм) и 2,5 мОм (1,5 мм), емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Температура: от -60°C до +100°C (смена до +180°C/-60°C), влажность до 98% при +35°C. Ударная стойкость: до 5000 м/с² (одиночный), 1000 м/с² (многократный); вибрация до 5000 Гц при 490 м/с²; давление от 10⁻¹² Па до 5 кгс/см². Масса — не более 54 г.
