Назначение соединителя

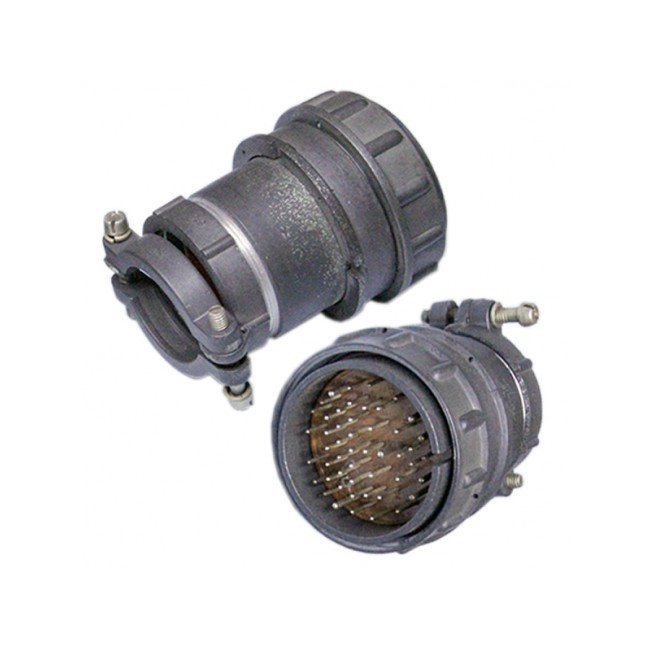

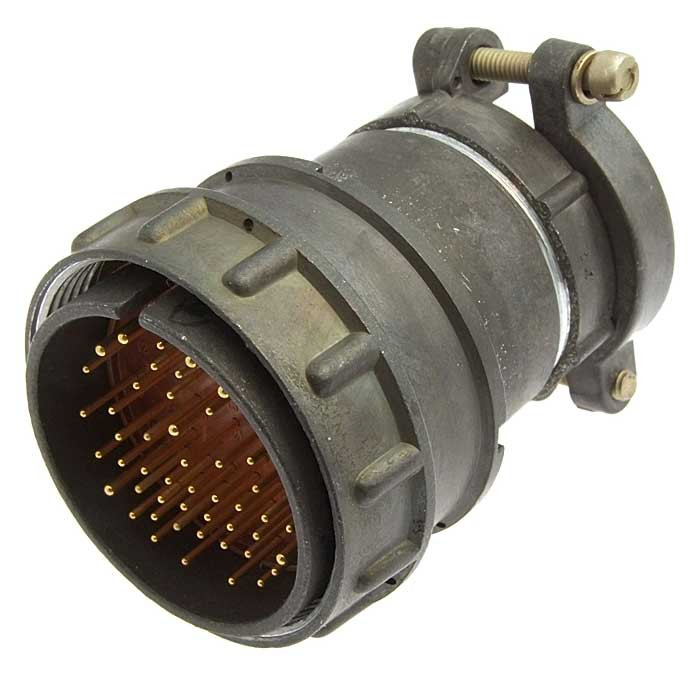

2РМТ42КПН50Ш2В1В производства фирмы «Элекон» — это российский низкочастотный цилиндрический электрический соединитель серии 2РМТ. Изделие представляет собой вилку кабельного типа с резьбовой фиксацией и всеклиматическим исполнением. Соединитель предназначен для коммутации цепей постоянного и переменного тока в электронной аппаратуре, радио- и измерительной технике, а также в промышленных устройствах.

Конструкция вилки рассчитана на сочленение с ответной розеткой резьбовым способом, при этом допускается многократное сочленение и расчленение без потери рабочих характеристик. Такое решение обеспечивает надёжный электрический контакт и механическую устойчивость соединения при воздействии внешних нагрузок.

Подтверждённые технические особенности

Соединитель имеет 50 контактов, комбинированных по диаметру: часть контактов выполнена диаметром 1 мм, часть — диаметром 1,5 мм. Такое сочетание позволяет коммутировать цепи с разными токами в пределах одного корпуса.

• Номинальный ток на контакт: до 4 А при диаметре 1 мм и до 8 А при диаметре 1,5 мм.
• Суммарный ток на соединитель: до 190 А.
• Максимальное рабочее напряжение: до 700 В постоянного или переменного тока.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Электрическая прочность изоляции: порядка 1850–2300 В в зависимости от рабочего напряжения.
• Тип исполнения: вилка кабельная, негерметичная, с прямым кожухом или штуцером, что отражено буквой «Ш» в маркировке.
• Климатическое исполнение: всеклиматическое, обозначенное буквой «В», с тропико- и термостойкими параметрами.
• Материалы: корпус и экран выполнены из металла, изоляция — из термостойкого пластмассового основания, чаще всего карболита.

Условия эксплуатации и устойчивость к нагрузкам

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в широком диапазоне частот, вплоть до нескольких килогерц, при ускорении до 490 метров на секунду в квадрате.

Изделие выдерживает линейные ускорения до 2000 метров на секунду в квадрате, механические удары многократного и одиночного действия, а также работу при пониженном и повышенном атмосферном давлении. Всеклиматическое исполнение позволяет применять вилку как в тропических, так и в суровых климатических условиях.

Область применения

Благодаря сочетанию электрических и механических характеристик соединитель подходит для монтажа в изделиях, эксплуатируемых в условиях повышенных механических и климатических нагрузок. Его применяют для соединения цепей в электронной аппаратуре, радио- и измерительной технике, промышленных устройствах, включая оборудование, рассчитанное на работу в тропическом климате и в регионах с суровыми условиями.

Краткие сведения о товаре

1. Название: 2РМТ42КПН50Ш2В1В Элекон.
2. Артикул: 50460.
3. Категория: 2РМТ.
4. Производитель: Элекон.
5. Год: 2017.
