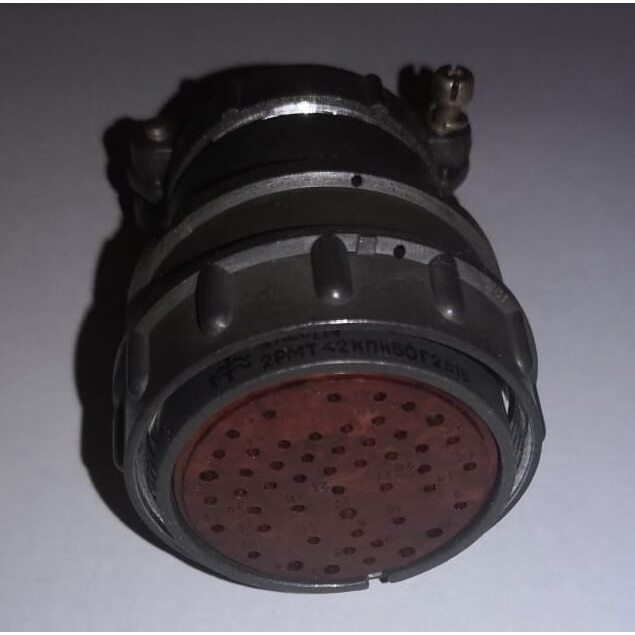

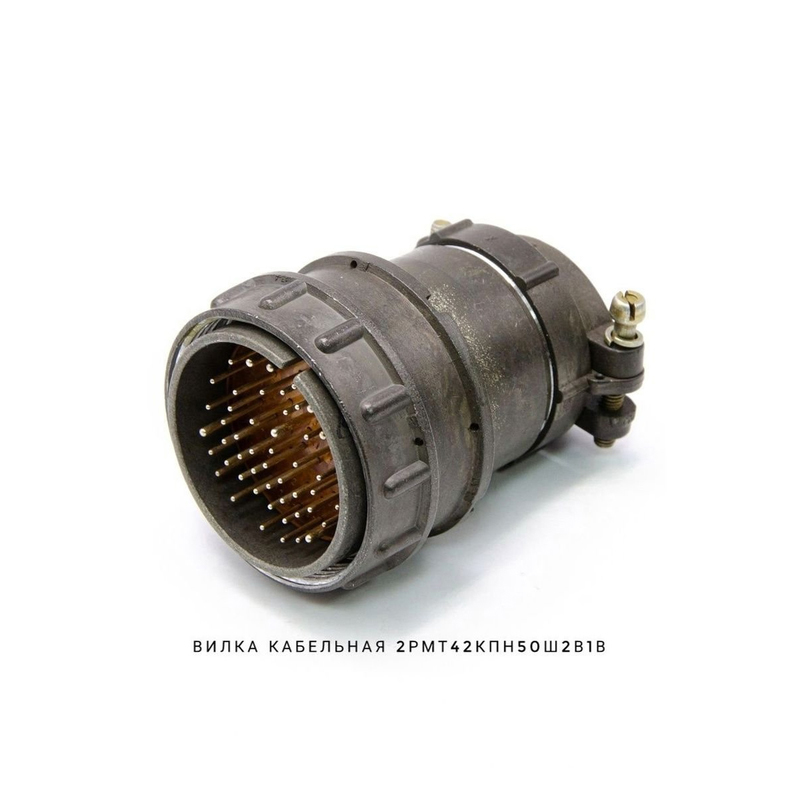

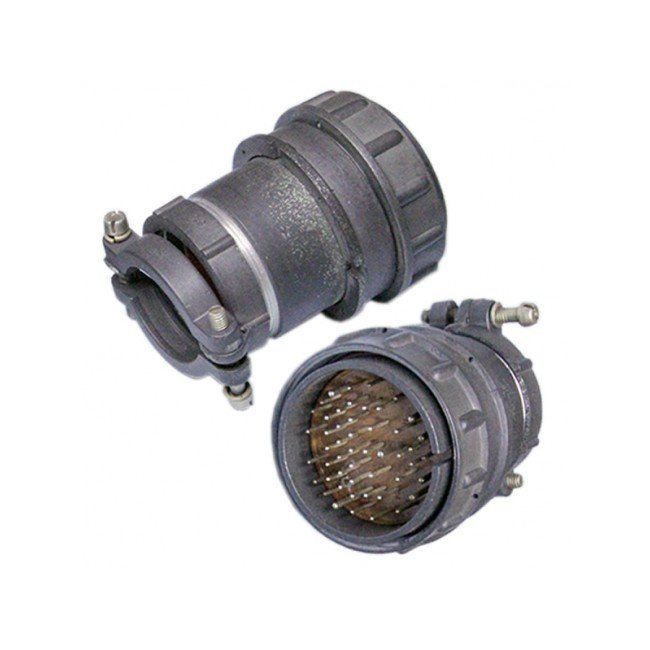

2РМТ42КПН50Ш2В1В «5» — это цилиндрический низкочастотный соединитель серии 2РМТ, кабельная вилка с прямым патрубком, для неэкранированного кабеля, с серебряным покрытием контактов и всеклиматическим исполнением. Для исполнения с приёмкой «5» указываются отдельные технические условия: ГЕ0.364.126ТУ.

Что означает маркировка

• 2РМТ — серия тропикоустойчивых цилиндрических соединителей.

• 42 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 50 — количество контактов.

• Ш — вилка.

• 2 — сочетание контактов.

• В1В — исполнение с серебряным покрытием контактов и всеклиматическим исполнением.

Основные характеристики

• Номинальный ток: до 4 А на контакт 1 мм и до 8 А на контакт 1,5 мм.

• Максимальное суммарное токовое значение: до 190 А.

• Максимальное рабочее напряжение: 700 В.

• Сопротивление контактов: не более 5 мОм для 1 мм и 2,5 мОм для 1,5 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В.

Условия эксплуатации

• Рабочая температура: от -60 °C до +100 °C.

• Смена температур: от +180 °C до -60 °C.

• Повышенная влажность: до 98% при +35 °C.

• Линейное ускорение: 2000 м/с².

• Допустимы ударные и вибрационные нагрузки, что делает разъём пригодным для жёстких условий эксплуатации.

Где обычно применяется

Такой соединитель используют во внутреннем монтаже в промышленной аппаратуре, где нужен многоконтактный разъём с резьбовым сочленением и устойчивостью к климатическим и механическим воздействиям.
