Назначение и область применения

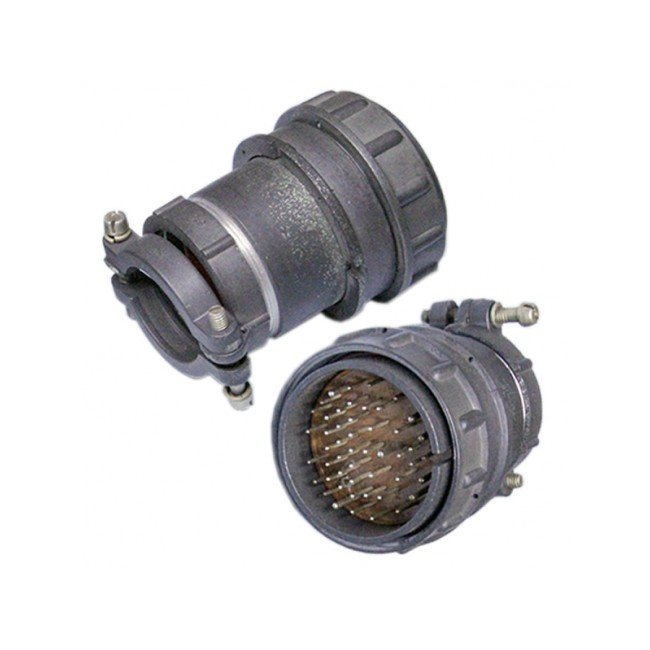

Разъём 2РМТ42КПН50Ш2В1В «5» (артикул 40420) представляет собой низкочастотный цилиндрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с прямым патрубком для неэкранированного кабеля. Изделие относится к классу всеклиматических негерметичных разъёмов и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное применение — объёмный монтаж в промышленной, военной и транспортной технике, где требуется надёжное разъёмное соединение с резьбовой фиксацией и серебряным покрытием контактов. Разъём рассчитан на эксплуатацию в широком диапазоне климатических условий и может использоваться в составе штепсельных пар с ответными розетками серии 2РМТ.

Конструкция и маркировка

Корпус разъёма имеет кабельное исполнение с прямым патрубком и гайкой для фиксации неэкранированного кабеля. Количество контактов — 50. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Покрытие устойчиво к коррозии и рассчитано на многократные сочленения.

Расшифровка условного обозначения

• 2РМТ — тип цилиндрического низкочастотного тропикоустойчивого соединителя с резьбовой фиксацией;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 50 — количество контактов;
• Ш — вилка;
• В — серебряное покрытие контактов;
• 2В1 — всеклиматическое исполнение по ГОСТ.

Электрические характеристики

Разъём рассчитан на максимальное рабочее напряжение до 700 В. Токовая нагрузка зависит от диаметра контактов и суммарного количества задействованных цепей:

• одиночный контакт диаметром 1,0 мм — до 4 А;
• одиночный контакт диаметром 1,5 мм — до 8 А;
• суммарный ток на соединитель — до 190 А.

Сопротивление контакта не превышает 5 мОм для контактов диаметром 1,0 мм и 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции составляет не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

Эксплуатационные параметры

Изделие сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 до плюс 100 градусов Цельсия. Теплостойкость разъёма позволяет применять его при температуре до 100 градусов Цельсия. По давлению разъём работоспособен в диапазоне от пониженного давления около 1,2 на 10 в четвёртой степени Па до повышенного рабочего давления порядка 50,6 на 10 в четвёртой степени Па.

Резьбовая фиксация обеспечивает надёжное сочленение и защиту от самопроизвольного разъединения при вибрационных нагрузках. Конструкция патрубка и гайки рассчитана на монтаж неэкранированного кабеля с фиксацией от выдёргивания.

Приемка и идентификация

Данный экземпляр имеет приемку «5» и год выпуска 2002. Артикул изделия — 40420. Категория — 2РМТ. Производитель не указан.
