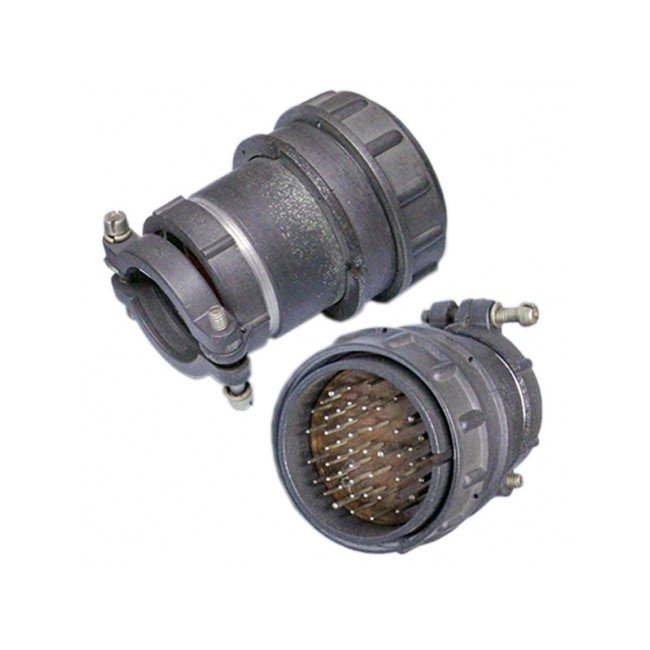

2РМТ42КПН50Ш2В1В – это кабельная вилка с прямым патрубком, используемая в электрических цепях постоянного и переменного тока.

Обозначения

• 2РМТ – тип соединителя.

• 42 – условный размер корпуса.

• К – кабельный тип корпуса.

• П – прямой тип патрубка.

• Н – гайка патрубка для неэкранированного кабеля.

• 50 – количество контактов.

• Ш – вилка.

• 2 – сочетание контактов.

• В – серебряное покрытие контактов.

• 1 – теплостойкость 100° С.

• В – всеклиматическое исполнение.

Характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм – 4 А.

• Токовая нагрузка на одиночный контакт диаметром 1,5 мм – 8 А.

• Максимальная суммарная токовая нагрузка на соединитель – 190 А.

• Максимальное рабочее напряжение – 700 В.

• Сопротивление контактов диаметром 1 мм – не более 5 мОм; для контактов 1,5 мм – не более 2,5 мОм.

• Сопротивление изоляции – не менее 5000 МОм.

• Минимальная наработка – 5000 ч.

• Количество сочленений-расчленений – 500.

• Минимальный срок сохраняемости – 15 лет.

• Диапазон частот до 3 МГц.

• Длина соединителя – 67,5 мм.

• Масса – не более 54 г.

вилка 2РМТ42КПН50Ш2В1В применяется в радиоэлектронной аппаратуре в качестве соединителя общего назначения. Соединитель имеет резьбовое соединение и поляризацию корпусов – одношпоночная. Контакт – извлекаемый, с методом монтажа – обжимка.

Условия эксплуатации :

• Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 м/с?.

• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц при уровне звукового давления 170 дБ.

• Механический удар многократного действия с пиковым ударным ускорением 1000 м/с? и длительностью действия от 1 мс до 5 мс.

• Механический удар одиночного действия с пиковым ударным ускорением 5000 м/с? и длительностью действия от 0,1 мс до 2 мс.

• Линейное ускорение – 2000 м/с?.

• Рабочая температура от -60° С до +100° С.

В зависимости от вида приемки, вилки 2РМТ42КПН50Ш2В1В могут иметь различные варианты исполнения, такие как отдел технического контроля (ОТК), особо стойкие (ОС), приемка заказчика (ПЗ) или военная приемка (ВП).
