2РМТ42КПН50Ш2В1В «5» — это кабельная вилка из серии цилиндрических соединителей 2РМТ, предназначенная для надежного соединения электрических цепей постоянного и переменного тока (до 3 МГц). Она используется во внутренних цепях для объемного монтажа пайкой, подходит для промышленных и специальных применений.

Основные характеристики

Соединитель негерметичный, экранированный, с резьбовым сочленением и тропикоустойчивым всеклиматическим исполнением В (по ГОСТ 15150-69). Имеет 50 контактов (диаметры 1,0 и 1,5 мм), максимальный ток на контакт — до 8 А, суммарный на соединитель — 190 А, рабочее напряжение — 700 В.

• Сопротивление контактов: не более 5 мОм (1 мм), 2,5 мОм (1,5 мм).

• Сопротивление изоляции: ≥5000 МОм.

• Рабочая температура: от -60°C до +100°C, влажность до 98% при +40°C.

• Вибрация: 1–5000 Гц, 490 м/с²; удар: до 5000 м/с² (одиночный).

Масса — около 54 г, срок службы — 1000 часов наработки, 500 циклов сочленений-расчленений.

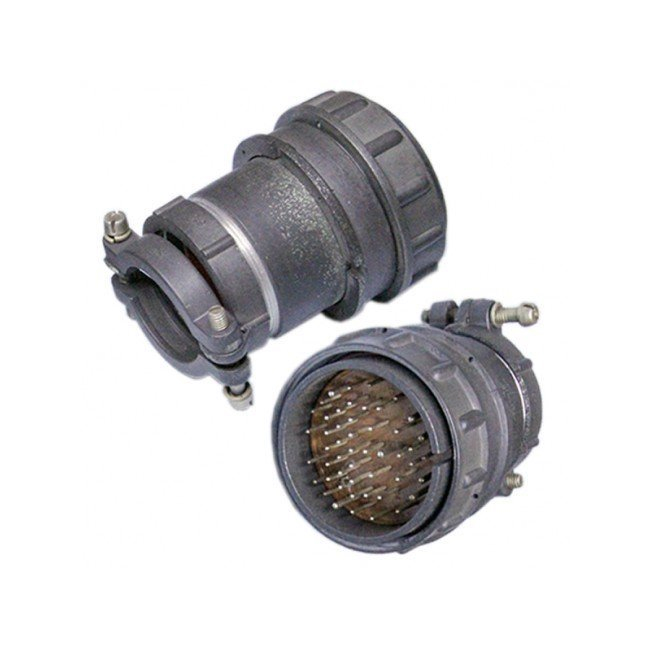

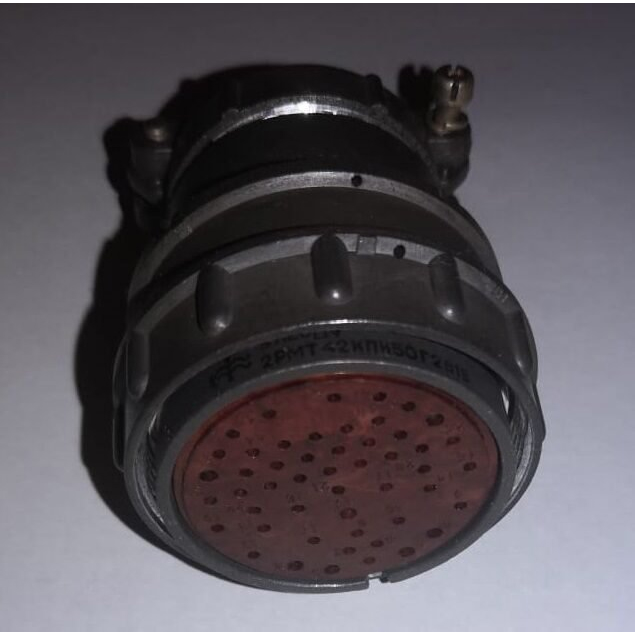

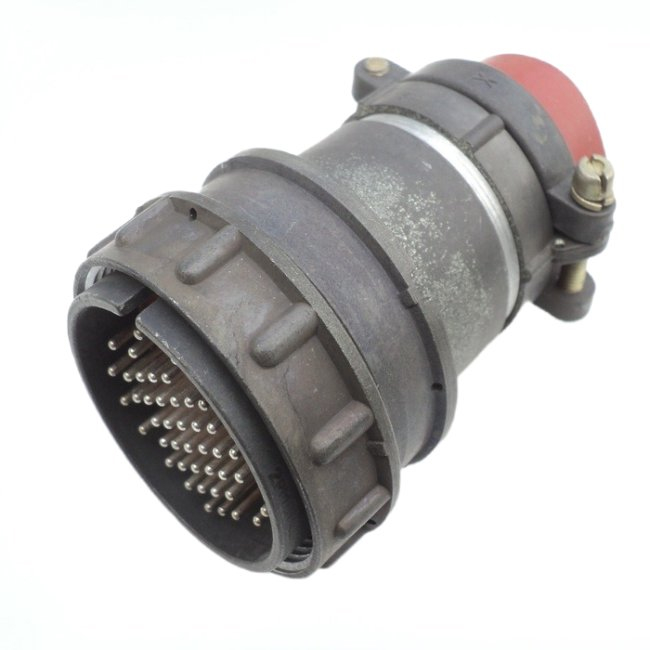

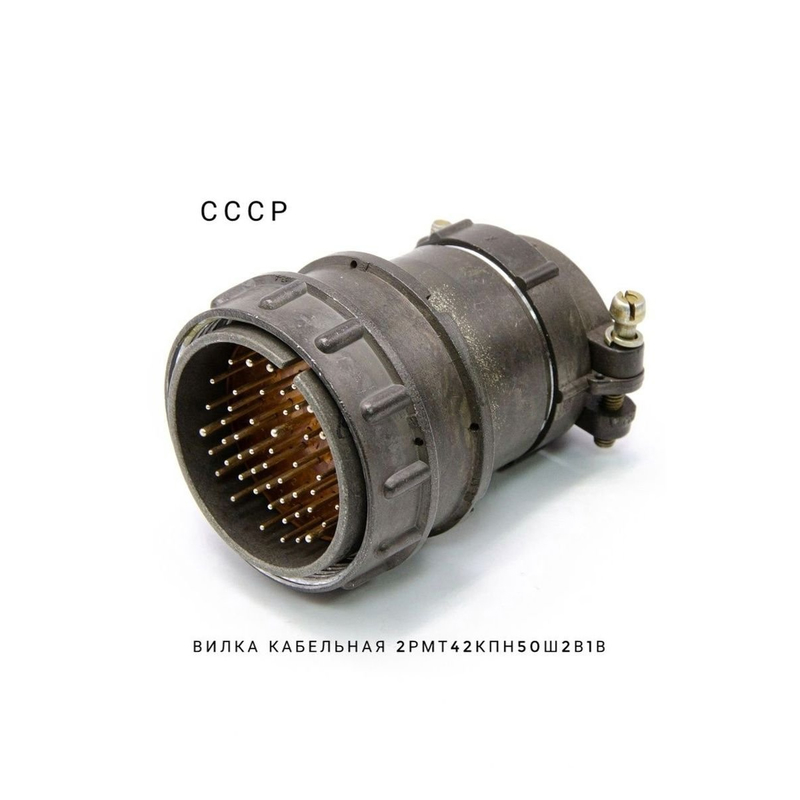

На изображении показан типичный вид вилки 2РМТ42КПН50Ш2В1В с многочисленными контактами в прочном корпусе.

Декодировка обозначения

• 2РМТ — серия тропикоустойчивых много-контактных соединителей.

• 42 — диаметр монтажной части, 42 мм; КПН — кабельная вилка прямого исполнения без патрубка для неэкранированного кабеля.

• 50Ш — 50 контактов штыревых.

• 2В1В — покрытие серебром (В), максимальная температура 100°C (1), всеклиматическое исполнение (В).

• «5» — приемка по ТУ ГЕ0.364.126.
