Назначение соединителя

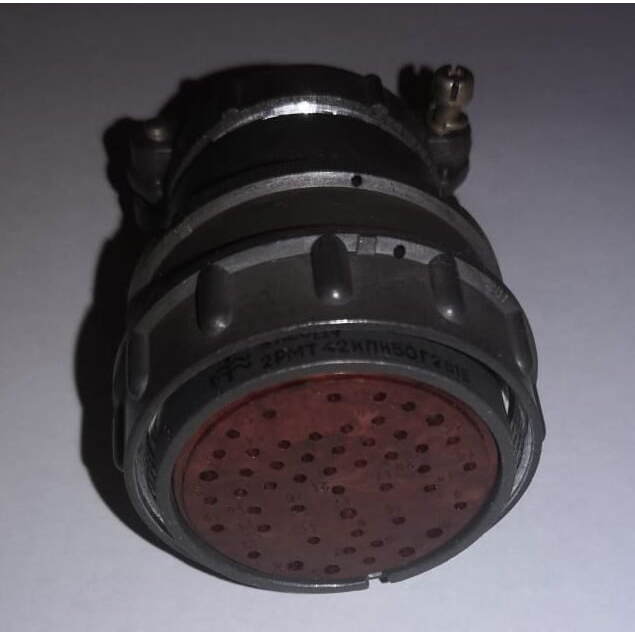

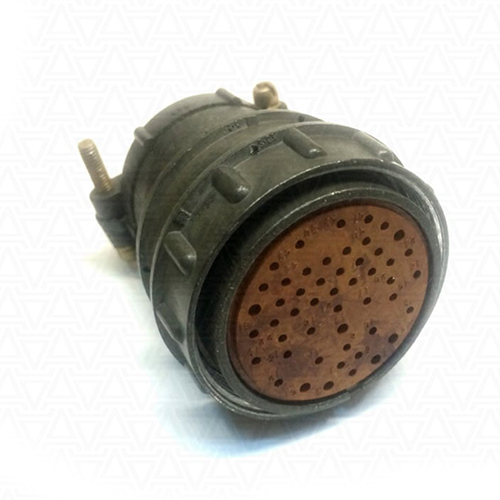

2РМТ42КПН50Г2В1В Элекон — это низкочастотный тропикоустойчивый цилиндрический негерметичный соединитель (разъём) серии 2РМТ, выпускаемый российским производителем «Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в условиях сложного климата и повышенных вибрационных нагрузок.

По типу исполнения разъём относится к низкочастотным цилиндрическим негерметичным кабельным соединителям. Он обеспечивает надёжное многоконтактное соединение там, где требуется работа в широком диапазоне температур и при интенсивной вибрации.

Подтверждённые технические особенности

• Количество контактов — 50: из них 43 контакта диаметром 1 миллиметр и 7 контактов диаметром 1,5 миллиметра.
• Покрытие контактов — серебро.
• Климатическое исполнение — всеклиматическое, диапазон рабочих температур от примерно минус 60 до плюс 100 градусов Цельсия.
• Рабочее напряжение — до 560–700 вольт постоянного или переменного тока.
• Токовая нагрузка — до 4 ампер на контакт диаметром 1 миллиметр и до 8 ампер на контакт диаметром 1,5 миллиметра; суммарная токовая нагрузка на разъём — порядка 190 ампер.
• Сопротивление изоляции — не менее 5000 мегаом; электрическая прочность изоляции составляет несколько киловольт в зависимости от рабочего напряжения.
• Корпус металлический, изолятор выполнен из карболита или аналогичного термостойкого материала.
• Разъём выдерживает значительные вибрационные нагрузки с частотами до нескольких килогерц и ускорениями порядка 50 g, а также ударные нагрузки.
• Ресурс — несколько сотен циклов сочленения и расчленения; гарантированный срок сохраняемости изделий такого типа составляет порядка 15–25 лет.

Применение

Разъём 2РМТ42КПН50Г2В1В используется в промышленной автоматике, телемеханике, средствах связи и других электротехнических устройствах, где требуется надёжное многоконтактное соединение в широком диапазоне температур и при повышенной вибрации. Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям он подходит для эксплуатации в тяжёлых условиях.

Дополнительные сведения

Артикул изделия — 50459, категория — 2РМТ, производитель — «Элекон». Год выпуска указан как 2017. Краткое описание из каталога отсутствует.
