Назначение и область применения

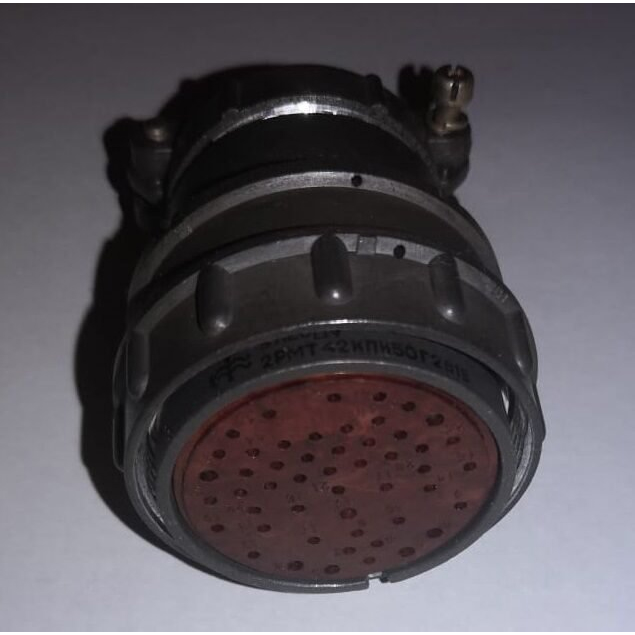

Кабельная розетка 2РМТ42КПН50Г2В1В «5» относится к серии соединителей 2РМТ и предназначена для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Устройство применяется в промышленном оборудовании, системах климатической техники (HVAC) и электротехнических установках, где требуется надёжное соединение большого числа контактов.

Разъём рассчитан на эксплуатацию в составе кабельных сборок с неэкранированным кабелем и обеспечивает стабильный электрический контакт в условиях повышенных вибрационных нагрузок и широкого температурного диапазона.

Технические характеристики

Основные параметры розетки:

• Посадочный диаметр — 42 мм.
• Количество контактов — 50 (в основном диаметром 1 мм, частично — 1,5 мм).
• Тип корпуса — кабельный, с прямым патрубком для неэкранированного кабеля.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на один контакт — от 4 до 36 А.
• Суммарная токовая нагрузка — до 260 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000–5000 МОм.

Конструкция и материалы

Корпус розетки изготовлен из металла, что обеспечивает механическую прочность и защиту внутренних элементов. Изолятор выполнен из карболита — термореактивного материала, устойчивого к высоким температурам и электрическим нагрузкам. Контакты имеют серебряное покрытие (индекс «Г2»), которое снижает переходное сопротивление и повышает коррозионную стойкость. Климатическое исполнение изделия — В2.1 (всеклиматическое), что допускает применение в различных климатических зонах.

Монтаж проводников осуществляется объёмным способом с помощью пайки. Тип соединения — нарезное, негерметичное. Такая конструкция обеспечивает простоту сборки и разборки при сохранении надёжного контакта.

Надёжность и ресурс

Розетка 2РМТ42КПН50Г2В1В «5» рассчитана на длительную эксплуатацию в ответственных узлах. Она выдерживает до 500 циклов сочленений и расчленений без потери рабочих характеристик. Наработка изделия составляет не менее 5000 часов. Устройство устойчиво к вибрационным нагрузкам с ускорением до 50 g, что подтверждает его пригодность для использования в подвижных и вибрирующих установках.

Срок сохраняемости розетки — от 15 до 25 лет, что обеспечивает возможность длительного хранения без ухудшения параметров.

Сведения о приёмке и год выпуска

Данный экземпляр розетки соответствует категории приёмки «5» (приёмка 5) и имеет год выпуска 91. Приёмка «5» применяется для изделий, предназначенных для ответственных применений, и подтверждает проведение расширенного контроля качества при производстве.
