Назначение и тип изделия

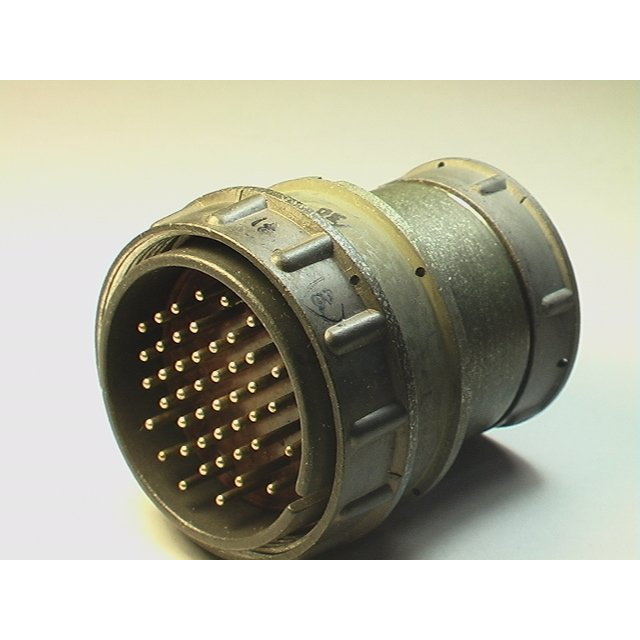

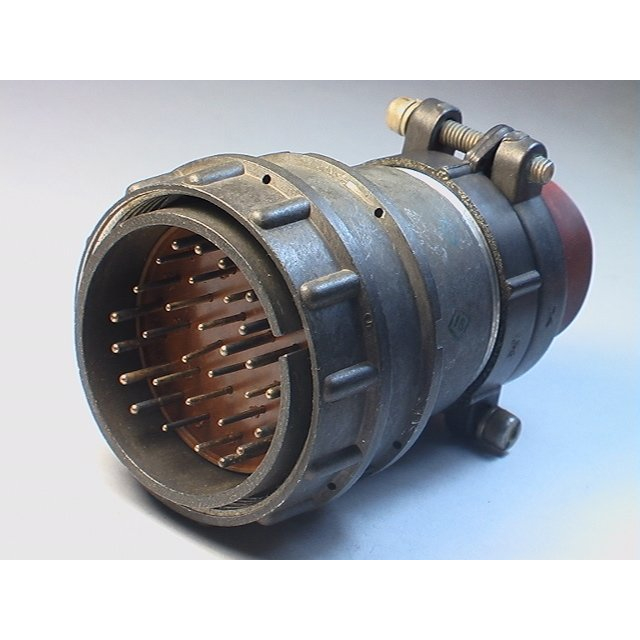

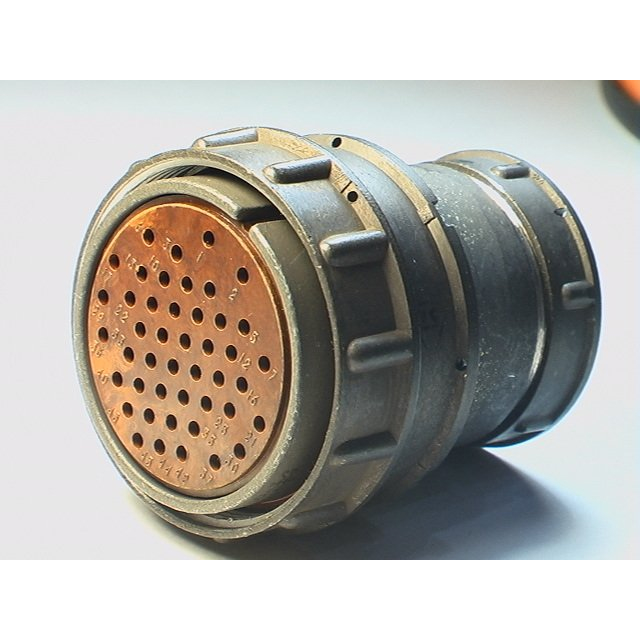

2РМТ42КПН30Ш2В1В «5» (артикул 81010) — низкочастотный цилиндрический кабельный соединитель, вилка, из серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Соединитель применяется для подключения кабельных линий в радиоэлектронной аппаратуре общего и специального назначения, в том числе в условиях повышенной влажности и вибрации.

Обозначение «5» относится к приёмочной группе по техническим условиям ГЕ0.364.126ТУ. Это указывает на определённую категорию качества и режим приёмки изделия, что важно при выборе разъёма для ответственных узлов и экспортных поставок.

Конструкция и основные параметры

• Тип конструкции: цилиндрический кабельный соединитель с резьбовым сочленением, прямым патрубком и гайкой под неэкранированный кабель.
• Количество контактов: 30. Контакты вставляются в корпус с поляризацией типа «шпонка», что исключает неправильное сочленение.
• Покрытие контактов: серебряное. Оно обеспечивает низкое переходное сопротивление и стойкость к окислению.
• Артикул: 81010.
• Производитель: в карточке товара не указан.

Электрические характеристики

По имеющемуся описанию максимальная суммарная токовая нагрузка на разъём составляет порядка 168 А. Допустимые токи на отдельные контакты диаметром 1 и 1,5 мм находятся в пределах типовых значений для серии 2РМТ. Рабочие напряжения достигают сотен вольт переменного и постоянного тока, порядка 560–700 В на отдельные контакты. Испытательные напряжения изоляции составляют до 1850–2300 В.

Сопротивление контактов — не более 2,5–5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Такие параметры обеспечивают стабильную передачу сигнала и питания в низкочастотных цепях.

Климатическое исполнение и механическая стойкость

Разъём имеет всеклиматическое исполнение В2.1 по ГОСТ 15150-69. Он допускает работу в широком диапазоне температур примерно от минус 60 до плюс 100 °C и при повышенной влажности. Теплостойкость до плюс 100 °C позволяет применять изделие в узлах и блоках радио- и электронной аппаратуры без специального принудительного охлаждения.

• Механическая стойкость: выдерживает многократные удары и линейные ускорения.
• Ресурс сочленений: около 500 циклов сочленения–расчленения.
• Минимальная наработка: порядка 1000 часов.
• Гарантийный срок сохраняемости: до 15 лет.

Применение и приёмочные данные

Соединитель 2РМТ42КПН30Ш2В1В «5» используется для подключения кабельных линий в низкочастотных цепях постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Резьбовое сочленение, поляризация типа «шпонка» и серебряное покрытие контактов делают его пригодным для ответственных узлов, где важны надёжность соединения и устойчивость к внешним воздействиям.

• Приёмка: «5» по техническим условиям ГЕ0.364.126ТУ.
• Год: в характеристиках VirtueMart указан год 91.
• Категория: 2РМТ.

Изделие относится к серии 2РМТ и сохраняет типовые для неё эксплуатационные свойства: стойкость к вибрации, повышенной влажности и многократным сочленениям. При подборе разъёма следует учитывать количество контактов, тип кабеля, требуемые токовые и температурные режимы, а также приёмочную группу «5».
