Назначение и область применения

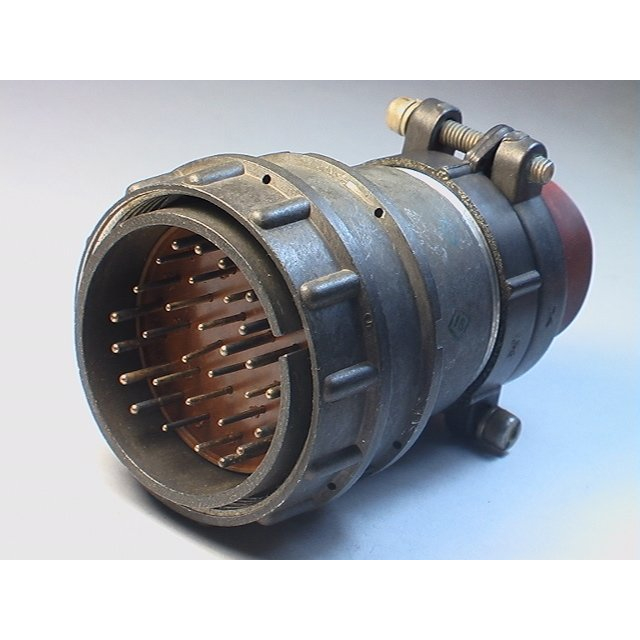

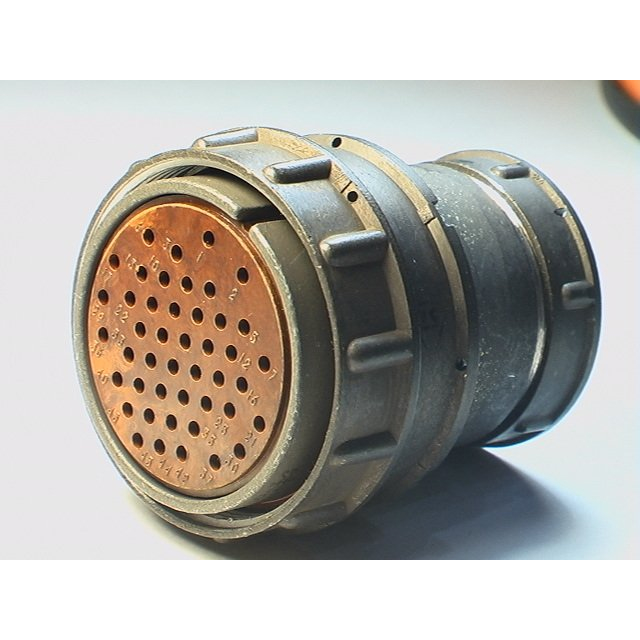

2РМТ42КПН30Ш2В1В «5» (артикул 81009) — кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такое исполнение применяется там, где требуется разъёмное соединение кабеля с ответной частью при умеренных и повышенных токах, а также при воздействии климатических и механических нагрузок.

Вилка относится к категории 2РМТ и имеет условный размер корпуса 42 мм. В конструкции предусмотрено 30 контактов с серебряным покрытием. Исполнение рассчитано на всеклиматическое применение по ГОСТ 15150-69, версия В2.1, с рабочим диапазоном температур от -60 до +100 °C.

Конструкция и монтаж

Соединение частей выполняется резьбовым способом. Одношпоночная поляризация помогает совместить вилку с ответной частью в заданном положении и исключает неправильное сочленение. Монтаж внутренний, методом пайки. Патрубок прямой, предназначен для неэкранированного кабеля.

Такое сочетание делает вилку пригодной для кабельных сборок, в которых важны надёжная фиксация, защита от случайного рассоединения и возможность обслуживания. Резьбовое сочленение и поляризация особенно полезны при наличии вибрации и ударных нагрузок.

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение составляет до 700 В для контактов 1 мм и до 560 В для контактов 1,5 мм. Суммарная токовая нагрузка — до 168 А. Сопротивление контактов — не более 5 мОм для контактов 1 мм и не более 2,5 мОм для контактов 1,5 мм.

Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Ресурс по числу сочленений-расчленений — 500, минимальная наработка — 1000 часов.

• Вибрация — до 10 кГц при 170 дБ.
• Удары — до 5000 м/с².
• Линейное ускорение — до 2000 м/с².
• Срок сохраняемости — 15 лет при γ=99,5%.
• Теплостойкость — до +100 °C.

Категория качества и учётные данные

Обозначение «5» в наименовании соответствует приёмке по ТУ ГЕ0.364.126ТУ. Для данной серии соединителей это указывает на стандартное качество. В учётных характеристиках товара указаны приёмка «5» и год 90.

Практическое применение вилки связано с кабельными линиями постоянного и переменного тока частотой до 3 МГц, где востребованы металлическое резьбовое соединение, поляризация, паяный монтаж и стойкость к вибрации, ударам и линейному ускорению. Изделие подходит для условий, соответствующих всеклиматическому исполнению В2.1 и температурному диапазону от -60 до +100 °C.
