Назначение и область применения

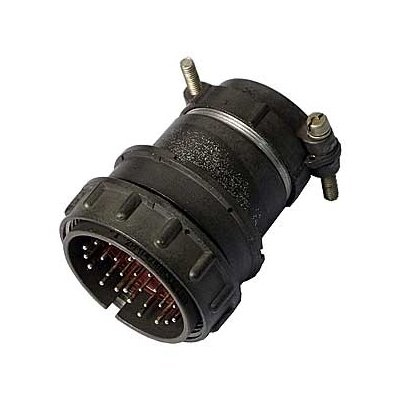

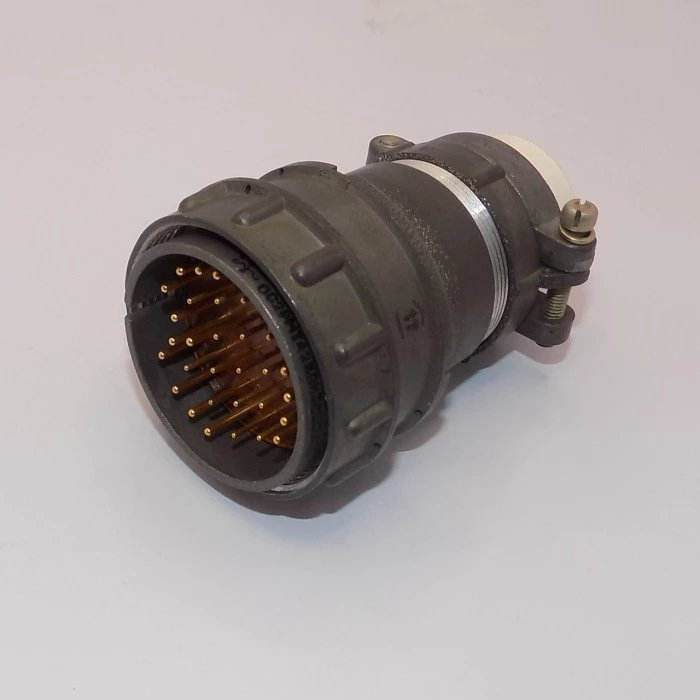

Вилка кабельная 2РМТ42КПН30Ш2А1В относится к семейству низкочастотных цилиндрических соединителей серии 2РМТ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе различной электронной и радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения. Конструкция вилки рассчитана на внутренний объёмный монтаж и подключение неэкранированного кабеля через прямой патрубок с фиксирующей гайкой.

Соединитель востребован в промышленной автоматике, измерительном оборудовании, блоках питания, системах управления, связной аппаратуре и бортовых устройствах. Всеклиматическое исполнение В2.1 допускает эксплуатацию при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать вилку как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, подверженных значительным перепадам температуры и повышенной влажности.

Конструктивные особенности

Корпус вилки имеет условный размер 42 и кабельное исполнение, обозначаемое литерой «К» в маркировке. Изделие оснащено прямым патрубком для ввода кабеля и гайкой, предназначенной специально для неэкранированного кабеля. Такое сочетание упрощает монтаж и обеспечивает надёжную фиксацию кабельного жгута без применения дополнительных экранирующих элементов.

Вилка содержит 30 контактов с комбинированным сочетанием диаметров 1 мм и 1,5 мм. Контакты имеют золотое покрытие, которое снижает переходное сопротивление, защищает контактные поверхности от окисления и обеспечивает стабильность электрических параметров на протяжении всего срока службы. Прямая конструкция патрубка облегчает укладку кабеля и удобна при монтаже в условиях ограниченного пространства.

Электрические параметры

• Максимальная токовая нагрузка на контакт диаметром 1 мм — до 4,5 А
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 9 А
• Максимальная суммарная токовая нагрузка — 168 А
• Максимальное рабочее напряжение для контактов диаметром 1 мм — 700 В
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм — 560 В
• Максимальное испытательное напряжение для контактов диаметром 1 мм — 2300 В
• Максимальное испытательное напряжение для контактов диаметром 1,5 мм — 1850 В
• Сопротивление контактов диаметром 1 мм — не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм

Технические характеристики и требования к монтажу

Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает принадлежность соединителя к теплостойким изделиям и позволяет применять его в аппаратуре с повышенным внутренним тепловыделением. Всеклиматическое исполнение обеспечивает устойчивость к воздействию пониженного и повышенного атмосферного давления, а также к условиям повышенной влажности.

При монтаже вилки необходимо учитывать суммарную токовую нагрузку и распределение токов по контактам разного диаметра. Приёмка изделия соответствует обозначению «5», что определяет его поставку по соответствующей категории контроля качества, применяемой для данного типа соединителей. Монтаж выполняется на неэкранированный кабель, фиксируемый гайкой прямого патрубка. Соединение с ответной розеткой серии 2РМТ обеспечивает надёжный электрический контакт и механическую фиксацию сочленения. Изделие поставляется как отдельная вилка и предназначено для использования в составе разъёмных соединений при внутреннем объёмном монтаже аппаратуры.
