Назначение разъёма 2РМТ42КПН30Г2В1В

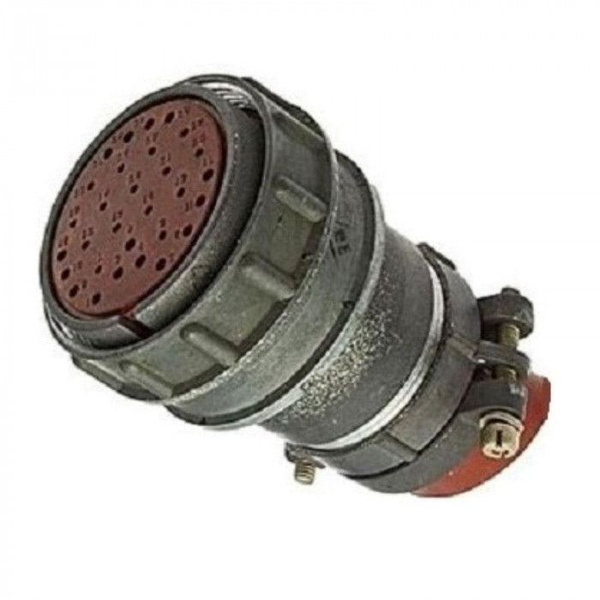

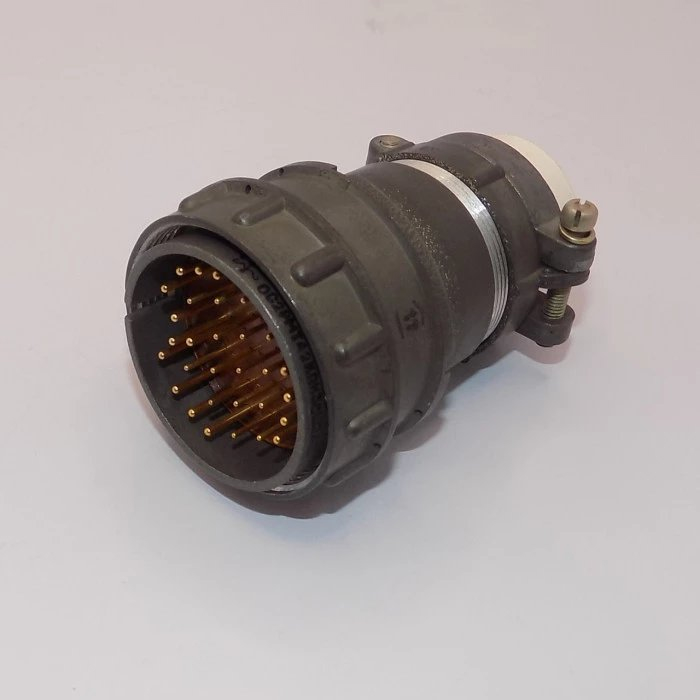

2РМТ42КПН30Г2В1В — это розетка кабельного типа из серии цилиндрических низкочастотных негерметичных разъёмов, выпускавшаяся на заводе «Элекон» (Акционерное общество «Завод Элекон») по техническим условиям ГЕ0.364.126ТУ. Изделие предназначено для электрического соединения и механического сочленения кабельных линий в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется компактная многоконтактная коммутация при повышенных требованиях к устойчивости к внешним воздействиям.

Тип разъёма 2РМТ — цилиндрический низкочастотный, негерметичный, тропикоустойчивый, с резьбовым сочленением. Такое исполнение обеспечивает надёжную фиксацию ответной части и сохраняет электрический контакт при вибрационных и ударных нагрузках.

Подтверждённые технические особенности

Конструкция разъёма рассчитана на 30 контактов гнездового типа, извлекаемых. Сочетание контактов: 15 контактов диаметром 1,0 мм и 15 контактов диаметром 1,5 мм. Контакты изготовлены из латуни ЛС59-1 с покрытием серебром (Ag), что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

Электрические параметры разъёма:

• максимальное рабочее напряжение — до 700 В для контактов диаметром 1,0 мм и до 560 В для контактов диаметром 1,5 мм;
• максимальный рабочий ток на контакт — 4,5 А для диаметра 1,0 мм и 9 А для диаметра 1,5 мм;
• максимальный суммарный ток на разъём — 168 А;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — 2300 В.

Климатическое исполнение УХЛ 2.1. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.

Корпус и патрубок выполнены из алюминиевого сплава А-22 с оксидным покрытием, цвет корпуса — серый. Применён кабельный прямой патрубок с гайкой для неэкранированного кабеля. Изолятор изготовлен из карболита коричневого цвета.

Применение и условия эксплуатации

Метод электрического монтажа — пайка проводников на кабеле, механического — объёмный крепёж кабеля в патрубке. Разъём рассчитан на 500 циклов сочленения-расчленения, минимальный ресурс — 1000 часов работы. При максимальной температуре контакта 80 градусов Цельсия ресурс составляет не менее 175 000 часов.

Изделие устойчиво к следующим внешним воздействиям:

• вибрация — диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 50 g;
• акустические шумы — уровень звукового давления до 170 дБ;
• ударные нагрузки многократного действия — до 100 g;
• ударные нагрузки однократного действия — до 500 g.

Максимальный срок хранения изделия — до 15 лет. Год выпуска указанной позиции — 2017. Разъём применяется в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, эксплуатируемой в жёстких климатических и механических условиях, включая тропический климат.
