Назначение разъёма 2РМТ42КПН0Ш2В1В

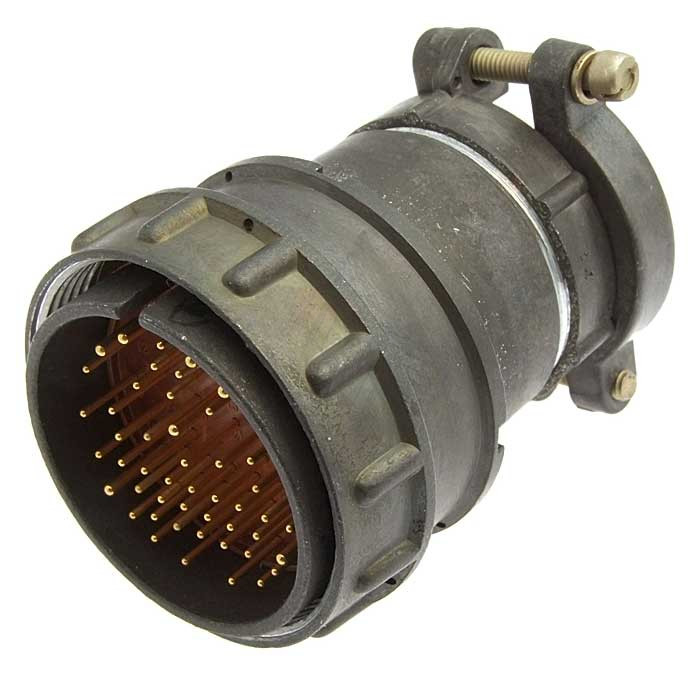

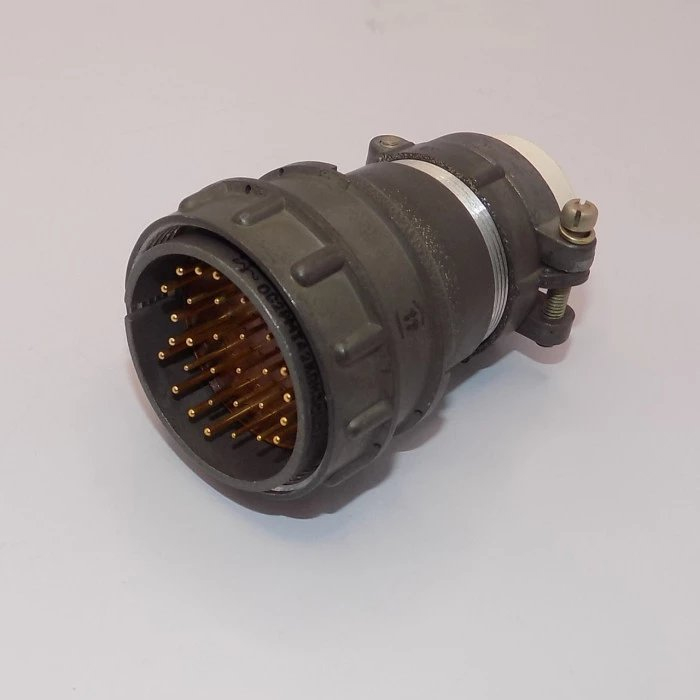

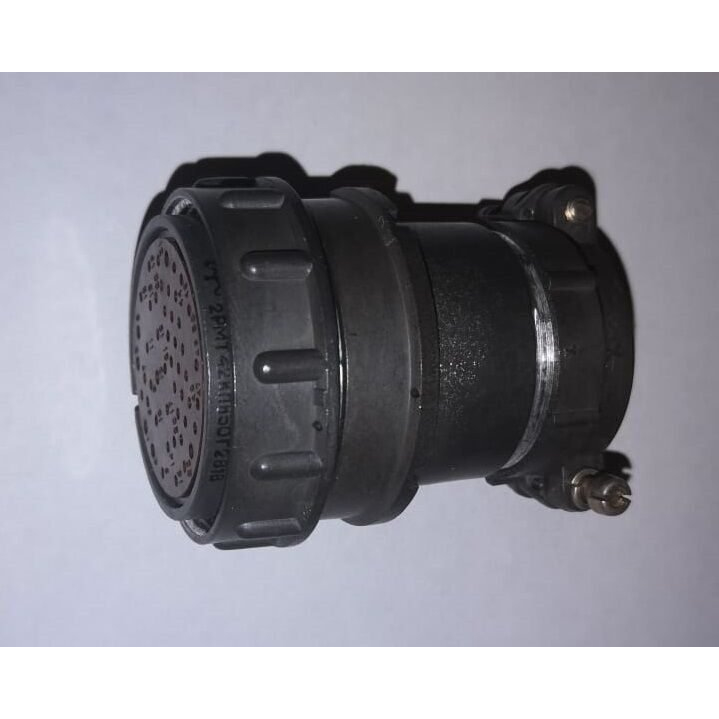

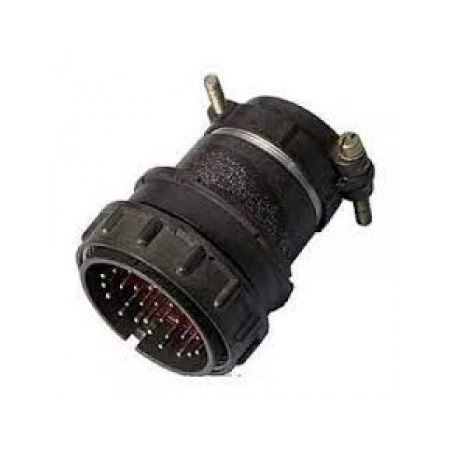

Разъём 2РМТ42КПН0Ш2В1В «5» производителя Элекон относится к серии цилиндрических низкочастотных соединителей типа 2РМТ. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до порядка десятков мегагерц, в типовых технических условиях — обычно до 3 МГц.

Соединитель применяется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в промышленных изделиях и изделиях специального назначения. Исполнение 1В соответствует всеклиматическому исполнению и допускает эксплуатацию в жёстких климатических условиях.

Конструктивные особенности и расшифровка обозначения

Корпус и корпусные детали разъёма выполняются из алюминиевого сплава, а контактное основание — из карбонита или другого термопласта. Такое сочетание материалов обеспечивает необходимую механическую прочность и диэлектрические свойства изделия.

Условное обозначение содержит несколько групп знаков, каждая из которых описывает конкретную модификацию:

• 2РМТ — цилиндрический низкочастотный разъём внутреннего монтажа;
• 42 — условный размер корпуса, диаметр посадочного места порядка 42 мм;
• К — кабельный вид корпуса, предназначенный для монтажа кабеля;
• П — прямой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля либо отсутствие экранирующего патрубка;
• Ш — одношпоночная поляризация корпусов;
• 2 — обозначение сочетания контактов с диаметром ориентировочно от 1,0 до 1,5 мм в зависимости от модификации;
• В — серебряное покрытие контактов;
• 1В — всеклиматическое исполнение с термостойкостью до плюс 100 градусов Цельсия;
• «5» — обозначение типа контактов согласно техническим условиям, обычно указывающее на набор диаметров или конструкцию контактов.

Технические характеристики и условия эксплуатации

Для типовых разъёмов серии 2РМТ и 2РМДТ с условным размером корпуса 42 и числом контактов порядка 50 характерны следующие параметры. Рабочий ток на один контакт составляет ориентировочно от 4 до 10–36 А в зависимости от конкретной серии и количества контактов. Максимальное рабочее напряжение достигает 560–700 В переменного и постоянного тока.

Диапазон рабочих температур окружающей среды находится в пределах примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому и тропикоустойчивому исполнению. Разъём предназначен для объёмного монтажа пайкой или с использованием соответствующих клемм. Тип сочленения — резьбовой, с гайкой-кольцом; количество допустимых сочленений составляет порядка 500 раз.

Применение и совместимость

Соединитель востребован при сборке приборов, пультов, блоков питания и другой аппаратуры, где требуется надёжная разъёмная коммутация цепей. Монтаж выполняется внутрь корпуса изделия с подводкой кабеля через патрубок.

Важно учитывать, что соединители 2РМТ и 2РМДТ имеют разные схемы расположения контактов и не взаимозаменяемы и не взаимосочленяемы между собой даже при одинаковом условном размере корпуса. Перед заменой или подбором аналога следует сверять схему расположения контактов и тип сочленения.

Приёмка и исполнение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции. Исполнение 1В гарантирует работоспособность разъёма в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов внешней среды.
