Назначение и область применения

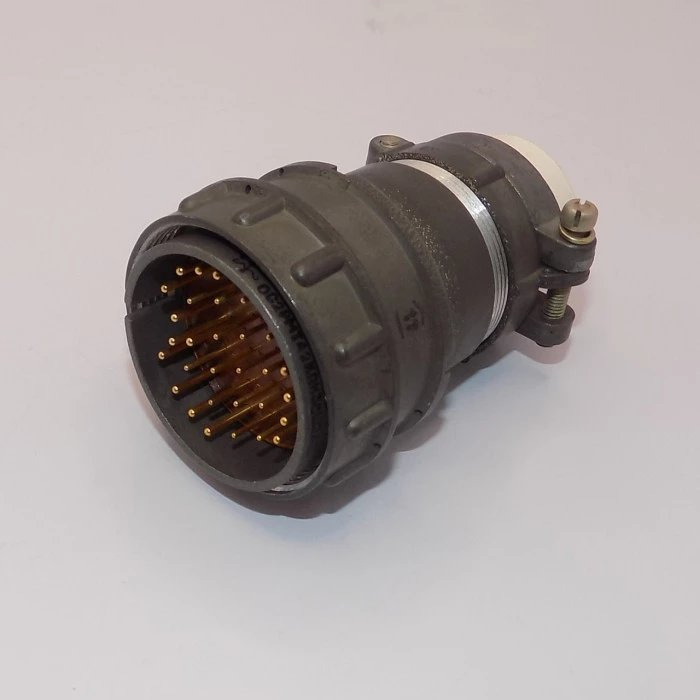

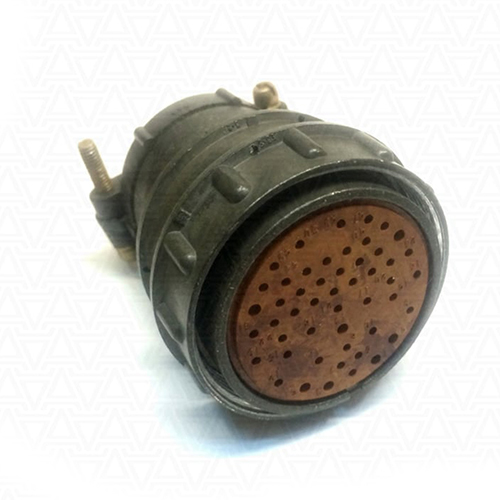

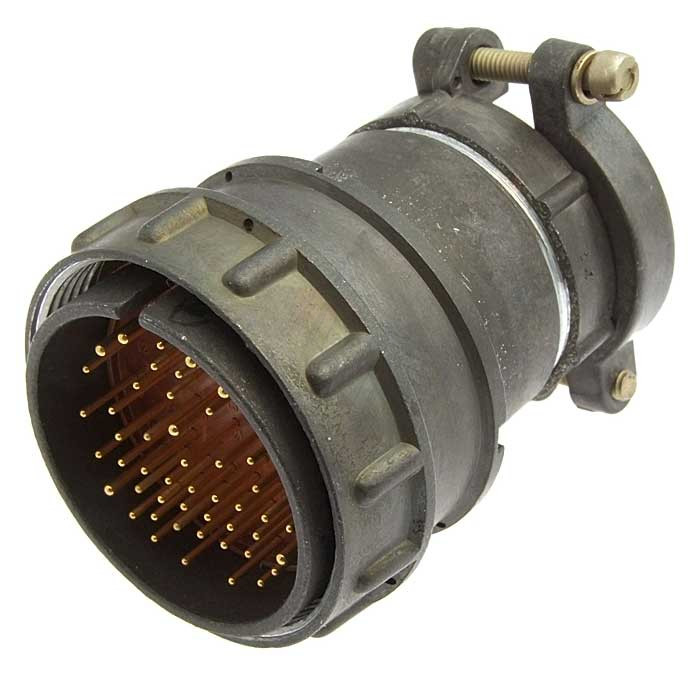

Цилиндрический низкочастотный электрический разъём 2РМТ42КПН0Г2А1 «5» серии 2РМТ предназначен для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию в составе электрооборудования авиационной, судостроительной, промышленной и специальной техники, где требуются стабильные электрические контакты в условиях повышенных механических и климатических нагрузок.

Разъём имеет всеклиматическое исполнение и сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, а также при кратковременных воздействиях до плюс 180 градусов Цельсия. Конструкция предусматривает неполную сборку с кабельным корпусом и прямым патрубком, что упрощает монтаж ответной части и подключение кабельных линий в ограниченном пространстве.

Конструкция и расшифровка обозначения

Маркировка 2РМТ42КПН0Г2А1 отражает ключевые конструктивные параметры изделия:

• 2РМТ — тип соединителя: негерметичный, с пазовым контактом;
• 42 — диаметр посадочного места корпуса в миллиметрах;
• КПН — кабельный корпус, прямой патрубок, неполная сборка;
• 0Г — ноль контактов диаметром 1 мм и контакты диаметром 1,5 мм, обозначаемые литерой Г;
• 2 — сочетание контактов по конкретной схеме распайки;
• А1 — золотое покрытие контактов и теплостойкость до 100 градусов Цельсия.

Золотое покрытие контактов обеспечивает низкое переходное сопротивление, защиту от коррозии и стабильность электрических параметров при длительном хранении и эксплуатации. Неполная сборка означает, что разъём поставляется без ответной вилки или розетки и предназначен для комплектации кабельной стороной на месте монтажа.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 700 вольт. Токовая нагрузка на одиночный контакт диаметром 1,5 мм составляет до 8 ампер, а суммарная токовая нагрузка на разъём может достигать 190 ампер в зависимости от количества задействованных контактов и конкретной схемы соединения.

• Сопротивление контактов — не более 2,5 миллиом;
• Сопротивление изоляции — не менее 5000 мегаом;
• Ёмкость между соседними контактами — до 6 пикофарад;
• Наработка — 5000 часов;
• Количество соединений-расчленений — до 500 циклов.

Устойчивость к внешним воздействиям

Изделие адаптировано к жёстким условиям эксплуатации. Разъём выдерживает вибрационные нагрузки в диапазоне частот до 5000 герц и ударные воздействия с ускорением до 5000 метров в секунду за секунду. Рабочий диапазон давлений простирается от вакуума до 50,6 на 10 в четвёртой степени паскалей, что позволяет применять изделие в бортовых системах, работающих на различных высотах и в герметичных отсеках.

Монтаж контактов выполняется пайкой или обжимом. Золотое покрытие контактных пар снижает вероятность окисления и деградации электрического соединения при циклических перепадах температур и повышенной влажности.

Приёмка

Изделие соответствует приёмке «5», что подтверждает проведение заводских приёмо-сдаточных испытаний и контроль соответствия техническим условиям на серию 2РМТ. Разъём поставляется как самостоятельная единица для использования в составе кабельных сборок и электротехнических устройств, требующих надёжного разъёмного соединения.
