2РМТ42КПЭ50Ш2В1В «ОС» представляет собой кабельную вилку из серии цилиндрических низкочастотных соединителей 2РМТ, предназначенную для надежного соединения электрических цепей.

Назначение

Этот соединитель используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В, для внутреннего объемного монтажа пайкой в электро- и радиоаппаратуре общего и специального назначения. Он обеспечивает резьбовую фиксацию в сочлененном положении и подходит для экранированного кабеля с прямым патрубком и гайкой.

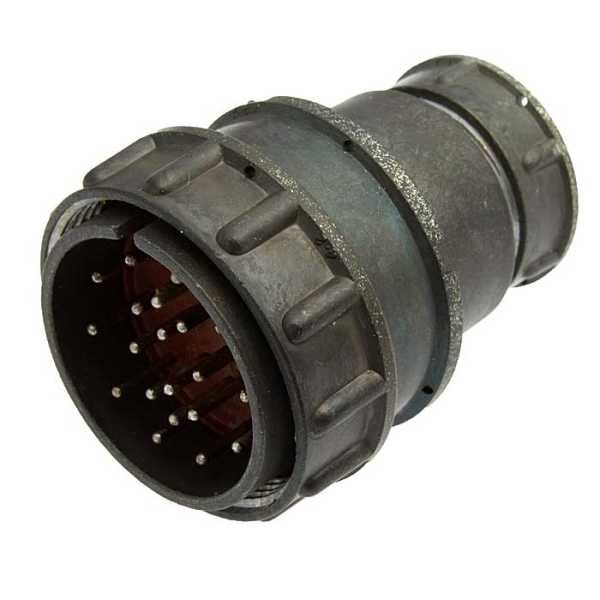

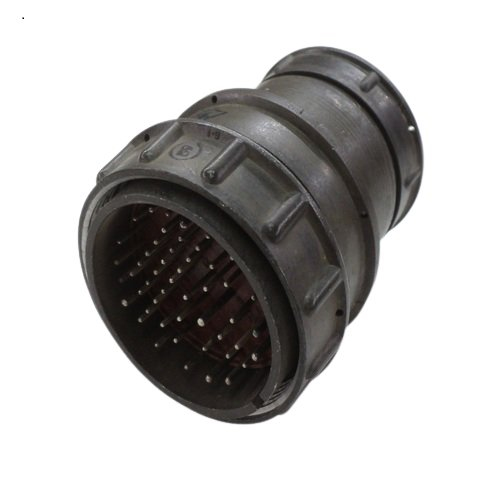

Изображение показывает типичный вид вилки 2РМТ с оливково-зеленым корпусом, перфорированным вставщиком и монтажными элементами.

Технические характеристики

Соединитель имеет 50 контактов диаметром 1 мм с серебряным покрытием (Ш), максимальный ток на контакт — до 4 А, общий ток — до 190 А. Рабочая температура от -60 до +100 °С, всеклиматическое исполнение В2.1 по ГОСТ 15150-69, устойчивость к вибрации (1–5000 Гц), влажности 98% при +40 °С и пониженному давлению.

Маркировка и исполнение

Обозначение расшифровывается: 2РМТ — серия; 42 — размер корпуса; КПЭ — кабельный с прямым патрубком для экранированного кабеля; 50 — контакты; Ш — серебро; 2В1В — теплостойкость до 100 °С, всеклиматическое исполнение. Категория качества «ОС» соответствует особым требованиям приемки по ТУ (например, ГЕ0.364.126ТУ).
