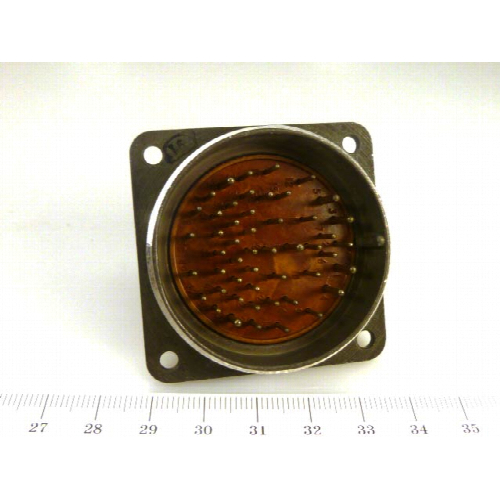

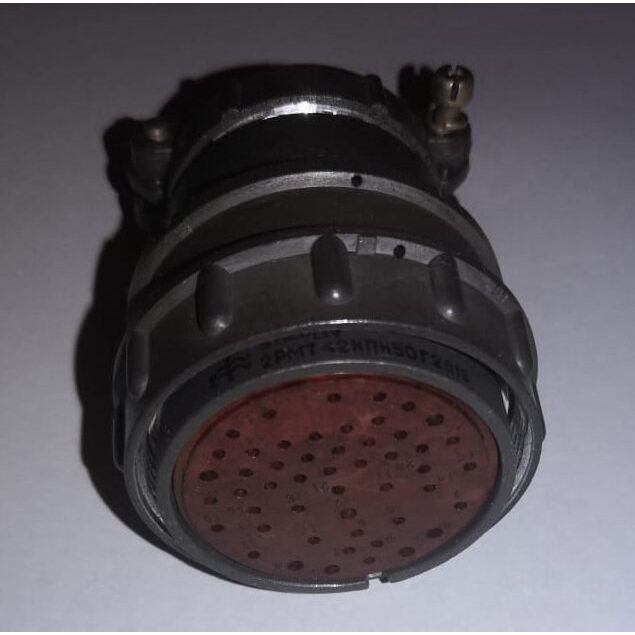

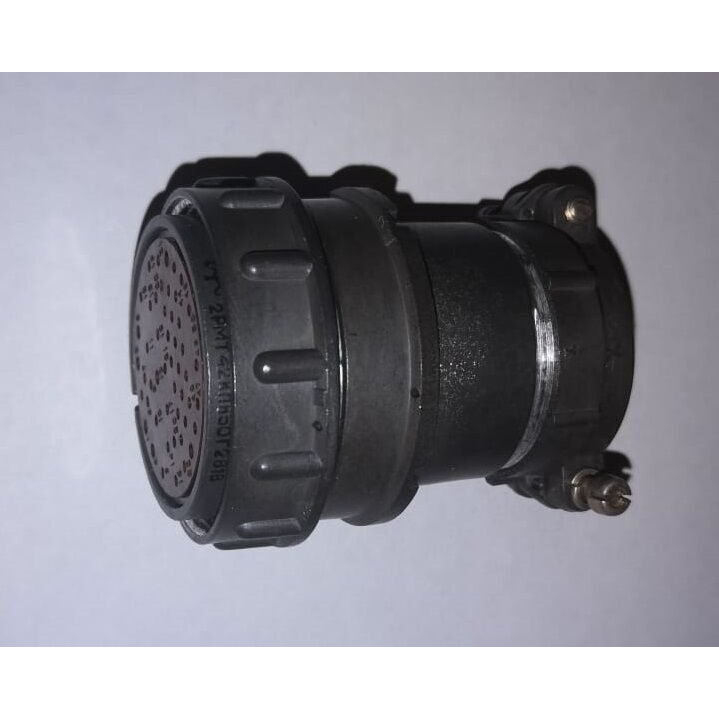

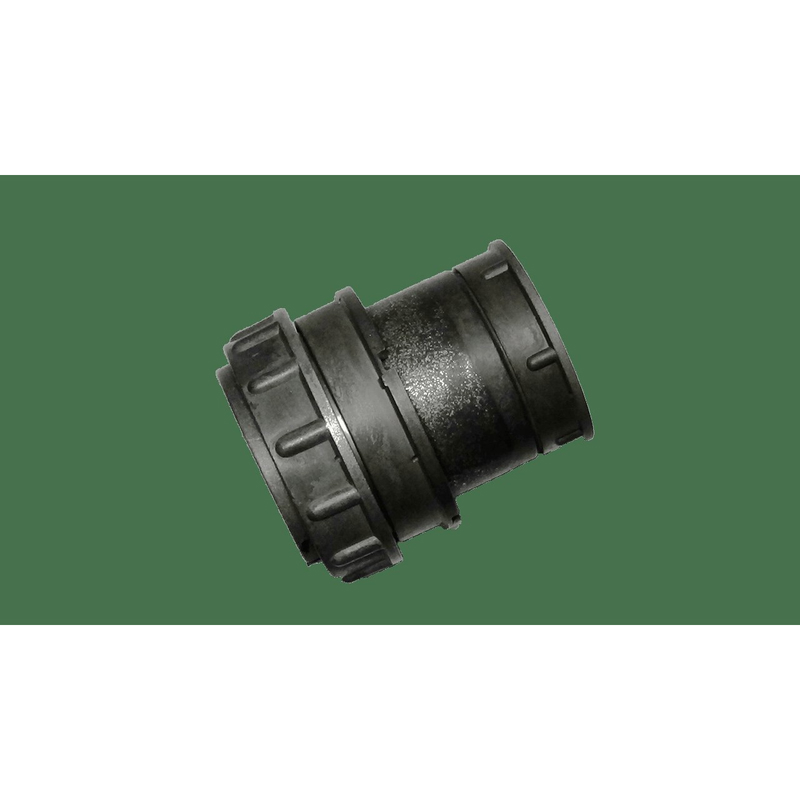

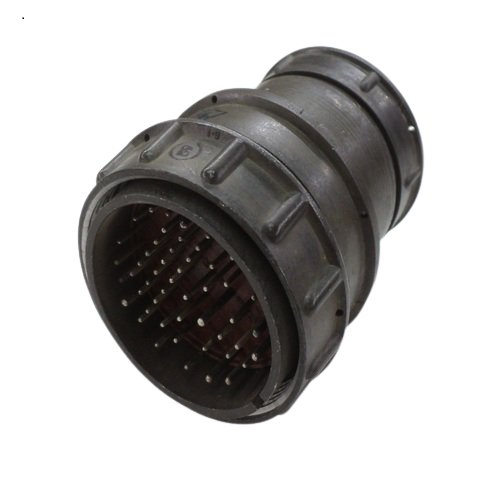

Назначение разъёма 2РМТ42КПЭ50Ш2В1В

Разъём 2РМТ42КПЭ50Ш2В1В производства Элекон — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для надёжного электрического соединения в цепях постоянного и переменного тока. Изделие относится к категории 2РМТ и применяется там, где требуется устойчивая работа при повышенных механических и климатических нагрузках. Артикул товара — 50464.

Разъём обеспечивает коммутацию при частоте тока до 3 МГц и напряжении до 700 В. Конструкция рассчитана на объёмный монтаж методом пайки и резьбовую фиксацию в сочленённом положении, что исключает самопроизвольное разъединение под воздействием вибрации.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели без дополнительных допущений.

• Тип разъёма: цилиндрический низкочастотный, негерметичный.
• Количество контактов: 50, включая комбинацию диаметров 1 мм и 1,5 мм.
• Максимальный ток на контакт: до 15 А в зависимости от размера контакта.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Испытательное напряжение: до 2300 В в нормальных условиях.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: УХЛ2.1 либо всеклиматическое.
• Корпус: кабельный, с прямым патрубком.
• Монтаж: внутренний, объёмный, пайкой.
• Ресурс сочленений: до 500 циклов.
• Кабель: неэкранированный.
• Год выпуска в системе учёта: 2017.

Устойчивость к нагрузкам

Разъём допускает эксплуатацию при вибрационных и акустических воздействиях: ускорение до 490 м/с² и уровень шума до 170 дБ. Такие параметры подтверждают пригодность изделия для тяжёлых условий работы, характерных для промышленного оборудования.

Применение

Модель 2РМТ42КПЭ50Ш2В1В подходит для электрических схем в промышленности, включая установки, подверженные вибрации и шуму. Резьбовая фиксация и негерметичное исполнение определяют область применения: соединение внутренних цепей, где не требуется защита от влаги под давлением, но важны механическая стойкость и стабильный контакт.

Объёмный монтаж пайкой позволяет использовать разъём в составе кабельных сборок с неэкранированным кабелем. Комбинация контактов двух диаметров даёт возможность одновременно передавать силовые и сигнальные цепи в пределах одного соединителя, что упрощает компоновку оборудования.

Ключевые преимущества

1. Высокий ресурс сочленения — до 500 циклов.
2. Низкое переходное сопротивление контактов.
3. Широкий температурный диапазон от минус 60 °C до плюс 100 °C.
4. Стойкость к вибрации и акустическому шуму.
5. Резьбовая фиксация, предотвращающая расчленение.
