Назначение

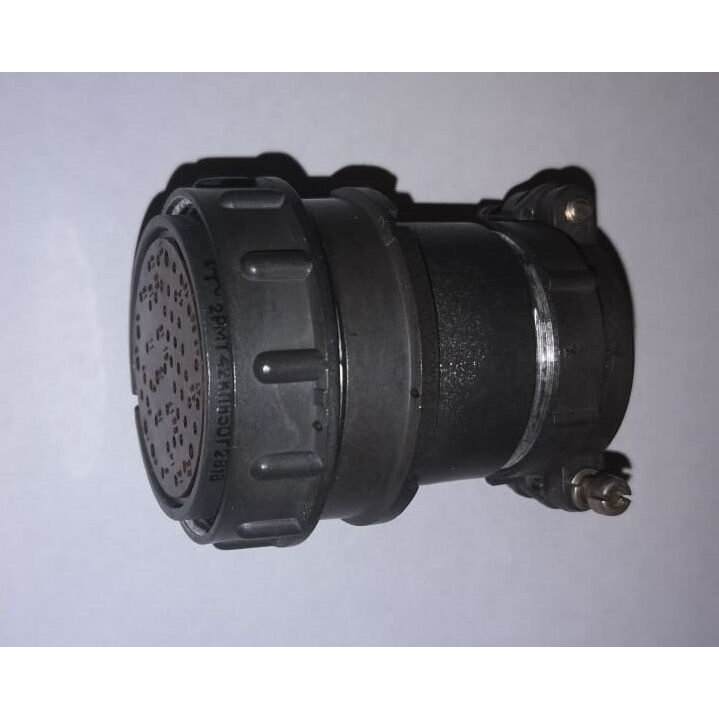

2РМТ42КПЭ50Г2В1В — это цилиндрический низкочастотный разъём, розетка кабельная, относящаяся к серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение разъёма — обеспечение надёжного электрического соединения при передаче сигналов и питания между кабелем и ответной частью.

Розетка применяется для внутреннего, в том числе объёмного, монтажа в промышленных и специальных применениях, где требуются компактные размеры и стабильные электрические параметры. Изделие сочетается с вилками серии 2РМТ, образуя разъёмное соединение с резьбовой фиксацией.

Конструктивные особенности и характеристики

Корпус разъёма — кабельный, с прямым патрубком. Диаметр посадочного отверстия составляет 42 мм. Розетка оснащена 50 контактами, при этом используются контакты двух диаметров — 1 мм и 1,5 мм. Соединение с ответной частью резьбовое, что обеспечивает механическую прочность и герметичность стыка. Разъём рассчитан на применение экранированного кабеля.

Контакты извлекаемые, с покрытием серебром или золотом. Монтаж контактов выполняется методом обжимки, что упрощает сборку и повышает надёжность соединения. Разъём имеет низкое сопротивление контактов, что важно для стабильной передачи электрического сигнала.

• Максимальное рабочее напряжение: до 700/560 В
• Суммарная токовая нагрузка: до 190 А
• Ток на контакт диаметром 1 мм: 4 А
• Ток на контакт диаметром 1,5 мм: 8 А
• Частотный диапазон: до 3 МГц
• Исполнение: тропикоустойчивое, всеклиматическое
• Количество контактов: 50
• Диаметр посадочного отверстия: 42 мм

Область применения

Благодаря тропикоустойчивому и всеклиматическому исполнению, розетка 2РМТ42КПЭ50Г2В1В пригодна для эксплуатации в неблагоприятных климатических условиях, включая повышенную влажность и перепады температур. Это делает её востребованной в промышленном оборудовании, приборах специального назначения и системах, где требуется надёжное соединение с экранированным кабелем.

Разъём используется для объёмного монтажа внутри корпусов и блоков, где важны компактность, помехозащищённость и долговечность контактной группы. Сочетание с вилками серии 2РМТ позволяет формировать полный соединительный узел, обеспечивающий герметичность и надёжность в тропических условиях. Указан период выпуска: 91-92 год.
