Назначение соединителя

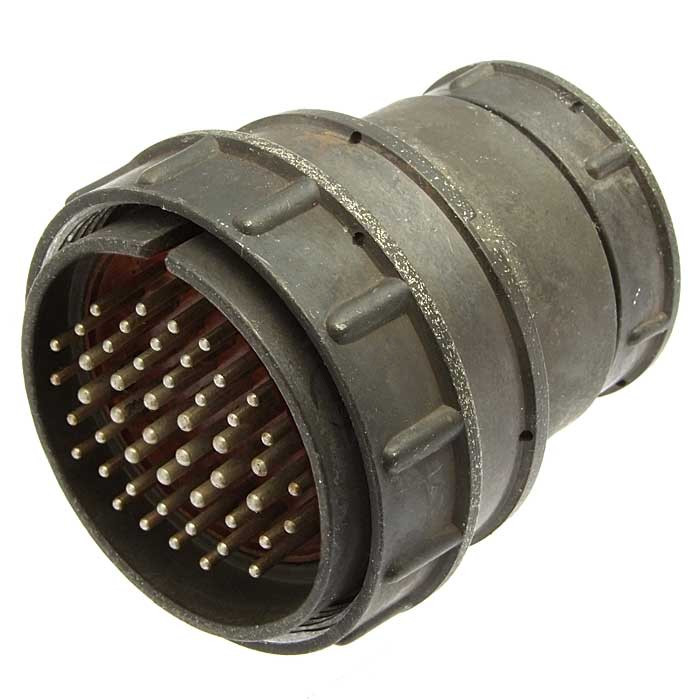

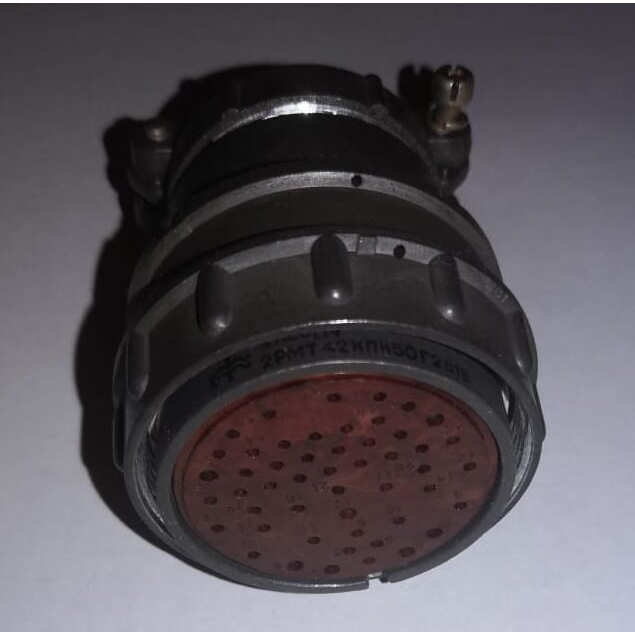

2РМТ42КПЭ50Г2В1В — это цилиндрический низкочастотный соединитель, выпускаемый в виде кабельной розетки производства АО «Завод Элекон». Изделие предназначено для надёжного электрического соединения цепей в составе кабельных сборок и приборов, работающих в различных условиях эксплуатации. Розетка применяется там, где требуется передача сигналов и питающих напряжений через разъёмное сочленение с фиксацией резьбовой накидной гайкой. Модель входит в категорию 2РМТ и поставляется под артикулом 50463.

Конструкция и материалы

Соединитель имеет 50 контактов типа «гнездо», при этом контакты выполнены извлекаемыми. Из них 43 контакта имеют диаметр 1 мм, а 7 контактов — диаметр 1,5 мм. Покрытие контактов — серебряное, материал контактов — латунь ЛС59-1. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет корпуса серый. Изолятор выполнен из карболита коричневого цвета. Сочленение с ответной частью производится резьбовым методом, резьба накидной гайки имеет размер M45 на 1,5 мм. Поляризация одношпоночная, герметичность конструкции отсутствует.

• Габаритные размеры: 51 на 59 мм.
• Диаметр корпуса: 51 мм.
• Монтаж электрический: пайка.
• Монтаж механический: объёмный.

Электрические параметры

Рабочее напряжение соединителя достигает 700 В. Электрическая прочность изоляции составляет 2300 В, а сопротивление изоляции — не менее 5000 МОм. Допустимый рабочий ток равен 4 А на контакт диаметром 1 мм и 8 А на контакт диаметром 1,5 мм. Общий ток на разъём достигает 190 А. Сопротивление контактов нормируется на уровне не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

Условия эксплуатации и ресурс

Климатическое исполнение В2.1 допускает работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. При температуре плюс 25 градусов Цельсия изделие сохраняет работоспособность при влажности 98 процентов. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем до 170 дБ и удары с ускорением до 500 g. Ресурс составляет 500 сочленений-расчленений, а наработка достигает 175 000 часов при температуре 80 градусов Цельсия на контакте.

Область применения

Благодаря сочетанию большого числа контактов, широкого диапазона рабочих температур и стойкости к вибрационным и ударным нагрузкам, розетка 2РМТ42КПЭ50Г2В1В применяется в кабельных соединениях промышленного и специального оборудования. Изделие подходит для монтажа пайкой в составе объёмных проводных сборок, где требуется поляризованное резьбовое сочленение и извлекаемые контакты. При выборе следует учитывать отсутствие герметичности и необходимость ответной части с соответствующей резьбой и одношпоночной поляризацией.
