Назначение и область применения

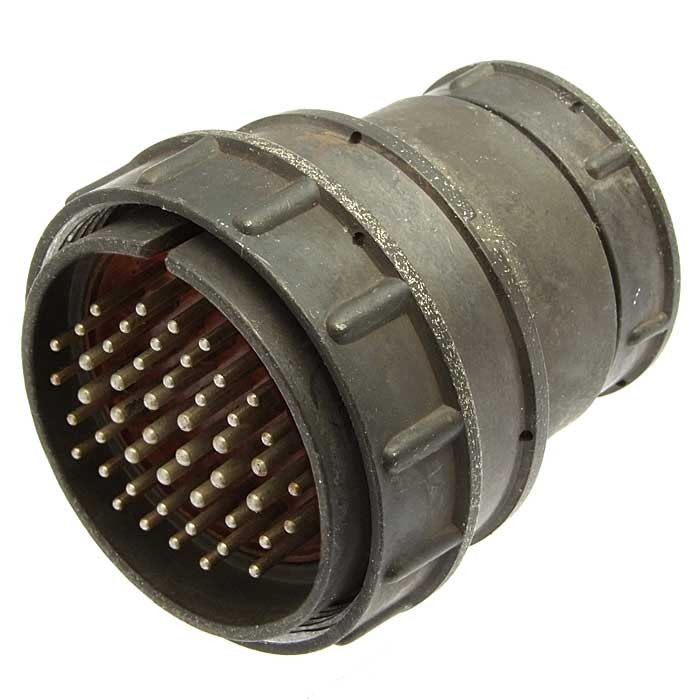

Разъём 2РМТ42КПЭ50Г2В1В «5» представляет собой цилиндрический низкочастотный соединитель кабельного типа и предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных комплексов, систем автоматизации и силовых распределительных устройств. Изделие рассчитано на работу с экранированным кабелем и обеспечивает надёжное разъёмное соединение в условиях воздействия вибрации, ударных нагрузок, повышенной влажности и значительных перепадов температур.

Разъём используется в оборонной промышленности и специальной технике, где предъявляются повышенные требования к стабильности электрических параметров и стойкости к внешним факторам. Приёмка «5» подтверждает соответствие изделия требованиям, установленным для комплектующих, применяемых в аппаратуре ответственного назначения. Кроме того, разъём востребован в промышленном оборудовании, на железнодорожном транспорте, в судовых электросистемах, энергетике и телекоммуникационной инфраструктуре.

Конструкция и технические характеристики

Соединитель относится к серии 2РМТ и выполнен с условным размером корпуса 42. Количество контактов составляет 50, при этом контактная группа является комбинированной и включает контакты диаметром 1 мм и 1,5 мм. Розетка кабельная имеет прямой патрубок с гайкой для экранированного кабеля и резьбовое соединение, что обеспечивает плотную фиксацию ответной части и защиту внутренних элементов от внешних воздействий. Корпус изготовлен из алюминиевого сплава, контакты-гнёзда выполнены из латуни ЛС59-1 с серебряным покрытием.

Основные электрические параметры изделия:

• номинальный ток для контактов диаметром 1 мм — до 5 А;
• номинальный ток для контактов диаметром 1,5 мм — до 10 А;
• рабочее напряжение переменного тока — до 700 В;
• рабочее напряжение постоянного тока — до 1000 В;
• сопротивление изоляции — не менее 5000 МОм;
• испытательное напряжение — до 1800 В эффективного значения;
• сопротивление контакта диаметром 1 мм — не более 2,5 мОм;
• сопротивление контакта диаметром 1,5 мм — не более 1,5 мОм.

Изделие соответствует нормам ГЕ0.364.126ТУ. Климатическое исполнение — УХЛ 2.1, что допускает эксплуатацию при температурах от минус 60 до плюс 100 градусов Цельсия, относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия и давлении от 133,32×10⁻¹² Па до 50,6×10⁴ Па.

Надёжность и стойкость к внешним воздействиям

Разъём рассчитан на длительную эксплуатацию в составе аппаратуры, работающей в сложных условиях. Подтверждённые показатели надёжности включают ресурс не менее 500 циклов соединения и наработку на отказ 175 000 часов при температуре 80 градусов Цельсия. Срок хранения составляет 15 лет, что позволяет использовать изделие в составе долговременных программ производства и ремонта оборудования.

Конструкция выдерживает воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные ударные нагрузки с ускорением до 5000 метров на секунду в квадрате, а также акустическое давление до 170 дБ. Эти характеристики подтверждают применимость разъёма в бортовой аппаратуре, подвижных объектах и промышленных установках с высоким уровнем механических нагрузок.

Маркировка и комплектация

Фактическая маркировка на корпусе изделия — 2РМ42К50Г2В1 ОС, что соответствует конструкторской документации и виду приёмки. Артикул товара — 4262. Год выпуска — 2026. Подробная информация о производителе и составе комплекта поставки уточняется по запросу.
