Назначение соединителя 2РМТ42КПЭ50Г2А1В «5»

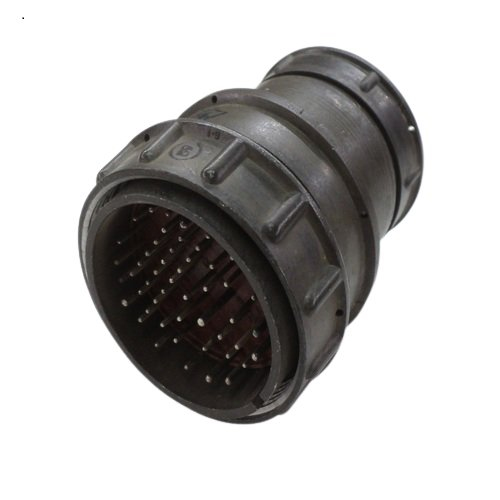

Соединитель 2РМТ42КПЭ50Г2А1В «5» представляет собой кабельную розетку цилиндрического типа, относящуюся к серии низкочастотных малогабаритных разъемов 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 В или 700 В в зависимости от типономинала. Розетка применяется для соединения и разъединения электрических цепей в различных видах электроаппаратуры специального и общего назначения, в том числе в радиоэлектронной аппаратуре, измерительных комплексах и промышленном оборудовании.

Кабельное исполнение с прямым патрубком и гайкой под экранированный кабель обеспечивает надежный монтаж как экранированных, так и неэкранированных кабелей. Соединитель рассчитан на объемный монтаж методом пайки. Сочленение с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное соединение и гарантирует однозначную ориентацию контактов.

Подтвержденные особенности и технические характеристики

Соединитель 2РМТ42КПЭ50Г2А1В «5» имеет условный размер корпуса 42 и оснащен 50 контактами с золотым покрытием. Золотое покрытие контактов обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред. Конструкция относится к всеклиматическому исполнению, что подтверждает возможность применения изделия в широком диапазоне климатических зон.

Ключевые параметры

• Тип соединителя: 2РМТ
• Условный размер корпуса: 42
• Тип корпуса: кабельный
• Вид патрубка: прямой
• Вид гайки патрубка: для экранированного кабеля
• Количество контактов: 50
• Тип изделия: розетка
• Покрытие контактов: золотое
• Теплостойкость: до 100 градусов Цельсия
• Исполнение: всеклиматическое

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4 А
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 8 А
• Суммарная токовая нагрузка: 190 А
• Максимальное рабочее напряжение: 560 В или 700 В
• Максимальное испытательное напряжение в нормальных условиях: 1850 В или 2300 В
• Максимальное испытательное напряжение при пониженном давлении: 350 В или 450 В
• Сопротивление контактов диаметром 1 мм: не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Емкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм

Условия эксплуатации и применение

Соединитель 2РМТ42КПЭ50Г2А1В «5» сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает повышенную относительную влажность до 98 процентов при температуре плюс 25 градусов Цельсия, что подтверждает его пригодность для тропического и морского климата. Рабочее пониженное давление составляет до 133,32 умножить на 10 в минус 12 степени Па, что допускает использование соединителя в условиях разреженной атмосферы и вакуумных системах.

Соединитель изготавливается по ГОСТ и имеет гарантийный срок хранения до 15 лет. Гарантийная наработка составляет от 1000 часов во всех режимах до 100000 часов в облегченном режиме. Приемка «5» подтверждает проведение полного контроля качества изделия на соответствие техническим условиям. Розетка применяется для объемного монтажа в стационарной и подвижной аппаратуре, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных электрических характеристик.
