Назначение соединителя

2РМТ42КПЭ30Ш2В1В представляет собой цилиндрический низкочастотный кабельный соединитель серии 2РМТ с прямым патрубком, предназначенный для работы с экранированным кабелем. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основная область использования — внутренний объёмный монтаж в аппаратуре радио- и электронного оборудования. Соединитель рассчитан на негерметичный монтаж при всеклиматическом исполнении в соответствии с действующими техническими условиями. По конструкции изделие близко к серии 2РМ и 2РМТ, выпускаемой по ГОСТ и техническим условиям.

Электрические параметры

Ключевые характеристики соединителя определяют его применимость в низкочастотных и среднечастотных схемах:

• Количество контактов — 30 штук.
• Максимальное рабочее напряжение — не более 560–700 В, что типично для исполнения 2РМ42КПЭ и 2РМТ42КПЭ.
• Максимальная токовая нагрузка на один контакт — не более 4,5 А.
• Суммарный ток при работе всех контактов — до 168 А.
• Сопротивление контактов — не более единиц мОм, вплоть до 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.

Такое сочетание параметров обеспечивает стабильную передачу сигнала и питания в цепях, где не предъявляются требования к сверхвысоким частотам, но важны надёжность и низкие потери.

Конструкция и особенности

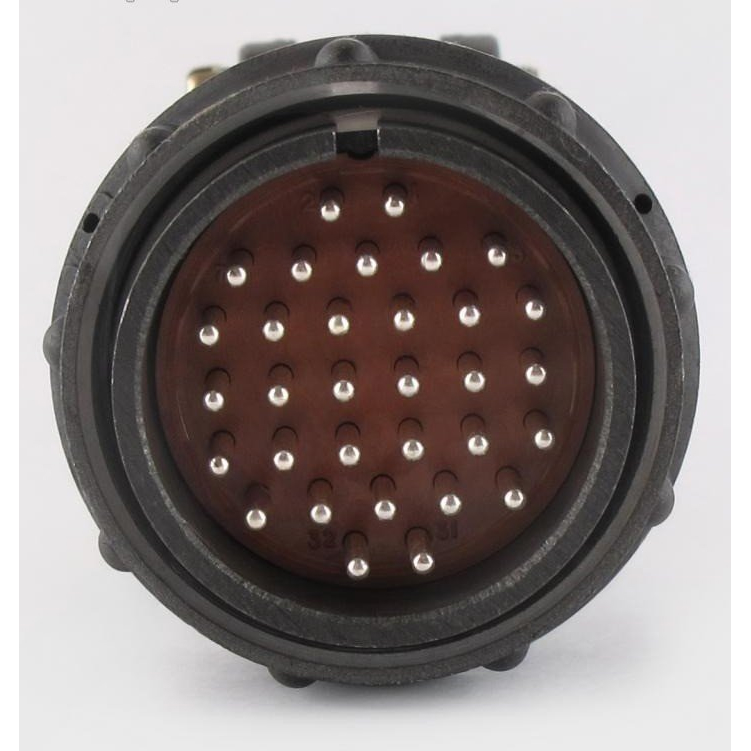

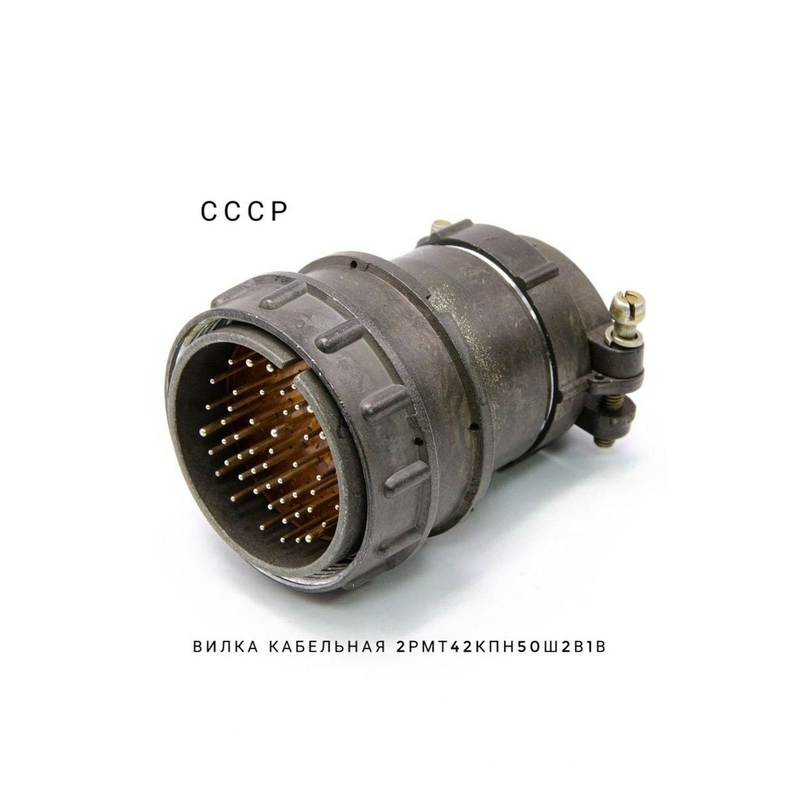

Разъём выполнен в виде кабельной вилки с прямым патрубком. В обозначении типа отражены особенности исполнения: «КП» означает кабельную прямую конструкцию, «Э» указывает на предназначение для экранированного кабеля.

Корпус изготавливается из металла и оснащён резьбовой фиксацией. Такое решение обеспечивает достаточную механическую прочность и допускает многократную коммутацию — до 500 сочленений и расчленений. Контакты имеют золотое или серебряное покрытие, что даёт хорошую коррозионную стойкость и стабильное переходное сопротивление на протяжении всего срока службы.

Условия эксплуатации

Соединитель рассчитан на работу в температурном диапазоне, характерном для всеклиматического исполнения, включая категорию УХЛ. Температура теплостойкости достигает 100 °C, а гарантированный срок сохраняемости составляет порядка 10–15 лет.

Изделие подходит для монтажа в стационарных и возимых устройствах, где важны надёжная экранировка кабеля и стабильное электрическое соединение при вибрациях и ударных нагрузках.

Применение

Благодаря экранированному исполнению и низкой межконтактной ёмкости соединитель востребован в бортовой и наземной радиоэлектронной аппаратуре, пультах управления, измерительных комплексах и других устройствах, где требуется подключение многожильного экранированного кабеля. Резьбовая фиксация и металлический корпус позволяют использовать вилку в условиях повышенных механических нагрузок без потери качества соединения.

Год выпуска

Изделие относится к периоду 80–84 годов, что соответствует отработанной и проверенной временем конструкции серии 2РМТ.
