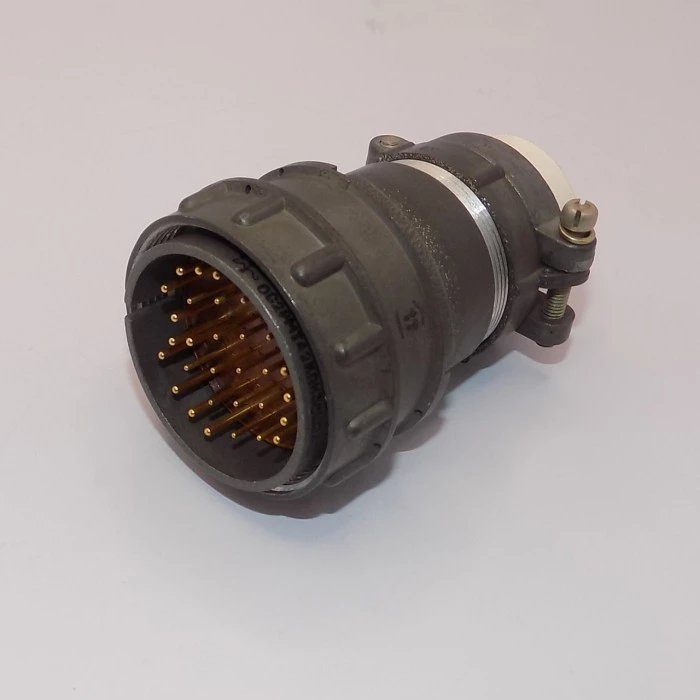

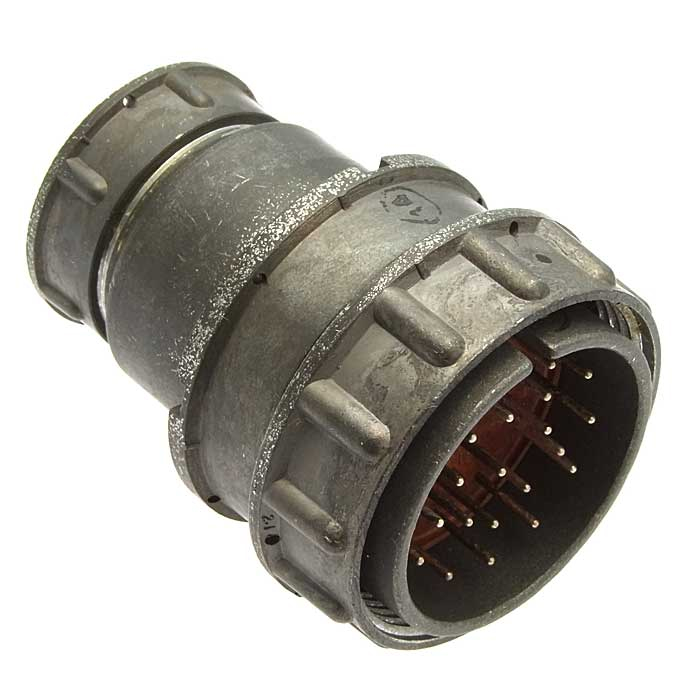

Назначение разъёма 2РМТ42КПЭ30Ш2В1В

2РМТ42КПЭ30Ш2В1В — это цилиндрический низкочастотный разъём, выпускаемый заводом «Элекон» (Ленинградская область, Россия). Изделие относится к серии 2РМТ и предназначено для соединения электрических цепей постоянного и переменного тока в промышленных и радиоэлектронных устройствах. Разъём обеспечивает надёжное многоконтактное соединение там, где требуется устойчивость к вибрации, ударным нагрузкам и сложным климатическим условиям.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ42КПЭ30Ш2В1В содержит полную информацию о конструкции и исполнении изделия:

• 2РМТ — серия низкочастотных цилиндрических разъёмов.
• 42 — диаметр корпуса посадочного размера, около 42 мм.
• К — кабельный разъём (вилка или розетка с кабельным выводом).
• ПЭ — прямой эластичный патрубок для кабеля.
• 30 — количество контактов, сочетание 2 (тип контактной группы).
• Ш2 — вилка, то есть кабельная часть разъёма с патрубком и гайкой.
• В1В — всеклиматическое (тропикоустойчивое) исполнение со стандартным диапазоном рабочих температур, повышенной стойкостью к влажности, серебряным покрытием контактов и теплостойкостью до +100 °С.

Разъём имеет металлический корпус и керамический или пластмассовый изолятор, в который устанавливаются контакты способом объёмной пайки. Контакты с серебряным покрытием обеспечивают хорошие электрические параметры и устойчивость к окислению. Год выпуска согласно данным каталога — 2017.

Технические характеристики

Количество контактов — 30. Допустимый ток и напряжение на один контакт соответствуют стандартам серии 2РМТ для низкочастотных применений: десятки ампер и сотни вольт. Сопротивление изоляции обычно не менее 5000 МОм, что обеспечивает высокую надёжность и малые токи утечки.

Электрическая прочность изоляции при рабочих напряжениях порядка 560–700 В составляет около 1850–2300 В в зависимости от конструкции и условий испытания. Ёмкость между контактами — порядка нескольких пикофарад, до 6 пФ, что характерно для низкочастотных разъёмов.

Условия эксплуатации и применение

Разъём рассчитан на работу в условиях вибрации и ударных нагрузок: многократный удар с пиковым ускорением до примерно 1000 м/с² и одиночный удар до 5000 м/с² короткой длительности. Линейное ускорение может достигать порядка 2000 м/с², что позволяет использовать изделие в подвижных и вибрирующих объектах.

Всеклиматическое исполнение В1В обеспечивает работоспособность при повышенной влажности, температурных перепадах и в тропическом климате. Разъём 2РМТ42КПЭ30Ш2В1В применяется в промышленном оборудовании, автоматике, радиостанциях, измерительных приборах и другом электронном оборудовании, где требуется надёжное многоконтактное соединение с устойчивостью к вибрации и сложным климатическим условиям.

Как правило, разъём используется в паре с соответствующей розеткой той же серии для формирования кабельного соединения между блоками и устройствами. Артикул изделия — 50462, категория — 2РМТ, производитель — Элекон.
