Назначение и область применения

Цилиндрический низкочастотный разъем 2РМТ42КПЭ30Ш2В1В предназначен для коммутации низкочастотных электрических цепей постоянного и переменного тока в составе кабельных соединений. Изделие относится к серии 2РМТ, конструкция которой предусматривает байонетный замок для быстрого и надежного соединения и разъединения, что особенно важно при эксплуатации в условиях ограниченного доступа и необходимости частого переподключения.

Разъем ориентирован на применение в авиационной и космической технике, включая бортовые системы самолетов, вертолетов, космических аппаратов и наземное обслуживающее оборудование. Высокая устойчивость к вибрационным и ударным нагрузкам обеспечивает стабильную работу электрических цепей в экстремальных условиях. Изделие также используется в военной и специальной технике, системах связи и управления, где предъявляются повышенные требования к надежности контактных соединений и сохранению электрических параметров.

Климатическое исполнение В1В по ГОСТ 15150-69 подтверждает пригодность разъема к эксплуатации на открытом воздухе и в неотапливаемых помещениях с естественной вентиляцией, подверженных воздействию атмосферных осадков, солнечной радиации, повышенной влажности и перепадов температур. Это делает изделие востребованным в промышленной аппаратуре, транспортных системах и стационарных установках, работающих в сложных климатических зонах, включая районы с умеренным и холодным климатом, а также сухие и влажные тропики.

Конструктивные особенности

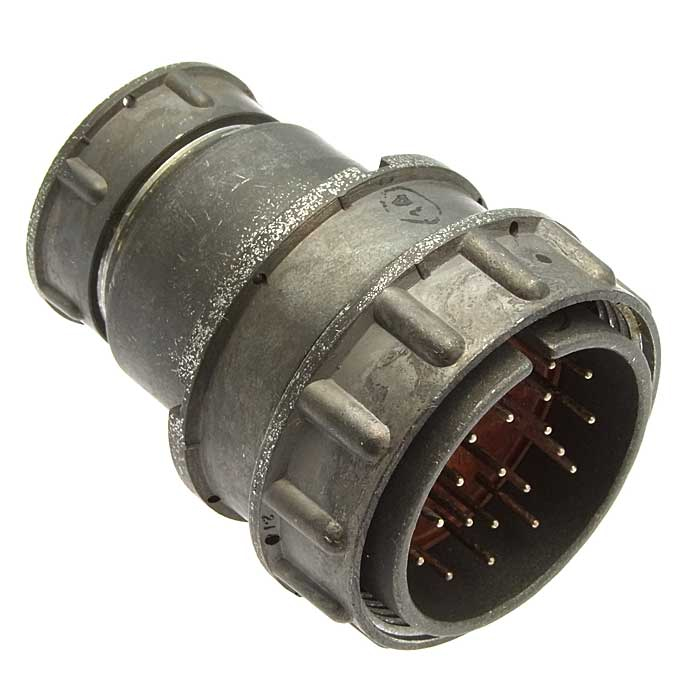

Разъем 2РМТ42КПЭ30Ш2В1В имеет цилиндрическую форму корпуса условного размера 42 и выполнен в кабельном варианте подключения. В маркировке изделия заложены следующие конструктивные параметры:

• Серия 2РМТ — цилиндрические низкочастотные разъемы с байонетным замком.
• Корпус 42 — условный размер корпуса, определяющий габаритные и присоединительные характеристики.
• Исполнение К — кабельный тип разъема.
• Патрубок ПЭ — прямой эластичный патрубок для герметизации кабельного ввода и защиты кабеля от перегибов в месте выхода из корпуса.
• Количество контактов — 30 штыревых контактов (вилка).
• Вариант исполнения 2 — поляризация конструктивного варианта.
• Покрытие контактов В — серебро, обеспечивающее высокую электропроводность и коррозионную стойкость.
• Климатическое исполнение В1В — всеклиматическое исполнение для эксплуатации в широком диапазоне внешних воздействующих факторов.

Байонетный замок гарантирует быстрое и надежное сочленение и расчленение без применения резьбовых соединений, что сокращает время монтажа и снижает вероятность неполного контакта. Эластичный патрубок ПЭ дополнительно защищает кабельный ввод от проникновения влаги и пыли, а также предотвращает повреждение кабеля при изгибах и вибрациях.

Технические и электрические характеристики

Разъем 2РМТ42КПЭ30Ш2В1В рассчитан на работу в низкочастотных цепях. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Типовые электрические параметры для серии 2РМТ включают:

• Рабочее напряжение — до 560 В амплитудного значения.
• Рабочий ток на контакт — до 5 А для малогабаритных контактов.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов сочленений и расчленений — не менее 500.
• Климатическое исполнение по ГОСТ 15150-69 — В1В, всеклиматическое.
• Типичный диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Допустимая относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.

Изделие обладает высокой механической прочностью и устойчивостью к вибрационным и ударным нагрузкам, что подтверждает его пригодность для ответственных применений в бортовой аппаратуре и подвижных наземных комплексах. Герметичность соединения достигается за счет конструкции корпуса, эластичного патрубка и применяемых уплотнительных элементов, что позволяет эксплуатировать разъем в условиях повышенной запыленности и влажности без снижения электрических характеристик.

Производство и подтвержденные особенности

Производителем изделия является АО «Завод Элекон». Данная модель выпускалась в период 2015–2026 годов, что подтверждается каталогами поставщиков. Принадлежность к серии 2РМТ определяет совместимость с ответными частями этого же типоразмера и конструктивного исполнения, а также соответствие общепринятым требованиям к цилиндрическим низкочастотным разъемам отечественного производства.

Разъем 2РМТ42КПЭ30Ш2В1В применяется в составе кабельных сборок и жгутов, где требуется надежная коммутация с защитой от самопроизвольного разъединения под воздействием внешних механических факторов. Конструкция рассчитана на длительную эксплуатацию без необходимости периодического обслуживания контактных групп, что снижает затраты на техническое сопровождение оборудования.

Изделие не содержит в маркировке указаний на ограничения по типу кабеля, что позволяет подбирать кабель с учетом требований конкретного применения по сечению жил, диаметру внешней оболочки и условиям прокладки. Прямой эластичный патрубок обеспечивает корректный ввод круглого кабеля и сохранение герметичности в месте соединения с корпусом разъема.
