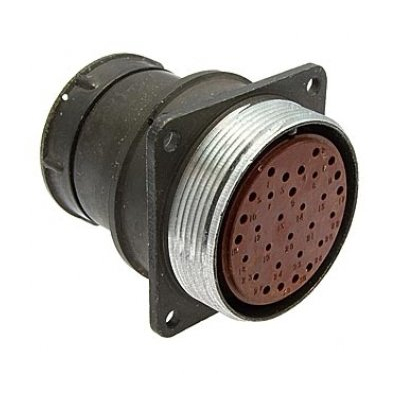

Разъём 2РМТ42КПЭ30Ш2В1В «5» относится к низкочастотным цилиндрическим соединителям серии 2РМТ, предназначенным для работы в цепях постоянного и переменного тока, в том числе на частотах до нескольких МГц.

Расшифровка обозначения

• 2РМТ42 — серия низкочастотных цилиндрических соединителей; условный размер 42.

• КПЭ — вилка кабельная, прямой патрубок, для экранированного кабеля.

• 30 — общее число контактов 30.

• Ш2 — вилка (Ш) с конфигурацией контактов «2» (в большинстве каталогов под «2» понимается комбинация контактов диаметром 1 мм и 1,5 мм; для «5» — все контакты 1,5 мм).

• В1В — покрытие серебро (В), теплостойкость до 100 °C (1), всеклиматическое исполнение (В).

• «5» — код конфигурации, указывающий, что все контакты диаметром 1,5 мм.

Основные электрические характеристики

• Токовая нагрузка:

  • на одиночный контакт диаметром 1,5 мм — до 9 А;

  • суммарная нагрузка на весь соединитель — до примерно 168 А.

• Напряжение:

  • максимальное рабочее напряжение контактов 1,5 мм — до 560 В, для части конфигураций серии (в зависимости от типа контактов) — до 700 В;

  • испытательное напряжение изоляции — порядка 1850–2300 В в нормальных условиях.

• Емкость и изоляция:

  • емкость между соседними контактами не более 6 пФ;

  • сопротивление изоляции не менее 5000 МОм.

Механические и климатические параметры

• Сочленение — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает устойчивую ориентацию и предотвращает неправильное включение.

• Климатическое исполнение В1В рассчитано на эксплуатацию в широком диапазоне температур, включая повышенную влажность и другие жесткие климатические условия, с теплостойкостью до +100 °C.

• Прочность к механическим воздействиям:

  • допускаются вибрации и ударные нагрузки повышенного уровня (до нескольких тысяч м/с² при кратковременных импульсах), что характерно для авиационных и военных применений.

  • количество допустимых сочленений‑расчленений — не менее 500 циклов.

Применение

Соединитель 2РМТ42КПЭ30Ш2В1В «5» используется в распределительных и кабельных соединениях бортовых и стационарных систем: радиоэлектроника, авиационное и судовое оборудование, промышленная автоматика, где требуются надежные низкочастотные цепи с высокой механической и климатической стойкостью.

Мы можем расписать по нему таблицу по контактам (диаметр 1,5 мм, допустимый ток, сопротивление контакта и т.п.) отдельно.
