Назначение и область применения соединителя 2РМТ42КПЭ30Ш2А1

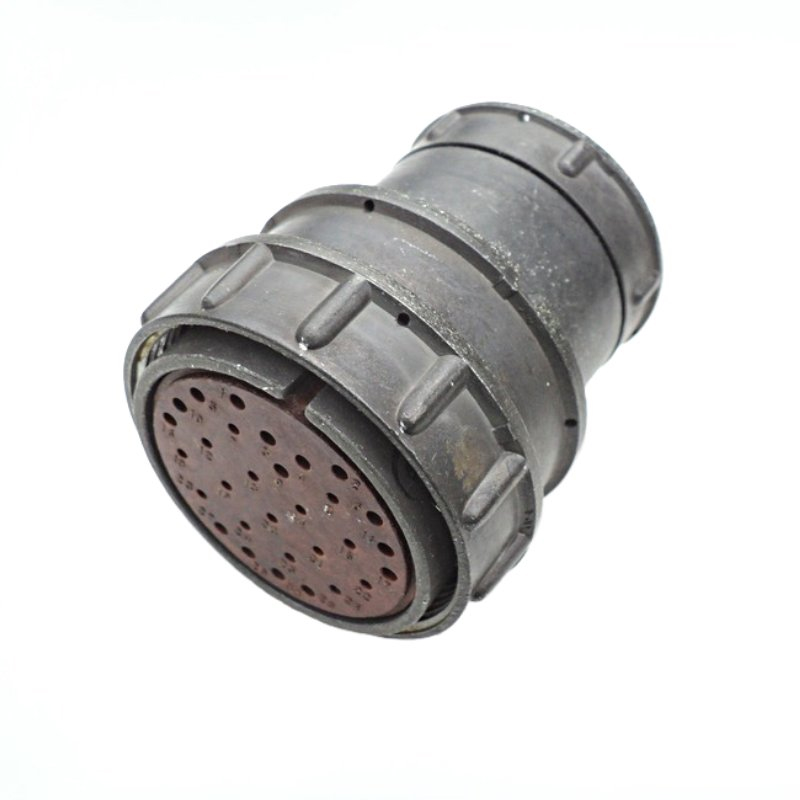

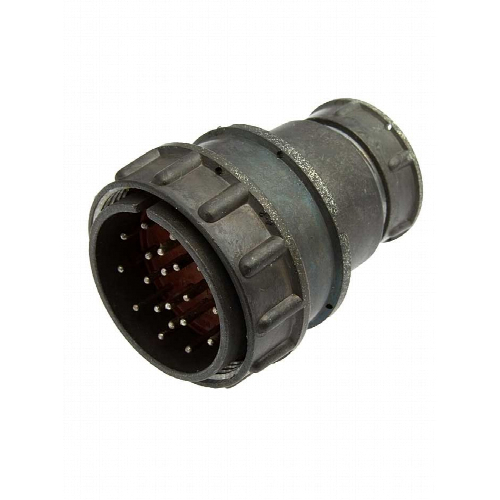

Цилиндрический низкочастотный тропикоустойчивый соединитель 2РМТ42КПЭ30Ш2А1 предназначен для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие применяется во всеклиматическом исполнении для внутреннего монтажа в оборудовании специального и общего назначения, включая технику, эксплуатируемую в сложных климатических условиях. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории 2РМТ и представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля, оснащённую 30 контактами.

Конструкция соединителя обеспечивает надёжную резьбовую фиксацию, что исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Изделие совместимо с ответными розетками серии 2РМТ соответствующего типоразмера и сочетания контактов. Соединитель используется в составе аппаратуры, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров контакта.

Технические характеристики и особенности конструкции

Соединитель 2РМТ42КПЭ30Ш2А1 обладает следующими подтверждёнными характеристиками:

• Рабочее напряжение — до 700 В в цепях постоянного и переменного тока.
• Максимальная частота — 3 МГц.
• Допустимый ток на контакт — до 15 А при диаметре контакта 1,5 мм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество контактов — 30.
• Устойчивость к вибрационным нагрузкам — диапазон частот от 1 до 5000 Гц при ускорении до 50 g.
• Устойчивость к ударным нагрузкам — до 500 g.
• Срок службы — до 15 лет.
• Наработка — не менее 1000 часов.
• Количество циклов сочленения-расчленения — до 500.

Изделие соответствует требованиям ГОСТ 15150-69 в части всеклиматического исполнения. Контакты соединителя имеют серебряное или золотое покрытие, что обеспечивает низкое переходное сопротивление и защиту от коррозии. Корпус выполнен с учётом тропикоустойчивого исполнения, что подтверждает пригодность изделия к эксплуатации в условиях повышенной влажности и агрессивных сред.

Расшифровка обозначения

Маркировка 2РМТ42КПЭ30Ш2А1 содержит полную информацию о конструктивных особенностях изделия:

• 2РМТ — тип соединителя, негерметичное тропикоустойчивое исполнение.
• 42 — условный размер корпуса.
• КПЭ — кабельный корпус, прямой патрубок, экранированный вариант.
• 30 — количество контактов.
• Ш2 — вилка второго сочетания контактов.
• А1 — модификация с теплостойкостью до 100 градусов Цельсия и всеклиматическим исполнением.

Расшифровка позволяет точно идентифицировать изделие и подобрать ответную часть для формирования полноценного разъёмного соединения.

Эксплуатационные параметры и надёжность

Соединитель ориентирован на длительную эксплуатацию в составе оборудования, подверженного механическим и климатическим воздействиям. Резьбовая фиксация обеспечивает сохранение целостности соединения при вибрациях и ударах, а материалы корпуса и покрытия контактов гарантируют стабильную работу в широком диапазоне температур. Изделие рассчитано на внутренний монтаж и не предназначено для герметичного применения.

Благодаря сочетанию 30 контактов, токовой нагрузке до 15 А на контакт и рабочему напряжению до 700 В, соединитель подходит для коммутации силовых и сигнальных цепей средней мощности. Подтверждённый ресурс в 500 циклов сочленения-расчленения допускает периодическое переключение соединений при обслуживании и перенастройке аппаратуры без потери качества контакта.
