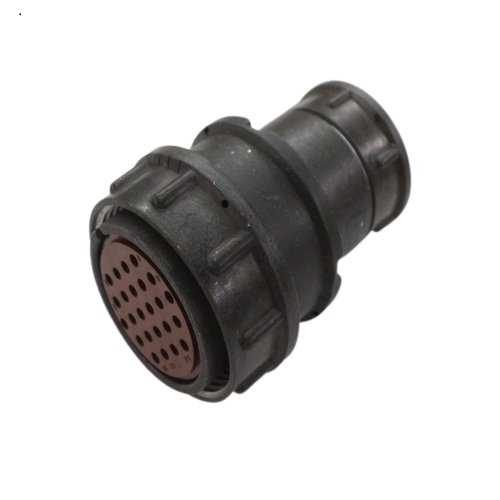

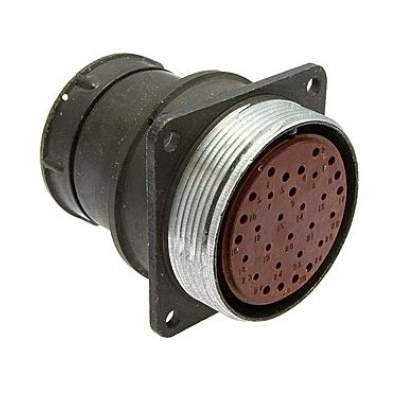

Соединитель 2РМТ42КПЭ30Г2В1В «5» — это низкочастотный цилиндрический разъём‑розетка общепромышленного ряда 2РМТ, рассчитанный на высоконадёжное соединение в жёстких климатических и механических условиях.

Расшифровка обозначения

• 2РМТ — ряд низкочастотных цилиндрических разъёмов с резьбовой фиксацией.

• 42 — условный размер (диаметр корпуса).

• КПЭ — кабельный соединитель экранированный с прямым патрубком.

• 30 — количество контактов (30‑контактная розетка).

• Г2В1В — всеклиматическое исполнение «В2.1» по ГОСТ 15150‑69, с серебряным покрытием контактов и температурным классом +100 °C.

• «5» — обозначение приёмки/категории качества по техническим условиям (в частности ГЕ0.364.126ТУ).

Основные электрические параметры

• Ток на одиночный контакт:

  • для контактов диаметром 1 мм — до 4,5 А;

  • для контактов диаметром 1,5 мм — до 9 А.

• Максимальная суммарная нагрузка по току — порядка 168 А.

• Рабочее напряжение:

  • для контактов 1 мм — до 700 В;

  • для контактов 1,5 мм — до 560 В.

• Сопротивление контакта не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм), сопротивление изоляции больше 5000 МОм.

• Емкость между контактами — не более 6 пФ.

Условия эксплуатации

• Температурный диапазон: от −60 °C до +100 °C (рабочий), возможны кратковременные перегревы до +180 °C.

• Влажность окружающей среды до 98% при температуре +35…+40 °C.

• Устойчив к изменению атмосферного давления, включая пониженное и повышенное рабочее давление.

• Выдерживает механические удары и вибрацию, число сочленений‑расчленений до 500 циклов, минимальная наработка — не менее 1000 часов, срок сохраняемости — до 15 лет.

Конструкция и применение

• Корпус кабельный, с прямым патрубком, резьбовая фиксация; предназначен для внутреннего монтажа в корпуса оборудования.

• Используется в промышленных, энергетических и специальных системах, где требуется надёжное соединение с экранированными кабелями в сложных климатических и ударно‑вибрационных условиях.

Мы можем подробно расписать схему расположения контактов или подобрать типовые аналоги по габаритам и числу контактов.
