Назначение и область применения

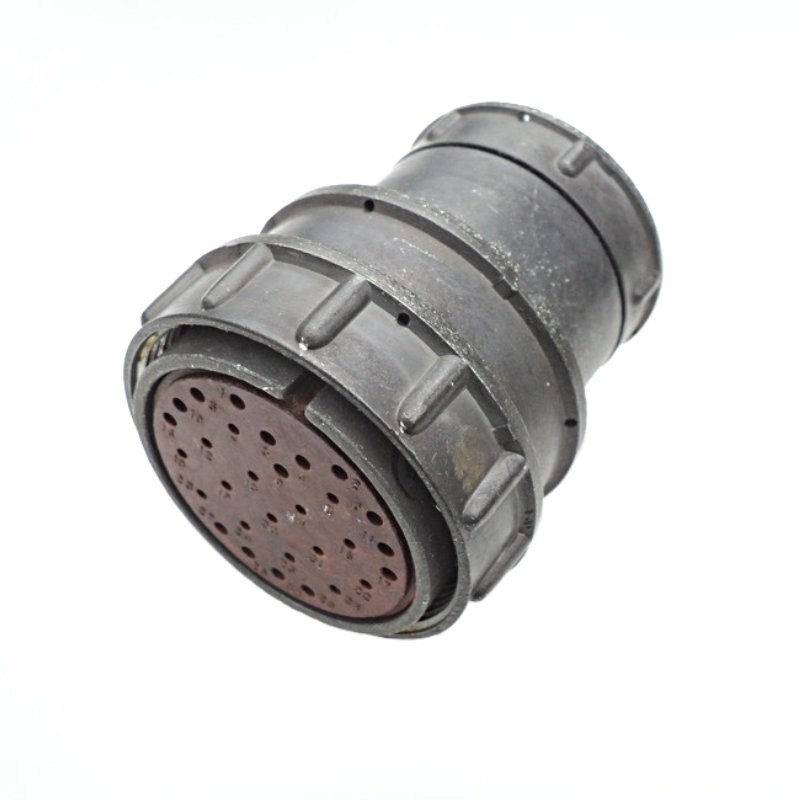

Кабельная розетка 2РМТ42КПЭ30Г2А1В «5» предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем автоматики и промышленного оборудования, где требуется надежное разъемное соединение с экранированным кабелем.

Конструкция предусматривает прямой патрубок для экранированного кабеля, что упрощает монтаж и обеспечивает корректную заделку экранирующей оплетки. Соединитель рассчитан на внутренний объемный монтаж и подходит для эксплуатации в стационарных и подвижных установках.

Ключевые особенности

Изделие относится к негерметичным всеклиматическим соединителям и сохраняет заявленные характеристики в широком диапазоне внешних воздействий. Розетка имеет 30 контактов с комбинированным сочетанием диаметров 1 мм и 1,5 мм, что позволяет распределять силовые и сигнальные цепи в одном корпусе. Контакты имеют золотое покрытие, обеспечивающее стабильное переходное сопротивление и защиту от коррозии.

Климатическое исполнение В2.1 подтверждает пригодность изделия для эксплуатации при высокой влажности и значительных перепадах температуры. Кабельная розетка выдерживает нагрев до плюс 100 градусов Цельсия без потери механической прочности и электрических параметров.

Электрические параметры

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 4,5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 9 А.
• Максимальная суммарная токовая нагрузка: 168 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм: 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм: 560 В.

Условия эксплуатации

• Температурный диапазон: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Относительная влажность при температуре плюс 35 градусов Цельсия: до 98 процентов.

Практическое применение

Розетка 2РМТ42КПЭ30Г2А1В «5» используется в электрических системах, где необходимо прочное соединение с экранированным кабелем при значительном количестве цепей. Комбинация контактов двух диаметров позволяет одновременно передавать управляющие сигналы и питание исполнительных устройств. Золотое покрытие контактов снижает вероятность окисления и обеспечивает стабильную работу при малых токах.

Изделие подходит для монтажа в блоках с ограниченным внутренним пространством: прямой патрубок позволяет размещать кабель без дополнительных изгибов непосредственно у корпуса соединителя. Возможность работы при частотах до 3 МГц расширяет сферу применения в высокочастотных цепях и импульсной технике.
