Назначение и область применения

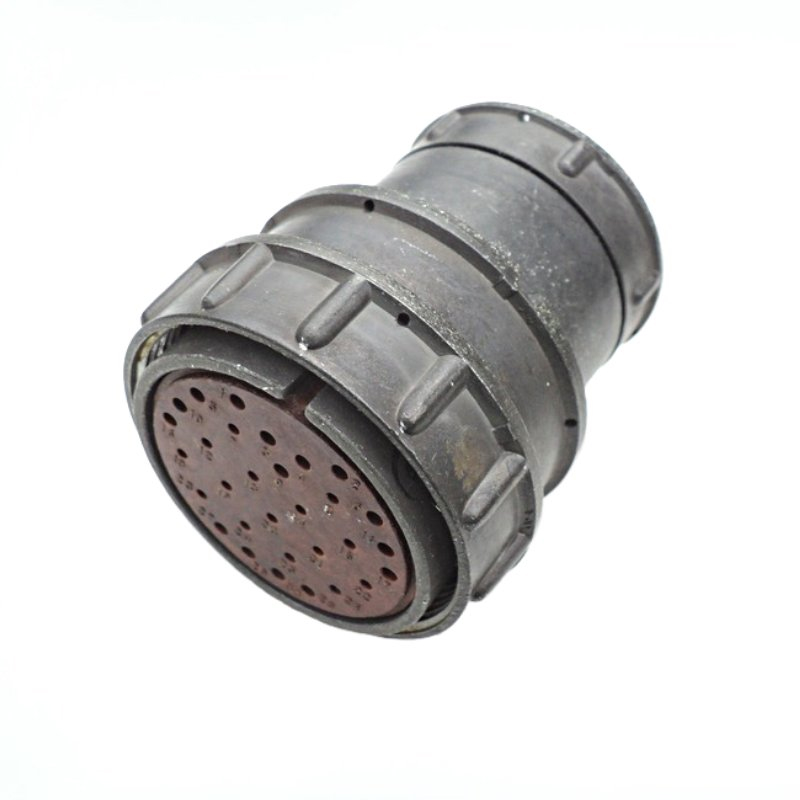

Розетка 2РМТ42КПЭ30Г2А1В «5» является частью серии соединителей 2РМТ и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие ориентировано на внутренний монтаж и применяется в составе кабельных соединений, где требуется устойчивое и долговечное подключение с защитой от внешних воздействий. Благодаря всеклиматическому исполнению розетка может эксплуатироваться в широком диапазоне условий окружающей среды.

Соединитель подходит для использования в различных электрических системах промышленного и специального назначения. Конструкция с кабельным типом корпуса и прямым патрубком обеспечивает удобный подвод кабеля, а наличие гайки для экранированного кабеля позволяет применять изделие в цепях, где требуется экранирование от электромагнитных помех.

Технические характеристики

Розетка 2РМТ42КПЭ30Г2А1В «5» относится к негерметичным соединителям всеклиматического исполнения, соответствующим техническим условиям АШДК.434410.062ТУ. Основные параметры изделия:

• Количество контактов: 30
• Рабочее напряжение: не более 700/560 В
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4,5 А
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 9 А
• Максимальная общая токовая нагрузка: не более 168 А
• Покрытие контактов: золото
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия

Сочетание контактов двух диаметров — 1,0 мм и 1,5 мм — расширяет возможности применения розетки в цепях с различными токовыми нагрузками. Золотое покрытие контактов обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о конструктивных особенностях соединителя:

• 2РМТ — тип соединителя, серия 2РМТ
• 42 — условный размер корпуса
• К — кабельный тип корпуса
• П — прямой патрубок
• Э — гайка для экранированного кабеля
• 30 — количество контактов
• Г — розетка
• 2 — сочетание контактов диаметром 1,0 мм и 1,5 мм
• А — покрытие контактов золото
• 1 — теплостойкость до 100 градусов Цельсия
• В — всеклиматическое исполнение

Эксплуатационные особенности

Розетка рассчитана на работу при температурах от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать её в условиях как холодного, так и жаркого климата. Всеклиматическое исполнение подтверждает пригодность изделия для эксплуатации в различных климатических зонах без потери рабочих характеристик.

Кабельный тип корпуса с прямым патрубком и гайкой для экранированного кабеля обеспечивает надёжную фиксацию кабельной сборки и защиту места соединения. Конструкция ориентирована на внутренний монтаж, что следует учитывать при проектировании оборудования и прокладке кабельных трасс.

Изделие соответствует техническим условиям АШДК.434410.062ТУ и применяется в электрических системах, требующих стабильного подключения с повышенной износостойкостью контактных пар. Золотое покрытие контактов, теплостойкость до 100 градусов Цельсия и продуманная конструкция корпуса делают розетку 2РМТ42КПЭ30Г2А1В «5» востребованным компонентом в составе ответственных электрических соединений.
