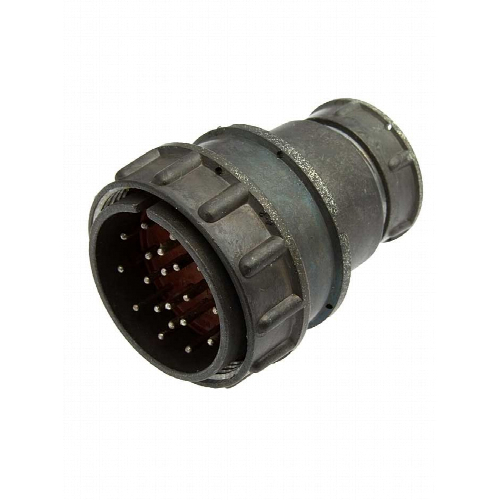

2РМТ42КПЭ0Ш2В1В «5» Элекон

Цена:

850 ₽

Производитель: Элекон

Технические характеристики

Разъем 2РМТ42КПЭ0Ш2В1В «5» (Элекон) — это цилиндрический низкочастотный разъем серии 2РМТ , выполненный по ГОСТ/ТУ для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

2РМ — род/серия разъема (цилиндрический низкочастотный, резьбовая стыковка).
Т — конструктивное исполнение (твердая, нескладная изоляция, обычно для более жестких условий).
42 — типоразмер (номер Г‑размера, определяет габариты и количество возможных контактов).
К — кабельный (кабельный соединитель, как правило, вилка или розетка для подключения кабеля).
П — наличие поляризации (ключа‑ориентатора, исключающего неправильное сочленение).
Э — вид электрического сочленения (вилка, розетка или, как в данном случае, «0» — особое обозначение варианта исполнения).
Ш2 — тип присоединения: штепсельный (штыревые или гнёздовые контакты) с номером модификации.
В1В — исполнение корпуса: винтовой кожух , вертикальное расположение (прямой выступающий кабель, иногда с уплотнением).
«5» — код приемки/качества по ОТК (уровень контроля и приемки, без указания на серийность или партию).

Этот разъем применяется для цилиндрических кабельных соединений в электротехнических и радиоэлектронных устройствах, в том числе в промышленных и военных/спец‑изделиях. Корпус обычно выполнен из металла с карболитовым или аналогичным изолятором, обеспечивающим механическую прочность и устойчивость к вибрациям.

Разъемы серии 2РМТ рассчитаны на стандартные режимы эксплуатации:

рабочий ток на контакт — обычно от 4 до нескольких десятков ампер (для типоразмера 42‑го габарита значения близки к верхнему диапазону серии);
рабочее напряжение — обычно в диапазоне сотен вольт постоянного или переменного тока;
рабочий диапазон температур — примерно от минус 60 до плюс 85–100 °С, в зависимости от конкретной модификации.

Кабельное исполнение КП : разъем предназначен для подключения многожильного кабеля с пайкой или обжимом контактов;
Поляризация (П) : исключает ошибочное сочленение при соединении с соответствующей парой разъема;
Винтовой кожух В1В : обеспечивает надежную фиксацию кабеля и экранирование, а также защиту от выдергивания и частичную герметизацию;
Исполнение «0» по Э : может указывать на специфическую компоновку контактов или вариант «вилка/розетка» для данного типоразмера 42.

Если уточните, вилка это или розетка (по документации или монтажной схеме), можно разобрать конкретную схему подключения контактов и рекомендации по монтажу на кабель.

Описание

Назначение разъема

Разъем 2РМТ42КПЭ0Ш2В1В «5» производства Элекон — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выпускается по ГОСТ и техническим условиям и применяется там, где требуется надежное механическое соединение кабеля с ответной частью при воздействии вибраций, перепадов температур и других эксплуатационных нагрузок.

Основное назначение — организация цилиндрического кабельного соединения в электротехнических и радиоэлектронных устройствах, включая промышленную аппаратуру и изделия специального назначения. Резьбовая стыковка элементов серии 2РМ обеспечивает плотный и стабильный контакт, устойчивый к самоотвинчиванию.

Расшифровка обозначения

Маркировка 2РМТ42КПЭ0Ш2В1В построена по стандартной схеме, где каждая группа символов отражает определенную характеристику исполнения:

2РМ — серия и род разъема: цилиндрический низкочастотный соединитель с резьбовой стыковкой.
Т — конструктивное исполнение с твердой, нескладной изоляцией, рассчитанное на более жесткие условия эксплуатации.
42 — типоразмер, определяющий габариты корпуса и возможное количество контактов.
К — кабельное исполнение, то есть подключение многожильного кабеля.
П — наличие поляризации, то есть ключа-ориентатора, исключающего неправильное сочленение.
Э — вид электрического сочленения; символ 0 обозначает особый вариант исполнения.
Ш2 — штепсельный тип присоединения с номером модификации.
В1В — винтовой кожух с вертикальным расположением и прямым выступающим кабелем.
«5» — код приемки по ОТК, отражающий уровень контроля качества.

Конструктивные особенности

Корпус и изоляция

Корпус разъема выполнен из металла, что обеспечивает механическую прочность, устойчивость к вибрациям и частичное экранирование соединения. Изолятор изготовлен из карболита или аналогичного материала, сохраняющего электроизоляционные свойства при нагреве и механических нагрузках.

Кабельное исполнение

Исполнение КП рассчитано на подключение многожильного кабеля с пайкой или обжимом контактов. Винтовой кожух В1В надежно фиксирует кабель, защищает его от выдергивания, обеспечивает экранирование и частичную герметизацию зоны ввода.

Поляризация и сочленение

Наличие поляризации П исключает ошибочное сочленение с ответной частью. Это особенно важно в многоконтактных схемах, где неправильное подключение может привести к повреждению аппаратуры.

Область применения

Разъем применяется в цилиндрических кабельных соединениях электротехнических и радиоэлектронных устройств, в том числе в промышленных и специальных изделиях. Серия 2РМТ рассчитана на стандартные режимы эксплуатации:

рабочий ток на контакт — от 4 ампер до нескольких десятков ампер, для типоразмера 42 значения близки к верхнему диапазону серии;
рабочее напряжение — обычно в диапазоне сотен вольт постоянного или переменного тока;
рабочий диапазон температур — примерно от минус 60 до плюс 85–100 градусов Цельсия в зависимости от конкретной модификации.

Для точного определения схемы подключения контактов и рекомендаций по монтажу на кабель необходимо уточнить по документации, является ли данное изделие вилкой или розеткой. Приемка «5» подтверждает прохождение контроля отдела технического контроля.
