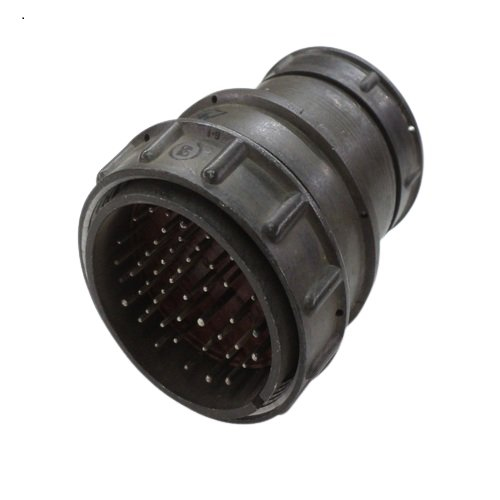

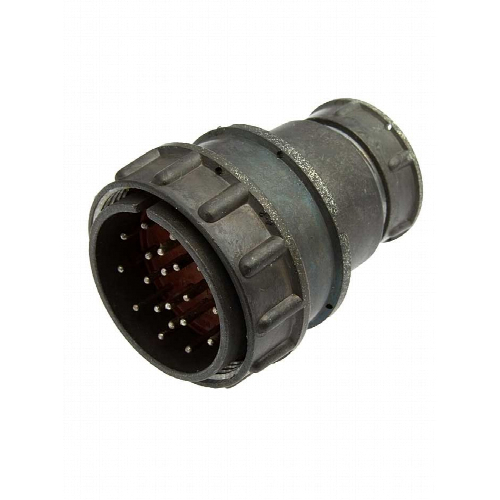

2РМТ42КПЭ0Ш2В1В «5»

Цена:

800 ₽

Технические характеристики

2РМТ42КПЭ0Ш2В1В

2РМТ42КПЭ0Ш2В1В — это цилиндрический низкочастотный электрический соединитель (вилка кабельная) из серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение

Он используется для надежного соединения и разъединения электрических цепей, проводов, кабелей или блоков в электро- и радиоаппаратуре специального и общего назначения. Конструкция включает блочный или кабельный корпус с резьбовой фиксацией, подходит для внутреннего объемного монтажа пайкой.

Технические характеристики

Максимальное рабочее напряжение достигает 700 В, с электрической прочностью изоляции до 2300 В. Токовая нагрузка на одиночные контакты: 4 А (диаметр 1 мм) или 8 А (1,5 мм), суммарная на соединитель — около 190 А. Сопротивление контактов не превышает 5 мОм (1 мм) или 2,5 мОм (1,5 мм), изоляции — не менее 5000 МΩ.

Условия эксплуатации

Всеклиматическое исполнение (В2.1) позволяет работать при температурах от -60°C до +100°C (с кратковременным нагревом до +180°C). Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 1000 м/с² и давление от 1,2·10⁴ Па до 50,6·10⁴ Па. Масса изделия — около 54 г.

Описание

Назначение соединителя 2РМТ42КПЭ0Ш2В1В «5»

Цилиндрический низкочастотный электрический соединитель 2РМТ42КПЭ0Ш2В1В «5» представляет собой кабельную вилку серии 2РМТ и предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие используется для надежного соединения и разъединения электрических цепей, проводов, кабелей или отдельных блоков в электро- и радиоаппаратуре специального и общего назначения.

Конструкция соединителя включает кабельный или блочный корпус с резьбовой фиксацией, что обеспечивает плотное и устойчивое к вибрационным нагрузкам сочленение ответных частей. Монтаж осуществляется внутренним объемным способом с применением пайки, благодаря чему контактные соединения сохраняют стабильность электрических параметров даже при длительной эксплуатации в жестких условиях.

Подтверждённые технические особенности

Соединитель 2РМТ42КПЭ0Ш2В1В «5» обладает следующими подтверждёнными электрическими характеристиками:

Максимальное рабочее напряжение — до 700 В.
Электрическая прочность изоляции — до 2300 В.
Токовая нагрузка на одиночные контакты — 4 А при диаметре контакта 1 мм и 8 А при диаметре 1,5 мм.
Суммарная токовая нагрузка на соединитель — около 190 А.
Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
Сопротивление изоляции — не менее 5000 МОм.

Масса изделия составляет около 54 г. Подобное сочетание параметров позволяет применять соединитель в цепях с высокими требованиями к стабильности контактного сопротивления и уровню изоляции.

Условия эксплуатации и механическая устойчивость

Изделие выполнено во всеклиматическом исполнении В2.1 и рассчитано на работу в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременным нагревом до плюс 180 градусов Цельсия. Это позволяет использовать соединитель как в условиях умеренного климата, так и при значительных отрицательных температурах.

Конструкция устойчива к следующим механическим воздействиям:

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
Механические удары с ускорением до 1000 метров на секунду в квадрате.
Пониженное и повышенное атмосферное давление в пределах от 1,2 на 10 в четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Резьбовая фиксация корпуса и кабельное исполнение обеспечивают сохранение целостности соединения при работе оборудования в условиях вибрации и ударных нагрузок.

Применение

Соединитель 2РМТ42КПЭ0Ш2В1В «5» ориентирован на монтаж в аппаратуре, где требуется разборное электрическое соединение кабельных линий с корпусными или приборными ответными частями. Он применяется в составе электронных и радиоэлектронных устройств, измерительной аппаратуры, блоков питания и коммутационного оборудования.

Вариант приёмки «5» соответствует установленной категории контроля и приёмки, предусмотренной для изделий данной серии. Соединитель сохраняет заявленные параметры при условии соблюдения правил монтажа пайкой и эксплуатации в пределах указанных температурных, механических и электрических режимов.
