Назначение и область применения

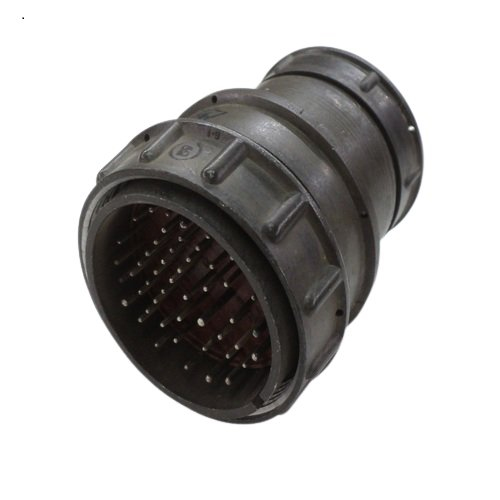

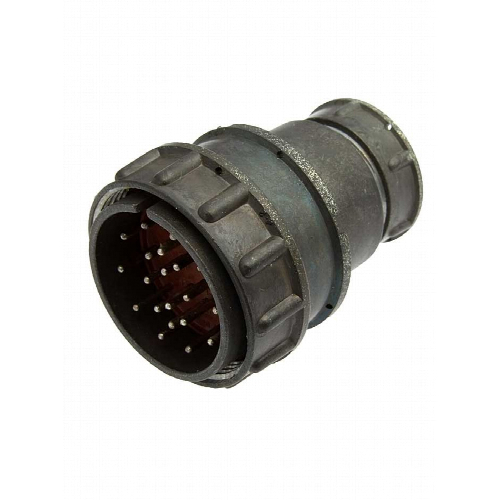

Цилиндрический низкочастотный электрический соединитель 2РМТ42КПЭ0Ш2В1 «5» относится к серии 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие выполнено в тропикоустойчивом всеклиматическом исполнении и рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и подвижных установок, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Резьбовая фиксация обеспечивает плотное сочленение вилки и розетки, исключая самопроизвольное разъединение при вибрационных и ударных нагрузках. Экранированный вариант исполнения с прямым кабельным патрубком позволяет применять соединитель в схемах с повышенными требованиями к помехозащищённости и стабильности сигнала.

Расшифровка обозначения

Маркировка 2РМТ42КПЭ0Ш2В1 содержит информацию о конструктивных особенностях изделия:

• 2РМТ — серия цилиндрических низкочастотных соединителей тропикоустойчивого исполнения;
• 42 — условный размер корпуса, диаметр около 42 мм;
• К — кабельное исполнение;
• П — прямой патрубок;
• Э — экранированный вариант;
• 0Ш2 — количество контактов и тип, ориентировочно 30 контактов с шинуровкой;
• В1 — всеклиматическое исполнение с теплостойкостью до +100 °С.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В и суммарную токовую нагрузку до 190 А. Допустимый ток на одиночный контакт зависит от диаметра контактного элемента: для контактов диаметром 1 мм он составляет 4–4,5 А, для контактов диаметром 1,5 мм — 8–9 А.

Электрические параметры изделия:

• сопротивление контактов — до 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — до 2300 В;
• ёмкость между соседними контактами — не более 6 пФ.

Условия эксплуатации

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 °С до плюс 100 °С, что подтверждает всеклиматическое исполнение по ГОСТ 15150-69. Конструкция выдерживает интенсивные механические воздействия: вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с², многократные удары с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с².

Изделие пригодно для работы в условиях пониженного давления до 10 в минус двенадцатой степени миллиметров ртутного столба и повышенного давления до 5 кгс/см². Благодаря сочетанию герметичности, стойкости к климатическим факторам и механической прочности соединитель подходит для ответственных применений в бортовой аппаратуре, полевых системах связи и промышленных установках с жёсткими условиями эксплуатации.
