Назначение и область применения

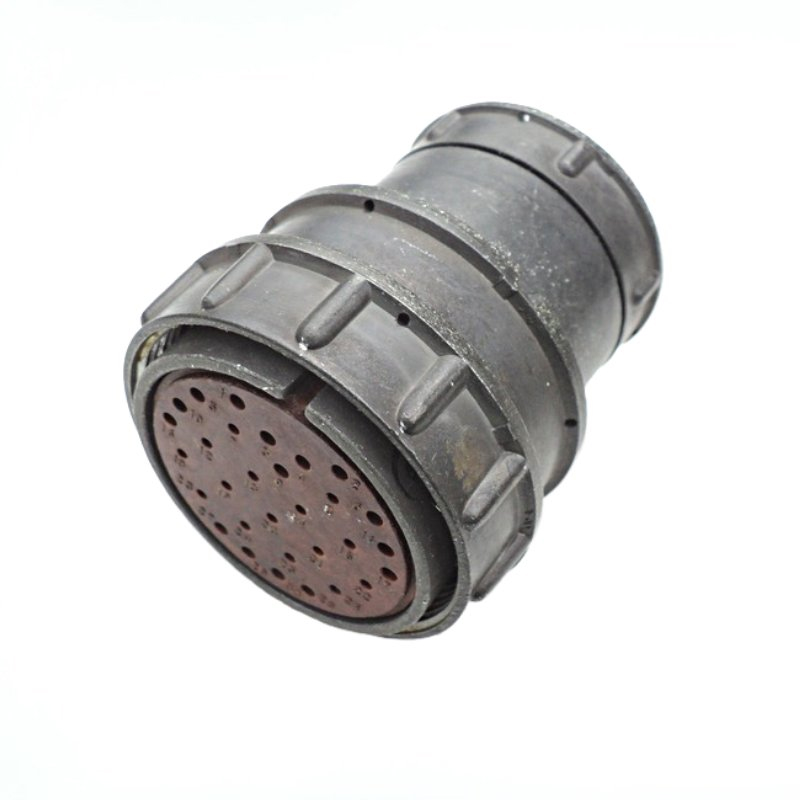

Цилиндрический низкочастотный тропикоустойчивый электрический соединитель 2РМТ42КПЭ0Г2В1В «5» предназначен для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение в условиях повышенной влажности, перепадов температур и механических воздействий. Соединитель рассчитан на всеклиматическое исполнение по ГОСТ 15150-69 и допускает эксплуатацию при пониженном давлении до 10⁻¹² мм рт. ст.

Благодаря тропикоустойчивому исполнению соединитель может использоваться в аппаратуре специального и промышленного назначения, в системах связи, измерительных комплексах, бортовом оборудовании и других устройствах, работающих в сложных климатических зонах. Категория изделия — 2РМТ, артикул — 4248.

Конструктивные особенности

Корпус соединителя выполнен в кабельном варианте с прямым патрубком и экранированным исполнением. Резьбовое сочленение обеспечивает плотное и надёжное соединение ответных частей, исключающее самопроизвольное расчленение при вибрациях. Контакты — извлекаемые, с серебряным или золотым покрытием. Монтаж контактов осуществляется обжимкой или пайкой, внутренний.

• Тип соединителя — 2РМТ
• Условный размер корпуса — 42 (посадочный диаметр 42 мм)
• Корпус — кабельный, прямой патрубок
• Экранированный вариант исполнения
• Розетка, теплостойкость до 100–200 °С
• Всеклиматическое исполнение В2.1
• Код сочетания контактов — 0

Точное число и диаметр контактов зависят от типономинала. Как правило, соединители данной серии комплектуются контактами в количестве до 30–50 штук диаметром 1–1,5 мм, однако конкретное сочетание определяется конструкторской документацией. Контакты рассчитаны на ток от 4 до 32 А в зависимости от диаметра, который может составлять от 1 до 3 мм.

Технические параметры

Соединитель 2РМТ42КПЭ0Г2В1В «5» имеет следующие заявленные электрические характеристики:

• Максимальное рабочее напряжение — до 700 В
• Суммарный ток — до 190–260 А
• Сопротивление изоляции — не менее 5000 МОм
• Электрическая прочность — до 2300 В
• Рабочая температура — от -60 °C до +100 °C, с возможностью смены до +150–180 °C

Изделие сохраняет работоспособность при воздействии вибрации в диапазоне 1–5000 Гц с ускорением до 490 м/с², одиночных и многократных ударов до 5000 м/с², а также линейных нагрузок до 2000 м/с². Минимальная наработка составляет 5000 часов. Допустимое число сочленений-расчленений — 500 циклов. Срок сохраняемости — от 15 до 25 лет.

Расшифровка обозначения

Маркировка 2РМТ42КПЭ0Г2В1В содержит полную информацию о конструктивных и эксплуатационных признаках соединителя:

1. 2РМТ — тип соединителя
2. 42 — условный размер корпуса, посадочный диаметр 42 мм
3. К — кабельный корпус
4. П — прямой патрубок
5. Э — экранированный вариант
6. 0 — код сочетания контактов
7. Г — розетка
8. 2 — теплостойкость до 100–200 °С
9. В1В — всеклиматическое исполнение по ГОСТ 15150-69

Приёмка изделия соответствует обозначению «5», что определяет установленный порядок контроля качества и приёмо-сдаточных испытаний. Точные данные о производителе, сертификатах соответствия и гарантийных обязательствах в исходных сведениях отсутствуют, поэтому при выборе соединителя для ответственных применений рекомендуется уточнять эти параметры в сопроводительной документации на конкретную партию.
