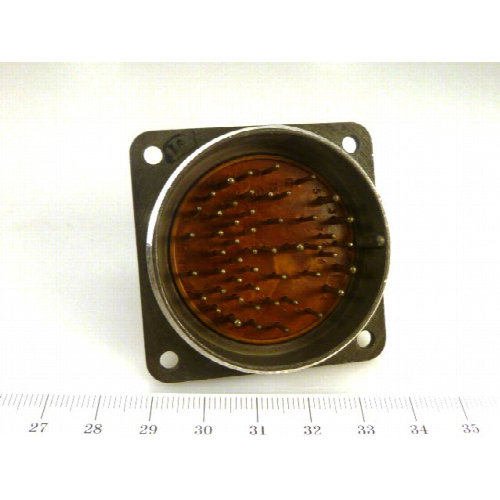

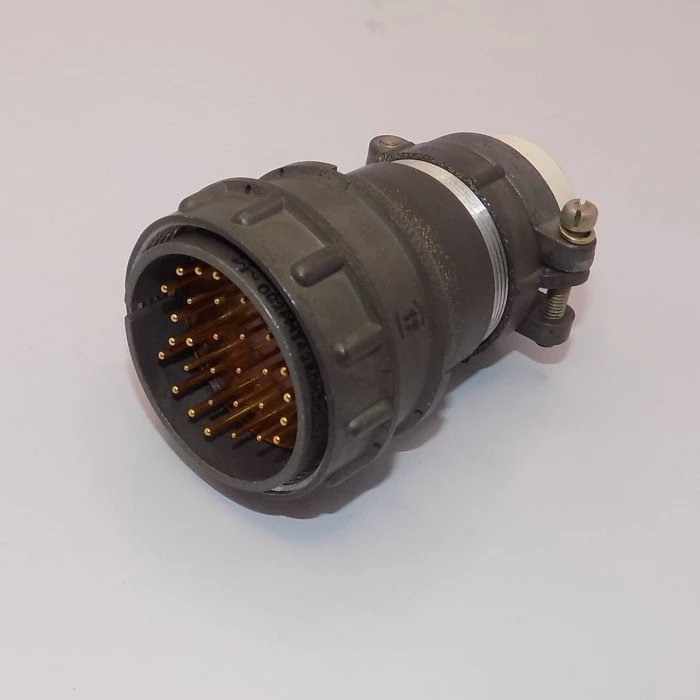

Назначение и область применения соединителя 2РМТ42К50Ш2А1В

Соединитель 2РМТ42К50Ш2А1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на использование в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и других систем, где требуется надёжное разъёмное соединение с высокой плотностью контактов и стабильными электрическими параметрами.

Конструкция вилки предусматривает объёмный монтаж, что обеспечивает удобство подключения проводников непосредственно к контактным выводам внутри корпуса. Соединитель допускает применение как с экранированными, так и с неэкранированными кабелями, что расширяет его универсальность при компоновке узлов и прокладке линий связи в условиях ограниченного пространства.

Электрические характеристики и особенности конструкции

Соединитель 2РМТ42К50Ш2А1В относится к серии 2РМТ, которая широко применяется в отечественной радиоэлектронной промышленности. Изделие выполнено в исполнении «вилка кабельная» и ориентировано на внутренний объёмный монтаж. Это означает, что подключение проводников осуществляется пайкой или иным способом фиксации непосредственно к контактным хвостовикам с последующей заливкой или фиксацией внутри корпуса.

Токовые нагрузки

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А
• Максимальная суммарная токовая нагрузка на соединитель — 190 А

Приведённые значения определяют допустимые режимы эксплуатации и должны учитываться при проектировании цепей питания и сигнальных линий. Распределение тока между контактами зависит от их количества и диаметра, при этом суммарная нагрузка не должна превышать установленный предел для всего соединителя.

Совместимость и условия применения

Для образования разъёмного соединения с вилкой 2РМТ42К50Ш2А1В используются ответные розетки из серии 2РМТ42. Примером совместимой розетки является изделие 2РМТ42КПН50Г2А1В. Выбор конкретной розетки определяется требованиями к типу монтажа, условиям эксплуатации и типу применяемого кабеля.

Соединитель предназначен для применения в различных электронных устройствах, требующих прочного и надёжного контакта при воздействии вибраций, перепадов температуры и других внешних факторов. Кабельное исполнение вилки позволяет выполнять подключение гибким или жёстким монтажным проводом с учётом диаметра контактных выводов и рекомендованных сечений.

При эксплуатации необходимо соблюдать указанные ограничения по частоте и токовым нагрузкам. Рабочий диапазон до 3 МГц позволяет использовать соединитель в цепях передачи сигналов средней и высокой частоты, включая аналоговые и цифровые линии, при условии корректного экранирования и разводки кабеля.

Конструктивные особенности

Корпус соединителя выполнен из материалов, обеспечивающих механическую прочность и защиту контактной группы от внешних воздействий. Наличие 50 контактов обеспечивает высокую плотность соединения при компактных габаритных размерах. Нумерация контактов и ключевое исполнение корпуса исключают неправильное сочленение с ответной частью и предотвращают повреждение контактов при подключении.

Изделие выпускается с артикулом 4229 и относится к категории 2РМТ. Точные сведения о производителе в исходных данных не указаны, поэтому информация о стране производства, гарантийных обязательствах и сертификатах в данном описании не приводится.
