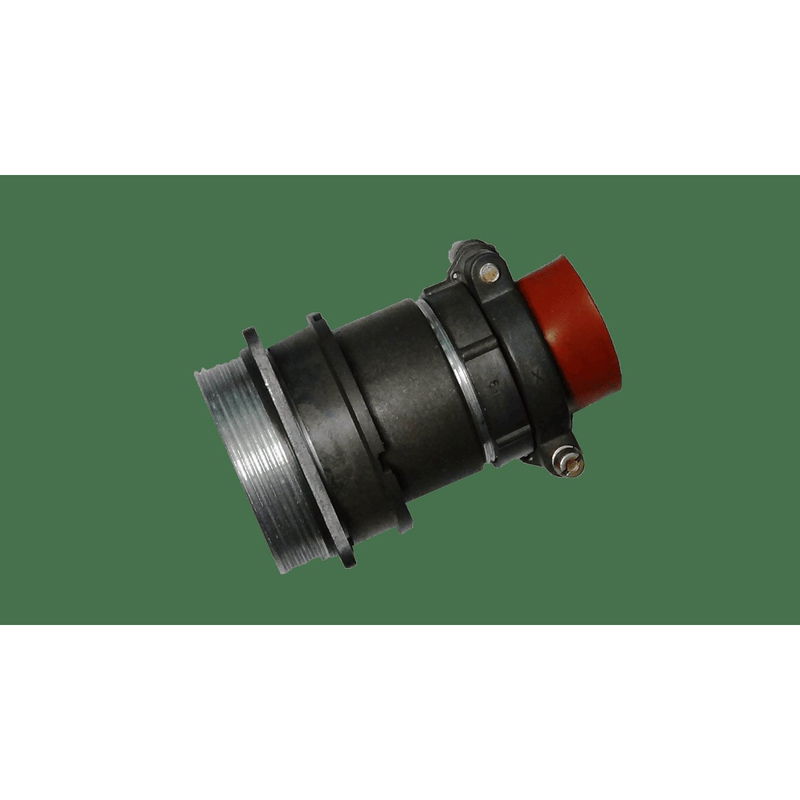

Разъем 2РМТ42БПН50Ш2В1В «ОС» — это цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в блочном (приборном) исполнении, предназначенный для монтажа в электрические цепи аппаратуры различного назначения, в том числе в условиях повышенных вибраций и ударов.

Расшифровка маркировки

• 2РМТ — серия низкочастотных цилиндрических соединителей тропикоустойчивого исполнения.

• 42 — условный диаметр корпуса (порядковый размер).

• БПН —

  • Б — блочный (приборный) корпус, предназначен для монтажа на панель;

  • П — прямой патрубок;

  • Н — гайка патрубка для неэкранированного кабеля.

• 50 — количество контактов в соединителе.

• Ш2В1В —

  • Ш — вилка (штыревая часть);

  • 2 — сочетание контактов (43 штыря Ø 1 мм и 7 штырей Ø 1,5 мм);

  • В — серебряное покрытие контактов;

  • 1 — теплостойкость до 100 °C.

• В конце: «ОС» — вид приемки («ОС» — обычно расшифровывается как «особая категория» по системе контроля качества, без привязки к конкретным ГОСТ‑приемкам в открытых описаниях).

Конструкция и материалы

• Корпус: алюминиевый сплав А‑22, с оксидным покрытием серого цвета, для монтажа на панель.

• Изолятор: карболит, коричневого цвета.

• Контакты: штыревые, из латуни ЛС59‑1, с серебряным покрытием, извлекаемые для замены/ремонта.

• Конструктив: патрубок прямой, гайка для неэкранированного кабеля, резьба накидной гайки — M45×1,5 мм.

Основные электрические характеристики

• Максимальный ток на контакт:

  • для контактов Ø 1 мм — до 4 А,

  • для контактов Ø 1,5 мм — до 8 А.

• Суммарный рабочий ток на разъем: до порядка 190 А (в зависимости от сочетания контактов и условий охлаждения).

• Сопротивление контакта:

  • до 5 мОм для Ø 1 мм,

  • до 2,5 мОм для Ø 1,5 мм.

• Электрическая прочность изоляции: порядка 2300 В переменного тока (между соседними контактами и корпусом).

• Сопротивление изоляции: не менее 5000 МОм.

Климатические и механические параметры

• Рабочий диапазон температур: от −60 °C до +100 °C.

• Относительная влажность до 98% при +25 °C (тропикоустойчивое всеклиматическое исполнение).
