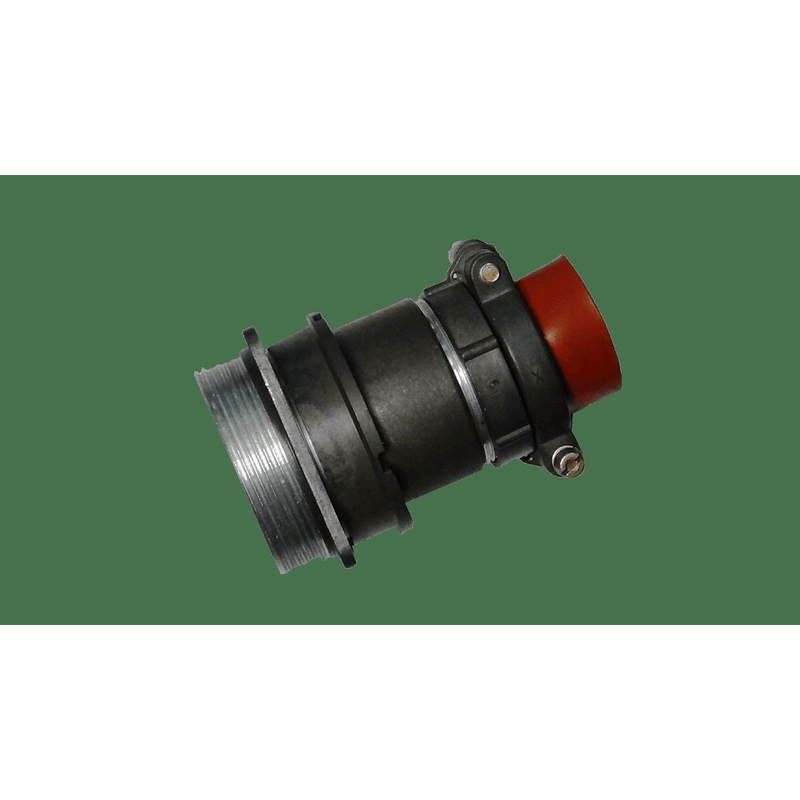

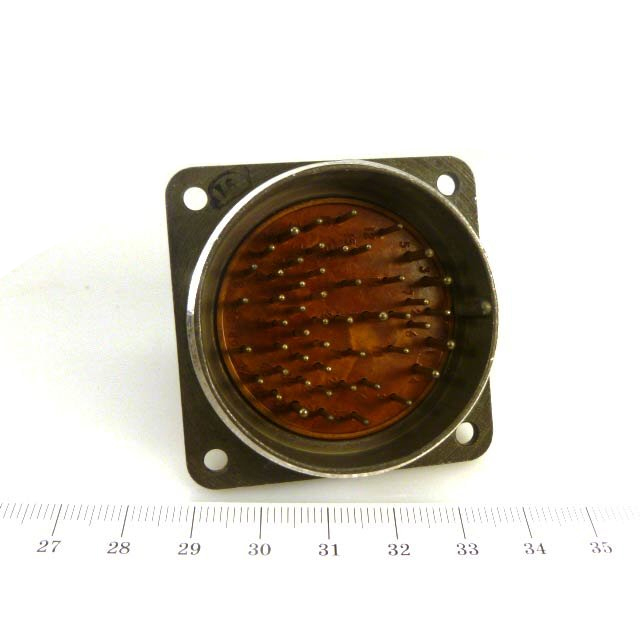

2РМТ42БПН50Ш2В1В «ОС» — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, выполненный в виде блочной (приборной) вилки. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 кГц.

Основные характеристики

Соединитель имеет 50 контактов: 43 штыревых контакта диаметром 1 мм (номинальный ток 4 А) и 7 контактов диаметром 1,5 мм (номинальный ток 8 А), с серебряным покрытием. Условный размер корпуса — 42 мм, блочный тип с прямым патрубком и гайкой для неэкранированного кабеля, резьбовая фиксация. Рабочий диапазон температур — от -60 до +100 °С, климатическое исполнение В2.1 (всеклиматическое), устойчивость к влажности до 98% при +25 °С и пониженному давлению до 133,32·10⁻¹² Па.

Конструкция и материалы

Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор из карболита (коричневый), контакты из латуни ЛС59-1, извлекаемые. Габариты: длина и ширина корпуса по 49 мм, высота 67,5 мм; шаг резьбы накидной гайки M45×1,5. Монтаж: на панель пайкой, диаметр отверстия 3,4 мм, расстояние между отверстиями 40 мм; одношпоночная поляризация.

Надежность и ресурс

Сопротивление контакта не более 0,005 Ом (Ø1 мм) и 0,0025 Ом (Ø1,5 мм), электрическая прочность изоляции 2300 В, сопротивление изоляции 5000 МОм. Устойчив к вибрации (1–5000 Гц, 50 g), ударам (до 5000 м/с² одиночный, 1000 м/с² многократный), акустическим шумам (170 дБ). Ресурс: 500 сочленений-расчленений, наработка 175 000 ч при 80 °С. Маркировка «ОС» указывает на специальную приемку (Особый контроль).
