2РМТ42БПН50Ш2В1В «ОС» — это тропикоустойчивый цилиндрический низкочастотный электрический соединитель в виде блочной (приборной) вилки с прямым патрубком и гайкой для неэкранированного кабеля. Он предназначен для надежного соединения в электрических цепях постоянного и переменного токов, с резьбовой фиксацией и серебряным покрытием контактов.

Основные характеристики

Соединитель имеет 50 контактов: 43 диаметром 1 мм (ток до 4 А) и 7 диаметром 1,5 мм (ток до 8 А), суммарная токовая нагрузка до 190 А. Рабочий диапазон температур — от -60°C до +100°C, с теплостойкостью до 100°C и повышенной влажностью до 98% при +25°C. Корпус из алюминиевого сплава (серый цвет, оксидирование), изолятор — карболит коричневого цвета, габариты 49×49×67,5 мм.

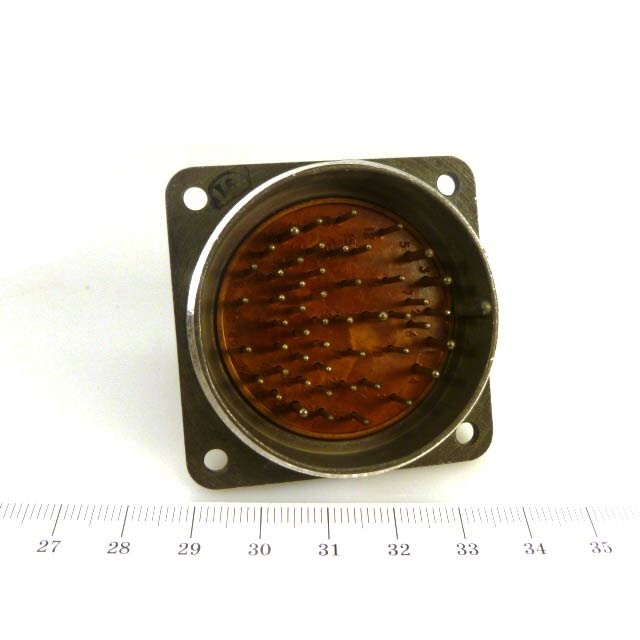

На фото виден типичный внешний вид разъема серии 2РМТ с перфорированным вставным элементом и монтажными отверстиями.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы до 170 дБ (200 g), механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный). Электрическая прочность изоляции — 2300 В, сопротивление изоляции — 5000 МОм, ресурс — 500 сочленений и наработка до 175 000 часов при 80°C. Климатическое исполнение В2.1 обеспечивает работу при давлении от 10⁻⁴ до 50,6·10⁴ Па.

Монтаж и применение

Монтируется на панель пайкой, с извлекаемыми штыревыми контактами из латуни ЛС59-1, одношпоночной поляризацией и уплотнительной втулкой. Соответствует нормам АШДК.434410.062 ТУ, вид приемки «ОС» указывает на особый контроль качества. Используется в промышленных и приборных системах, аналогичен сериям РМ, 2РМ, ОНЦ-РГ.
