Назначение разъёма 2РМТ42БПН50Ш2В1В

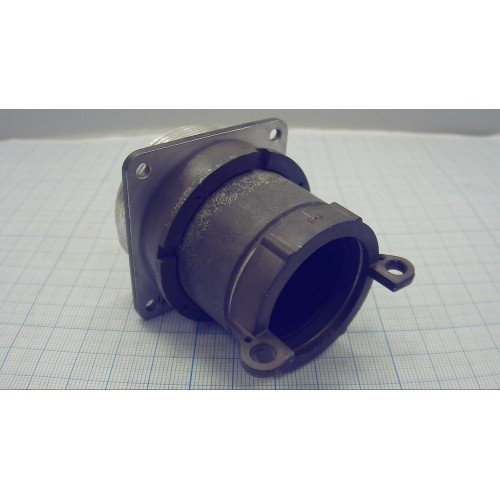

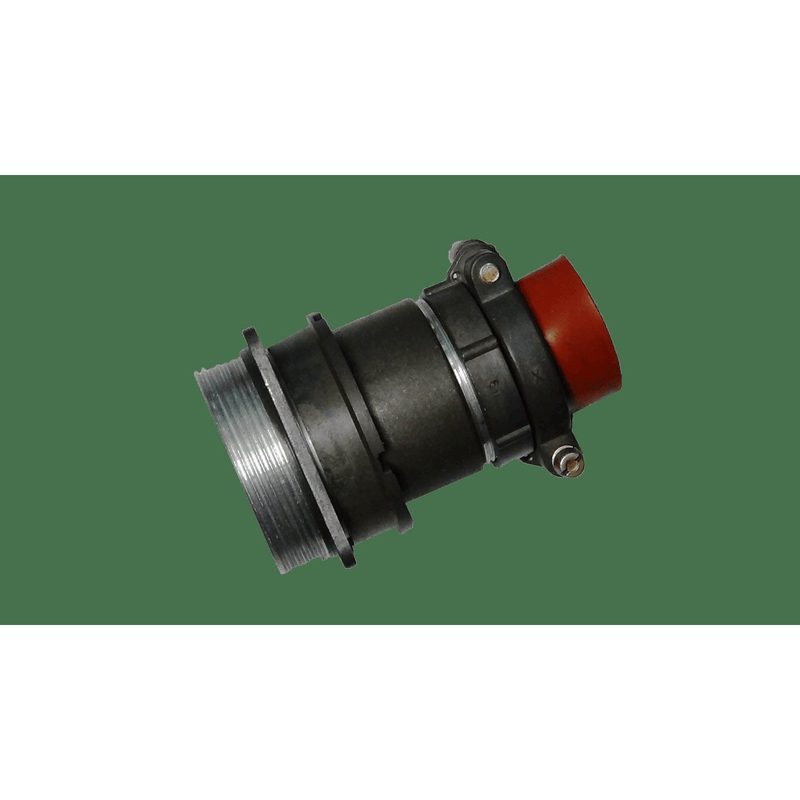

2РМТ42БПН50Ш2В1В производства «Элекон» — это цилиндрический низкочастотный разъём серии 2РМТ, выполненный в виде блочной вилки с приборным корпусом типа Б. Изделие предназначено для соединения электрических цепей в радиоэлектронной аппаратуре, в том числе в устройствах специального назначения. Блочное исполнение и приборный корпус позволяют устанавливать вилку непосредственно на панель прибора, что делает её удобной для компоновки блоков и стоек.

Разъём применяется там, где требуется надёжная передача сигналов и питания при интенсивных механических и климатических воздействиях. Ориентация по пазу и одношпоночная поляризация исключают неправильное сочленение, а извлекаемые контакты упрощают ремонт и обслуживание.

Подтверждённые технические особенности

Контакты и электрические параметры

• Общее количество контактов — 50 штыревых круглых, из них 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм.
• Максимальный рабочий ток: до 4 А на контакт диаметром 1 мм и до 8 А на контакт диаметром 1,5 мм; суммарный ток разъёма — до 190 А.
• Максимальное рабочее напряжение — до 700 В переменного тока, электрическая прочность изоляции около 2300 В при испытании.
• Сопротивление контактов — не более 5 мОм для диаметра 1 мм и не более 2,5 мОм для диаметра 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.

Материалы и габариты

• Корпус — алюминиевый сплав А-22.
• Изолятор — карболит.
• Контакты — латунь ЛС59-1 с серебряным покрытием.
• Габариты корпуса — примерно 49 на 49 на 67,5 мм.
• Крепление на панели — с шагом установочных отверстий 40 мм и диаметром отверстий 3,4 мм.
• Сочленение с розеткой — резьбовое, с накидной гайкой М45 на 1,5 мм.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение В2.1, относительная влажность до 98 процентов при 25 градусах Цельсия.
• Вибрация в диапазоне 1–5000 Гц с ускорением до 50 g.
• Многократные удары до 100 g, одиночные удары до 500 g.
• Ресурс — не менее 500 циклов сочленения и расчленения.
• Гарантированный срок хранения и наработки соответствует требованиям ТУ АШДК.434410.062.

Применение и монтаж

Монтаж механический — на панель, электрический — пайка проводов в контактные отверстия. Сочленение с ответной розеткой выполняется резьбовым соединением с накидной гайкой М45 на 1,5 мм, что обеспечивает виброустойчивость и надёжный контакт. Ориентация корпуса по пазу и одношпоночная поляризация помогают правильно совместить части разъёма, а извлекаемые контакты позволяют заменять отдельные цепи без демонтажа всего изделия.

Благодаря прочному алюминиевому корпусу, карболитовому изолятору и серебряному покрытию латунных контактов, разъём 2РМТ42БПН50Ш2В1В подходит для аппаратуры, работающей в жёстких условиях: при широком диапазоне температур, высокой влажности, вибрациях и ударах. Он применяется в радиоэлектронных устройствах, системах питания и управления, где требуется передача токов до 190 А суммарно и напряжений до 700 В переменного тока.
