2РМТ42БПН50Ш2В1В «5» — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц).

Основные характеристики

Соединитель имеет 50 контактов: 43 диаметром 1 мм (ток до 4 А на контакт) и 7 диаметром 1,5 мм (ток до 8 А на контакт), с серебряным покрытием для надежного соединения.
Рабочий ток на весь разъем достигает 190 А, электрическая прочность изоляции — 2300 В, сопротивление контактов — не более 5 мОм (для 1 мм) и 2,5 мОм (для 1,5 мм).
Рабочее напряжение — до 700 В, температурный диапазон — от -60°C до +100°C (теплостойкость 100°C), всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Конструкция и монтаж

Корпус из алюминиевого сплава А-22 с оксидным покрытием (серый цвет), изолятор из карболита (коричневый), габариты 49×49×67,5 мм.
Резьбовая фиксация (M45×1,5 мм), монтаж на панель пайкой, контакты штыревые извлекаемые, одношпоночная поляризация.
Приемка «5» по ТУ ГЕ0.364.126ТУ, предназначена для внутреннего монтажа в тропикоустойчивом исполнении.

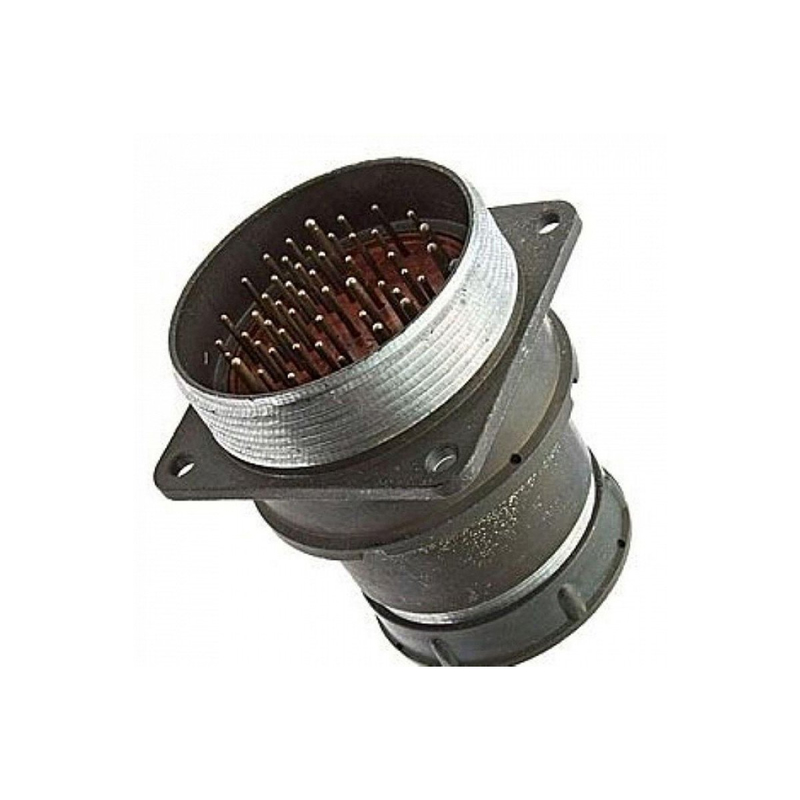

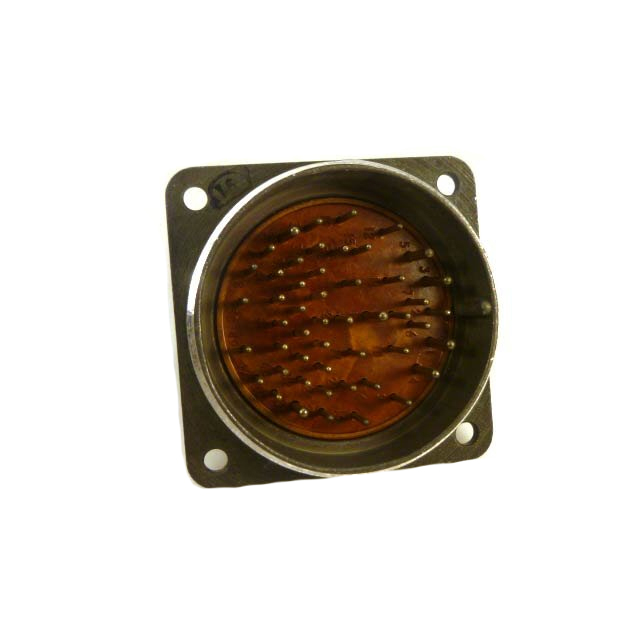

На фото видна вилка с маркировкой 2РМТ42БПН50Ш2В1В, штыревыми контактами и прямым патрубком для неэкранированного кабеля.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g, влажность 98% при +25°C, давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па.
Ресурс — 500 сочленений, наработка на отказ — 175 000 ч при 80°C, срок хранения — 15 лет.
Сопротивление изоляции — 5000 МОм.
