2РМТ42БПН50Ш2В1В «5» — это вилка блочная цилиндрического соединителя серии 2РМТ, предназначенная для электрических цепей в промышленных и приборных системах. Она имеет размер корпуса 42 мм, 50 контактов и прямой патрубок с гайкой для неэкранированного кабеля (БПН).

Основные параметры

Соединитель всеклиматического исполнения В2.1 по ГОСТ 15150-69, с серебряным покрытием контактов (В1В), корпус блочный приборный (Б). Работает при температурах от -60°C до +100°C, гарантированная наработка — не менее 1000 часов, срок хранения — минимум 15 лет.

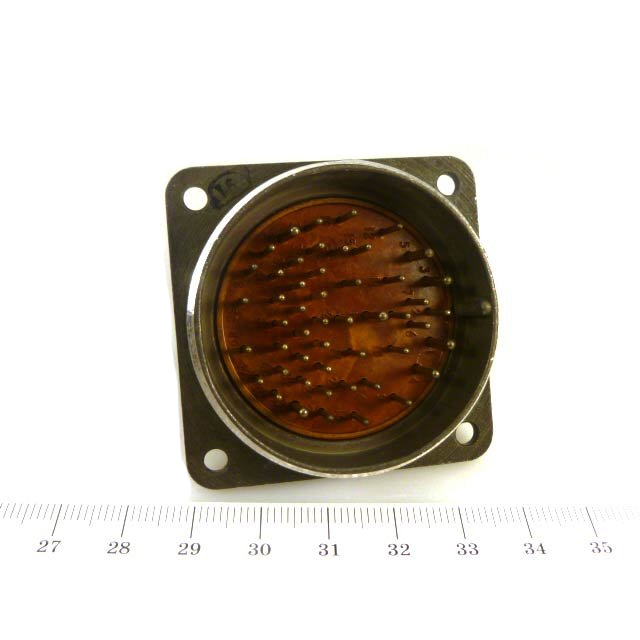

Изображение показывает типичную вилку с маркировкой, серым оксидированным корпусом и коричневым изолятором, предназначенную для внутреннего монтажа.

Электрические характеристики

Максимальная токовая нагрузка: 4 А на контакт Ø1 мм, 8 А на контакт Ø1,5 мм; суммарная на соединитель — до 190 А. Рабочее напряжение — 560 или 700 В, сопротивление контактов — не более 5 мОм (Ø1 мм) и 2,5 мОм (Ø1,5 мм).

Механические свойства

Усилие расчленения — не более 539,6 Н, число сочленений-расчленений — до 500 циклов. Приёмка «5» соответствует ТУ ГЕ0.364.126ТУ, что обеспечивает повышенную надёжность для тропико- и влагостойких условий.
