Назначение и область применения

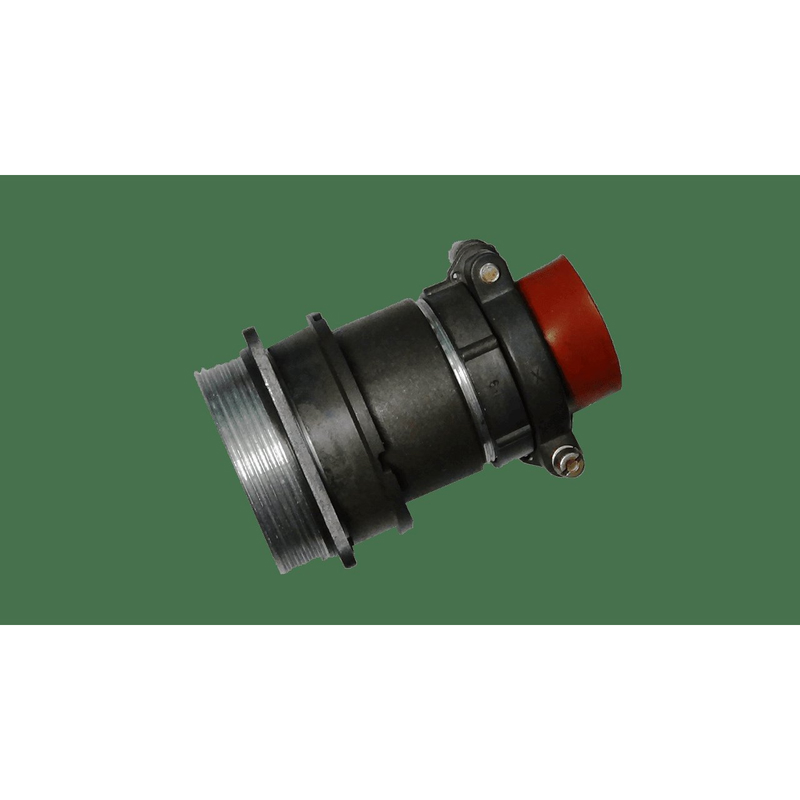

2РМТ42БПН50Ш2В1В представляет собой вилку блочную цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для внутреннего объемного монтажа пайкой в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель приборного типа с корпусом Б ориентирован на применение в составе радиоэлектронной аппаратуры, измерительных приборов, контрольно-испытательного оборудования и промышленной электроники, где требуется разъемное резьбовое соединение с одношпоночной поляризацией, исключающей неправильную стыковку ответных частей.

Конструктивное исполнение блочной вилки обеспечивает надежный монтаж на корпус прибора или панель оборудования. Резьбовой тип соединения гарантирует стабильный электрический контакт и механическую устойчивость к вибрационным воздействиям, что особенно важно для стационарно устанавливаемой аппаратуры и систем, эксплуатируемых в условиях повышенных механических нагрузок.

Технические характеристики и конструктивные особенности

Соединитель 2РМТ42БПН50Ш2В1В имеет диаметр корпуса 42 мм и содержит 50 контактов. Конфигурация контактной группы включает 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм. Такое сочетание контактов разного диаметра позволяет организовать в одном разъеме как сигнальные цепи, так и цепи с повышенной токовой нагрузкой, что расширяет функциональные возможности прибора при компактных габаритных размерах соединителя.

Ключевые параметры изделия:

• Тип соединителя: вилка блочная.
• Серия: 2РМТ.
• Исполнение: цилиндрический низкочастотный, приборный тип (корпус Б).
• Диаметр корпуса: 42 мм.
• Количество контактов: 50.
• Конфигурация контактов: 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм.
• Тип патрубка: прямой.
• Тип кабеля: для неэкранированного кабеля.
• Сочетание контактов: 2.
• Покрытие контактов: серебро.
• Климатическое исполнение: всеклиматическое В2.1.
• Тип монтажа: внутренний объемный, пайкой.
• Тип соединения: резьбовое.
• Поляризация: одношпоночная.
• Рабочий диапазон частот: до 3 МГц.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость контактных поверхностей, что положительно сказывается на стабильности электрических параметров соединения в течение длительного срока эксплуатации. Всеклиматическое исполнение В2.1 допускает применение соединителя в широком диапазоне температур и при воздействии повышенной влажности, что подтверждает универсальность изделия для различных условий размещения аппаратуры.

Прямой патрубок и ориентация на неэкранированный кабель упрощают процесс монтажа и подключения проводников. Одношпоночная поляризация защищает от ошибочного соединения при сборке, что особенно важно при обслуживании многоконтактных разъемов с плотной компоновкой контактов.

Производство и применение в аппаратуре

Изделие изготовлено заводом «Элекон». Упоминания о выпуске данной позиции встречаются в партиях 2015–2022 годов, включая партию 2021 года, что свидетельствует об устоявшейся технологии производства и востребованности соединителя на протяжении длительного периода. Серийное производство на специализированном предприятии обеспечивает повторяемость геометрических и электрических характеристик от партии к партии.

Блочная вилка 2РМТ42БПН50Ш2В1В находит применение в приборах и оборудовании, где требуется надежное резьбовое соединение с одношпоночной поляризацией и возможность объемного монтажа пайкой. Изделие устанавливается в корпуса радиоэлектронных блоков, измерительных комплексов, источников питания и коммутационной аппаратуры, работающих с сигналами частотой до 3 МГц. Конструкция рассчитана на многократные циклы сочленения и расчленения при сохранении стабильных электрических параметров контактных пар.

Применение соединителя данной серии целесообразно в составе аппаратуры, к которой предъявляются требования по механической прочности соединения, защите от неправильной стыковки и надежному электрическому контакту в условиях вибрации и перепадов температур. В сочетании с ответной кабельной частью разъема 2РМТ вилка блочная образует полноценное разъемное соединение, пригодное для эксплуатации в составе сложных электронных систем и приборов промышленного назначения.
