Назначение и область применения

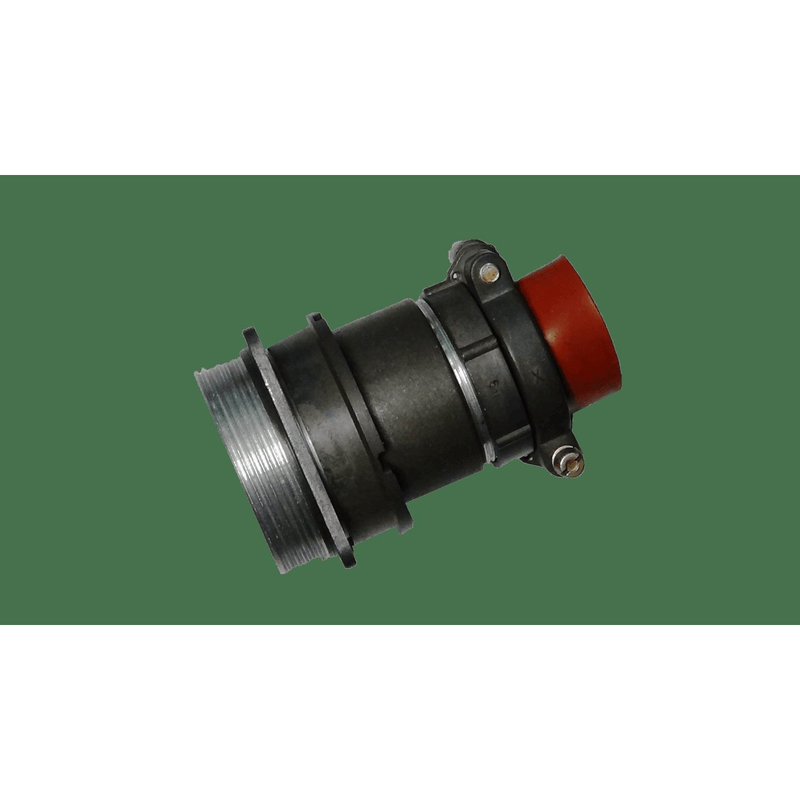

Разъём 2РМТ42БПН50Ш2В1В «5» представляет собой приборную вилку блочного типа с внутренним монтажом, выпущенную в 2006 году. Изделие относится к серии цилиндрических низкочастотных соединителей 2РМТ и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на применение в промышленной электронике, приборостроении и смежных областях, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Благодаря всеклиматическому исполнению разъём может эксплуатироваться в условиях значительных перепадов температур, повышенной влажности и вибрационных нагрузок. Изделие не несёт специального назначения сверх стандартных требований, однако его конструктивные особенности обеспечивают стабильную работу в составе ответственного оборудования. Приборная вилка устанавливается непосредственно на корпус устройства и служит для подключения ответной кабельной части соединителя.

Конструктивные особенности и технические характеристики

Соединители серии 2РМТ имеют резьбовое соединение сочленяемых частей и одношпоночную поляризацию корпусов, что исключает неправильное подключение и обеспечивает механическую фиксацию в сочленённом состоянии. Приборная часть изготавливается без патрубков или с прямыми патрубками, вилка — с прямым патрубком для неэкранированного кабеля. В данном исполнении разъём имеет внутренний монтаж и предназначен для пайки проводников к контактам.

• Условный размер корпуса: 42 мм.
• Количество контактов: 50.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 В.
• Количество сочленений: 500.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Тип соединения: резьбовое, негерметичное.
• Соответствие техническим условиям: ТУ ГЕО.364.126ТУ.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Количество гарантированных циклов сочленения-расчленения составляет 500, что подтверждает механическую надёжность конструкции при многократном использовании.

Условия эксплуатации и монтажа

Разъём рассчитан на работу во всеклиматическом исполнении, что подтверждает его пригодность для применения в различных климатических зонах. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие как в условиях низких отрицательных температур, так и при значительном нагреве окружающей среды. При этом соединитель сохраняет заявленные электрические и механические характеристики.

Монтаж разъёма осуществляется на приборную панель или корпус оборудования с внутренней стороны. Подключение проводников производится методом пайки к хвостовикам контактов. Резьбовое соединение обеспечивает плотное и надёжное сочленение с ответной частью, а одношпоночная поляризация исключает ошибки при подключении. Изделие не является герметичным, поэтому при проектировании оборудования следует учитывать необходимость дополнительной защиты от прямого попадания влаги, если это требуется условиями эксплуатации конкретного устройства.

Приёмка изделия соответствует категории «5», что подтверждает прохождение установленных процедур контроля качества в соответствии с техническими условиями ГЕО.364.126ТУ. Конструкция разъёма отработана годами применения в отечественной радиоэлектронной аппаратуре и сохраняет совместимость с ответными соединителями серии 2РМТ соответствующих типоразмеров.
