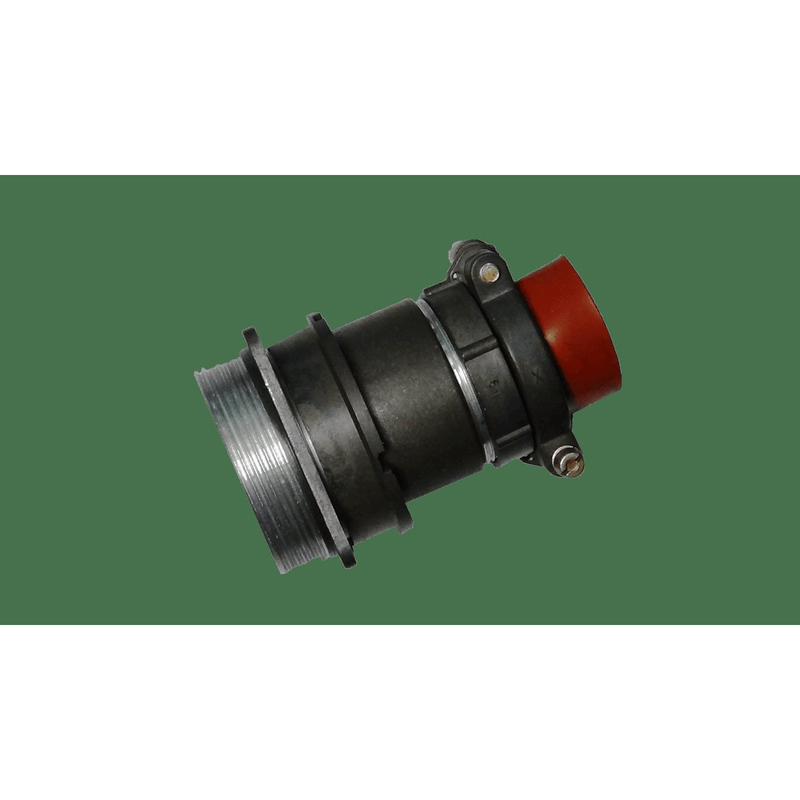

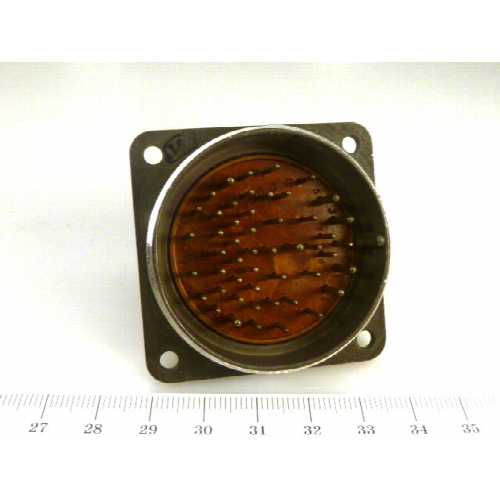

2РМТ42БПН50Ш2В1В: надежный цилиндрический разъем для сложных электрических соединений

Соединитель 2РМТ42БПН50Ш2В1В — это приборная вилка серии 2РМТ, предназначенная для создания надежных разъемных соединений в электрических цепях постоянного и переменного тока. Конструкция рассчитана на применение в электро- и радиоаппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные параметры контакта.

Назначение и конструкция

Разъем 2РМТ42БПН50Ш2В1В относится к цилиндрическим низкочастотным соединителям внутреннего объемного монтажа. Он применяется для подключения проводов, кабелей, узлов и блоков в составе промышленного, измерительного, транспортного и специального оборудования.

Маркировка отражает основные конструктивные особенности изделия:

• 2РМТ — серия тропикоустойчивых цилиндрических соединителей.

• 42 — размер корпуса, соответствующий диаметру 42 мм.

• Б — приборное, или блочное, исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 50 — количество контактов.

• Ш — штыревая часть, вилка.

• 2 — вариант сочетания контактов.

• В — серебряное покрытие контактов.

• 1В — исполнение, определяемое требованиями к конструкции и условиям эксплуатации.

Одношпоночная поляризация помогает исключить неправильное сочленение ответных частей, а резьбовая фиксация обеспечивает надежное удержание соединителя во время работы оборудования.

Технические особенности

Модель 2РМТ42БПН50Ш2В1В имеет 50 контактов и рассчитана на передачу питания и сигналов в многоконтактных цепях. Контактная группа может включать контакты диаметром 1 и 1,5 мм, что позволяет использовать соединитель для цепей с разной токовой нагрузкой.

К ключевым параметрам относятся:

Для контактов диаметром 1 мм допустимо подключение проводов сечением до 0,5 мм², а для контактов 1,5 мм — до 1 мм². Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта.

Устойчивость к внешним воздействиям

Разъем 2РМТ42БПН50Ш2В1В разработан для эксплуатации в условиях, где обычные бытовые коннекторы недостаточно надежны. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц, воздействии механических ударов, перепадах температур и высокой влажности.

Всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в помещениях, на транспорте, в производственных системах и в оборудовании с повышенными требованиями к надежности. Указанная для серии стойкость к относительной влажности до 98% при +25 °C расширяет возможности использования в условиях влажного климата.

Где применяется 2РМТ42БПН50Ш2В1В

Соединитель востребован в системах, которым необходимо компактное многоконтактное подключение с прочной механической фиксацией:

• В шкафах автоматики и управления.

• В измерительной и испытательной аппаратуре.

• В системах связи, телемеханики и радиотехники.

• В промышленном оборудовании.

• В транспортных и бортовых электрических системах.

• В составе блоков питания, распределительных устройств и контрольно-измерительных комплексов.

Например, 2РМТ42БПН50Ш2В1В подходит для подключения многожильного кабеля к приборному блоку, когда в одном разъеме необходимо объединить сигнальные линии, цепи управления и отдельные силовые контакты.

Преимущества разъема

Главное преимущество модели — сочетание 50-контактной компоновки, прочного цилиндрического корпуса и резьбового соединения. Это помогает уменьшить риск самопроизвольного рассоединения при вибрациях и нагрузках.

Дополнительные преимущества:

• надежная резьбовая фиксация ответных частей;

• серебряное покрытие контактов;

• работа при отрицательных и повышенных температурах;

• высокая стойкость изоляции;

• возможность многократного соединения и разъединения;

• совместимость с решениями серии 2РМТ;

• конструкция для внутреннего монтажа и пайки проводников.

При подборе ответной части важно сверять тип соединителя, размер корпуса, схему расположения и сочетание контактов, поляризацию, вид патрубка, способ монтажа и требуемое климатическое исполнение. Это обеспечивает корректное сопряжение и сохранение заявленных электрических характеристик.
