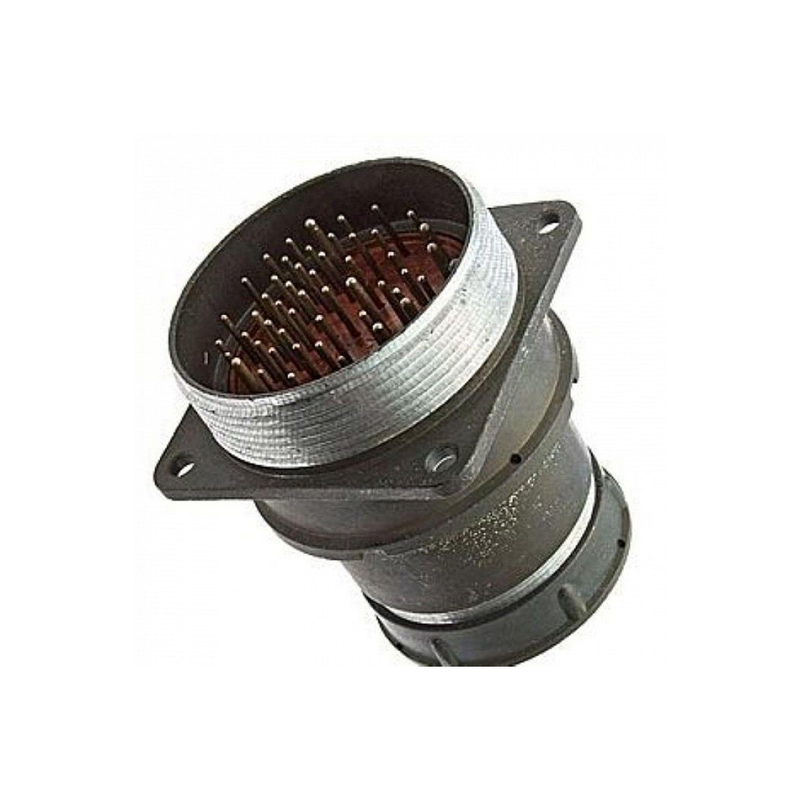

2РМТ42БПН50Г2В1В «ОС» — это негерметичный цилиндрический низкочастотный розеточный соединитель серии 2РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока до 3 МГц. Его обычно описывают как приборную блочную розетку с резьбовым сочленением, одношпоночной поляризацией и внутренним монтажом для всеклиматического исполнения.

Основные особенности

• Количество контактов: 50.

• Посадочный диаметр корпуса: 42 мм.

• Рабочее напряжение: до 560–700 В, в зависимости от исполнения и источника описания.

• Токовая нагрузка на одиночный контакт: 4 А для контакта 1 мм и до 8 А для контакта 1,5 мм.

• Суммарная токовая нагрузка на соединитель: до 190 А.

• Температурный диапазон: примерно от -60 до +100 °C.

• Минимальная наработка: 5000 часов, ресурс сочленений-расчленений: 500.

Что значит «ОС»

Обозначение «ОС» указывает на особую категорию приемки/исполнения в ряде поставочных описаний, рядом с вариантами «ОТК», «ВП» и другими. В карточках изделий серии 2РМТ также встречается указание, что для «ОС» цена и комплектация могут зависеть от года выпуска и вида приемки, но сам по себе этот код относится именно к исполнению изделия.

Конструкция и применение

Этот соединитель применяют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Для него характерны серебряное или золотое покрытие контактов, обжимной монтаж и возможность работы с экранированным или неэкранированным кабелем.

Кратко по сути

Если совсем коротко, 2РМТ42БПН50Г2В1В «ОС» — это 50-контактная приборная розетка серии 2РМТ с резьбовой фиксацией, рассчитанная на жесткие условия эксплуатации и длительную работу в аппаратуре общего назначения.
